Как сделать простой направленный стерео микрофон из всякого хлама?

Я уже описывал одну конструкцию микрофона, предназначенного для ЦФК, но его эксплуатация выявила ряд недостатков, о которых рассказано ниже. Поэтому я попытался изготовить более совершенную модель.

В результате, получилось два разных микрофона, один монофонический, а другой стереофонический.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен.

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание.

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Для того чтобы собрать такой вид крепежа необходимо сжать две половинки дюбеля и зафиксировать их специальным замком-защелкой.

Дюбель стяжка готова к монтажу.

Сам дюбель фиксируется в стене пластиковым колышком, который выполняет роль самореза. Процесс монтажа также достаточно прост. Высверливаем отверстие в бетонной или кирпичной стене, затем вставляем в него дюбель стяжку и забиваем распорный колышек. Все – крепеж надежно зафиксирован.

Теперь затягиваем стяжку и подвязываем провода.

Кабельная стяжка с отверстием

Помимо обычных нейлоновых стяжек кабельные стяжки имеют одно дополнение, у последних имеется дополнительное отверстие под винт для крепления ее к поверхности стен и перекрытий. Стоимость таких крепежей соизмерима со стоимостью обычных дюбель хомутов. При монтаже следует помнить, что стяжка после затягивания не размыкается.

Читать еще:  Самодельный светильник «магический куб»

Крепление кабеля к стене с помощью стяжек с отверстием также выполняется довольно просто. Высверливаем отверстие в стене, вставляем дюбель, берем саморез и фиксируем стяжку к основанию.

После этого можно подвязывать провод или группу проводов хомутом. Минусом данного способа является отсутствие возможности переложить или освободить провода, для этого нужно срывать стяжку и устанавливать новую.

Скоба для крепления кабеля

Скобы для кабеля бывают пластиковыми и металлическими.

Пластиковая скоба для крепления кабеля

Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).

За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.

В общем если ремонт уже завершен и требуется аккуратно развести кабель над плинтусом это идеальный вариант – просто и дешево.

Металлические скобы для крепления кабеля

Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.

Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.

Клипсы для крепления кабеля

Такой крепеж для кабеля подойдет, если разводка выполняется в гофре или пластиковых ПВХ трубах .

Если прокладка кабельных трасс электропроводки осуществляется по бетонной стене, то монтаж клипс выполняется на дюбель. Если поверхность из дерева, то крепление клипс можно выполнить на обычных саморезах по дереву.

Размер клипс подбирается в соответствии с диаметром гофры или пластиковых труб. У данного метода крепежей кабеля есть один плюс — клипсы можно собирать в единый блок. Если присмотреться, то с боковой стороны клипсы имеются специальные пазы (замки). С их помощью клипсы надежно стыкуются друг с другом. Таким образом, можно одновременно рядом уложить несколько кабельных трасс, а разводка электропроводки будет ровной и аккуратной.

Самодельные крепежи для кабеля

Когда под рукой нет подходящего хомута, площадки или скобы можно изготовить самодельные крепежи для кабеля. Достаточно проявить смекалку. А на смекалку, как известно наш человек горазд.

Какие материалы понадобятся для изготовления самодельных крепежей? Одножильный или двухжильный провод (желательно ППВ) и дюбель саморезы.

Нужно нарезать куски провода по 5-7 см и продеть саморез по середине нарезанных кусков. Если провод одножильный просто обматываем шляпку дюбеля.

Необходимо использовать провод с монолитной жилой (многожильная жила не даст нужно жесткой фиксации).

Преимуществ у таких крепежей несколько:

  1. — простота монтажа;
  2. — можно подвязать один или несколько кабелей одновременно;
  3. — возможность многоразового использования (можно быстро открепить или перевязать данное крепление);
  4. — дешевизна.

Вот так выглядит самодельное крепление кабеля к стене. Как видите ничего сложного. Кстати, вместо провода можно использовать любой материал, например тонкую оцинкованную ленту.

На этом все дорогие друзья, здесь были упомянуты не все способы монтажа, а лишь основные. Возможно, некоторые из Вас использовали в своей практике способы, которые не были упомянуты в данной статье, пожалуйста, поделитесь мне и всем читателям будет интересно узнать.

Конструктивные особенности изделия

Хомут – простое и эффективное приспособление, имеющее массу типовых вариаций, но, по сути, все они имеют схожие конструкционные характеристики. Разница представлена в виде форм, устройстве крепежа. Применение их наиболее распространено в области монтажа и ремонта систем трубопроводов, это обуславливает еще одну характерную особенность конструкции. Для лучшей фиксации и герметичности, в изделии часто имеется резиновая прокладка.

По поводу практической пользы рассматриваемых изделий, можно сказать, что без них практически невозможно осуществить качественную фиксацию трубопровода, причем как горизонтального, так и вертикального.

Линейка типов этого устройства начинается с самых простых односторонних изделий, представляющих собой шпильку с резьбой. Далее она продолжается вариациями, отличающимися не только большей сложностью конструкции, но еще и размерами (под этим следует понимать максимальный диаметр трубы, для которой может быть применено то или иное изделие) и целевым назначением.

Хомуты

Наиболее распространенные проблемы, в решении которых помогают хомуты:

  • Устранение трещин на системах трубопровода. В зависимости от типа изделия, можно перекрыть даже достаточно крупное повреждение.
  • Перелом трубы – не частая, но серьезная проблема. По большей части, с ней сталкиваются те, кто занимается монтажом и ремонтом трубопроводов профессионально.
  • Также при необходимости устранения «свищей» водопроводных труб, опять широко применяются хомуты. В такой ситуации необходимо применение мягкой подложки.

Обратите внимание! Если труба, в отношении которой ведется ремонт, служит средством транспортировки агрессивных жидкостей, то необходимо использовать такой тип крепежного изделия, который способен переносить подобные специфические условия эксплуатации.

  • Конкретно для труб из стали, изделие может помочь снизить риск протечки, возникший из-за коррозии. Не редко возникают ситуации, что она повреждает металл на столько, что течь может возникнуть в любую минуту.

Рынок насыщен всяческими конфигурациями хомутов разных производителей. Заводское производство, помимо профессионального изготовления еще и дает гарантию качества. Ведь, изделия изготавливаются в соответствии ГОСТ. Связано такое правительственное регулирование качества, с высокой степенью роли хомутов в сохранении целостности конструкций, в которых они применяются. На основании этого возникает вопрос, стоит ли делать хомут на стальную трубу своими руками.

Читать еще:  Самодельный угловой диванчик в черной экокоже

Возникновение вопроса

Конструкция простейшего хомута

Все без исключения трубные хомуты состоят из бандажа — обжимного материала, изготавливаемого производителями из стали, и из внутреннего уплотнителя, называемого манжетой. В качестве уплотнительного материала, обеспечивающего герметизацию поврежденного участка, обычно берут специальную рифленую резину, которая позволяет предотвратить деформацию трубы при сильном затягивании крепежных винтов. Наличие резиновой прокладки в конструкции изделия также способствует понижению вибрации и шума.

При выборе хомутов обращают внимание на такие характеристики изделия как:

  • внутренний диаметр;
  • ширина бандажа;
  • толщина стальной полосы.

Диапазон затяжки хомута варьируется в зависимости от размера элемента крепежа. Основными показателями, определяющими область его применения, являются прочность соединения и уровень допустимой нагрузки.

Металлические хомуты для крепления и ремонта труб разного диаметра состоят из стального каркаса и уплотнителя, выполненного из гофрированной резины

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

  • в зависимости от повреждения вырезается полоска металла нужной ширины;
  • определяется окружность трубы;
  • определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
  • с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
  • с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
  • вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно. Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность. На место протечки под крепеж надевается заготовленная ранее резина.

У правильно изготовленного хомута, установленного на поврежденное место, перед затяжкой расстояние между ушками должно составлять примерно 3 см. В отверстия продеваются болты и с помощью ключей завинчиваются в гайки до тех пор, пока крепеж прочно утянет проблемное место, и течь прекратится.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязальную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить бес проблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

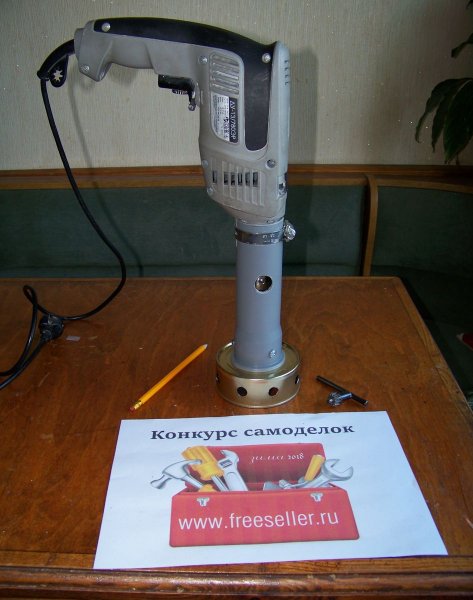

Материалы и инструменты

Блендер состоит из 3-х узлов.

1 — привод, 2 — корпус, 3 — ножевой вал.

Поскольку в качестве привода выступает дрель обыкновенная, рассматривать будем оставшиеся 2 узла.

Изготовление ножевого вала

Поскольку наиболее трудоёмким является ножевой вал, с него и начнём.

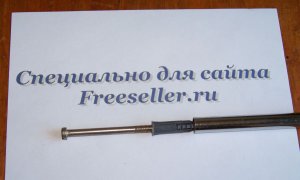

Самое оптимальное решение, это в одном торце прутка диаметром 9 мм нарезать внутреннюю резьбу М6 на глубину 20 мм. К сожалению, не у всех есть доступ к токарному станку (можно сделать и без токарного, но хлопотно), посему есть второй весьма технологичный вариант. В торец стальной трубки диаметром 10 мм. забить пластмассовый дюбель диаметром 8 мм. И в него вкручивать винт М6 с ножами. Но я нигде и никогда не видел в продаже стальные трубки диаметром 10 мм. Посему, те, для кого неприемлемы первый и второй варианты, выбирают третий. Это использование трубки 16 мм, которую можно купить в любом магазине мебельной фурнитуры. Покупать следует с наиболее толстыми стенками. Ибо они разные есть.

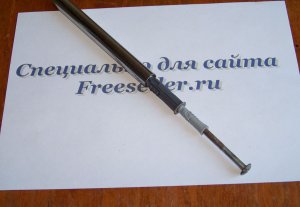

В один торец этой трубки забивается дюбель на 14 мм. и в этот дюбель забивается следующий дюбель на 8 мм и в дюбель 8 мм. вкручивается винт М6. Поскольку трубку 16 мм напрямую в патроне дрели обыкновенной зажать невозможно, в противоположный конец, так-же забиваем дюбель 14 мм в который вкручивается винт М8. Оставляем 30 мм выступающего винта для зажима в патроне дрели, остальное отрезаем. Только в этом варианте нужно учесть, что оптимальная длина ножевого вала (без ножей и той части, которая зажимается в патроне) составляет 100 мм, а длина дюбеля 14 мм — 80 мм.

Читать еще:  Самодельный сабвуфер

имеет смысл укоротить дюбели до 50 мм.

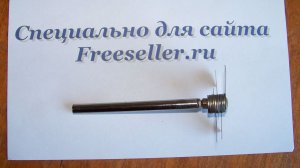

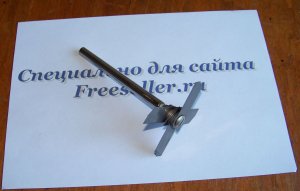

С трубкой разобрались, теперь — крепление ножей. На винт М6 с широкой плоской шляпкой, надеваем через шайбы (я использовал по 2 шайбы между каждыми ножами) 4 лезвия для монтажного ножа обломанные до нужной длины. Располагаем ножи крестообразно и стягиваем гайкой. Ввинчиваем этот винт с ножами в дюбель 8 мм. Вкручивается весьма туго, но держит надёжно. Итак, ножевой вал готов.

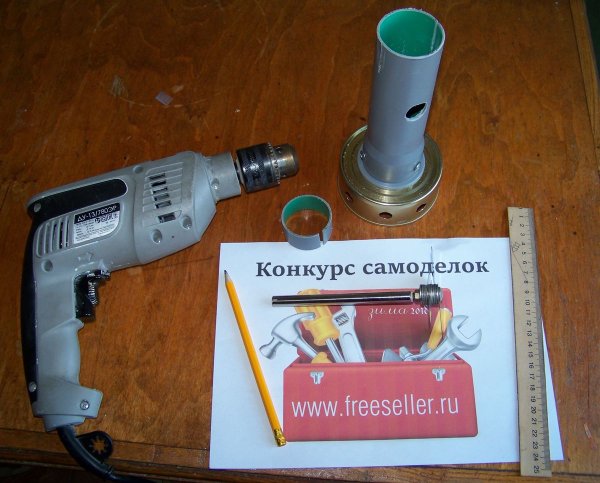

Изготовление корпуса

От раструба трубы отрезаем утолшение для резиновой манжеты, поскольку она не понадобится.

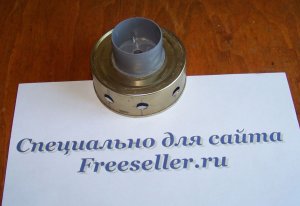

Далее берём подходящую неглубокую пустую консервную банку и высверливаем по центру дна отверстие на 1 — 2 мм. больше диаметра ножевого вала. Такое-же отверстие высверливаем в центре заглушки. По периметру банки высверливаем несколько отверстий диаметром 10 — 12 мм для выхода перемолотой массы (Сверлить отверстия в консервной банке гораздо удобнее перьевыми свёрлами по дереву). Совмещаем консервную банку с заглушкой, и крепим с помощью саморезов.

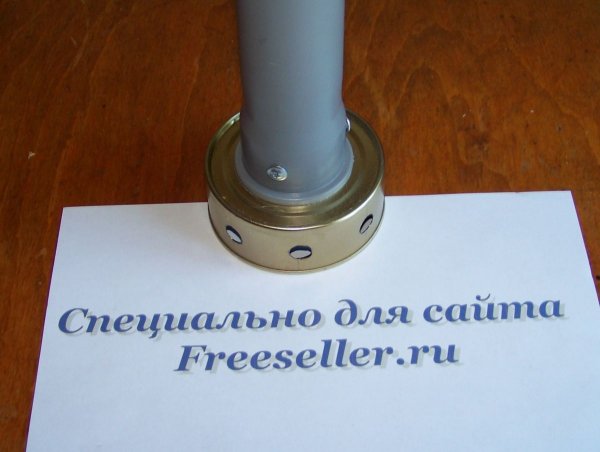

На заглушку насаживаем трубу и тоже закрепляем саморезами. Чтобы труба плотно насаживалась на заглушку, на последнюю следует намотать несколько витков изоленты.

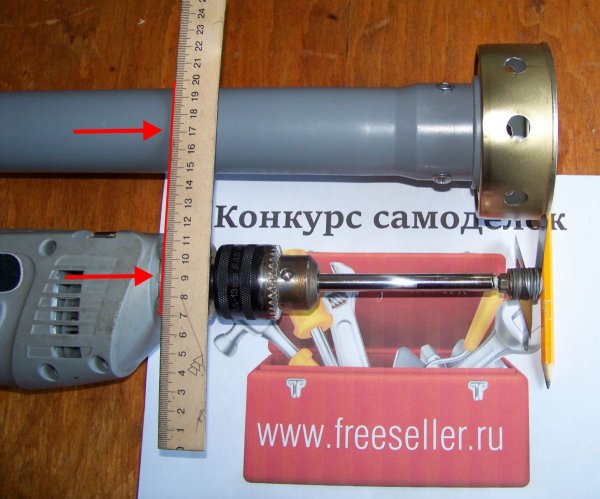

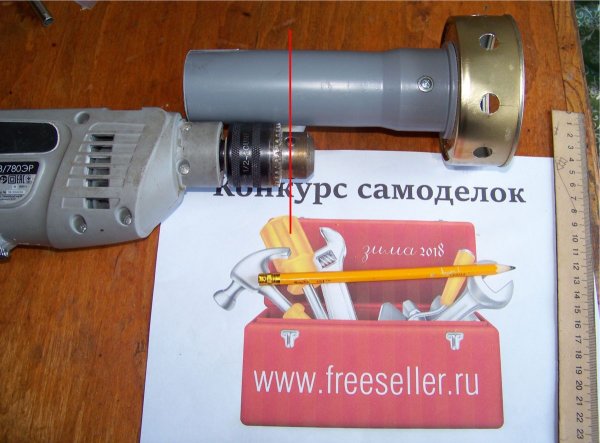

Замеряем длину ножевого вала закреплённого в патроне, и подгоняем корпус под этот размер. В верхней части делаем 2 прорези глубиной 30 мм.


Поскольку внутренний диаметр трубы немножко больше диаметра шейки дрели, нужна прокладка, которую сделаем из остатка той-же трубы. Отрезаем кольцо высотой 20 мм и из этого кольца вырезаем участок 15 мм. Кольцо приклеиваем с внутренней стороны удлинителя, чтобы не потерялось.

Клеим на одну точку, чтобы была возможность сжимания. Далее прикладываем удлинитель к шейке дрели (либо просто замеряем линейкой, что несколько точнее:), отмечаем на нём расположение отверстия под ключ, и высверливаем сверлом 20 мм.


Корпус готов.

Кстати, забыл написать. Если дома нет подходящей пустой консервной банки, можно заменить любой подходяшей крышкой, либо использовать заглушку для трубы 100 мм. Что будет выглядеть намного «фирмовее»:)

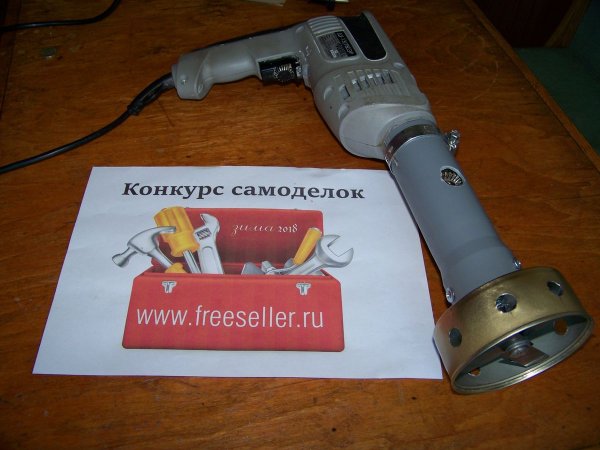

Одеваем корпус на дрель, пока не закрепляя окончательно, вставляем ножевой вал в предварительно раздвинутые кулачки, поворачиваем корпус до совпадения отверстия для ключа на корпусе с гнездом на патроне, затягиваем ключом вал, и окончательно закрепляем корпус хомутом.

Всё. Как говорится, конструкция не требует наладки и начинает работать сразу при включении.



Перемалывает в однородную массу также картошку для драников, которую раньше приходилось вручную перетирать на мельчайшей тёрке, ибо мясорубка оставляет комочки, яблоки для яблочного пюре, дробит орехи для печенья и многое другое.

Последовательность установки хомута следующая:

  1. Развести ушки хомута так, чтобы хомут можно было одеть на трубу.
  2. Одеть хомут на трубу так, чтобы резиновая прокладка хорошо перекрывала дефект трубы. В идеале дефект трубы должен находиться в центре резиновой прокладки. Если вы все сделали правильно, то между ушками останется расстояние 1 — 3 см. При стягивании болтами оно уменьшится
  3. Вставить болты с шайбами и гаечными ключами или ключом и плоскогубцами затянуть болты так, чтобы максимально прижать резиновую прокладку к трубе.

Практически всегда хомуты ставятся на протекающую трубу без перекрытия подачи воды или сточных вод, поэтому оценить качество установки хомута вы сможете сразу. Вытрите насухо хомут и трубу и подождите 5-10 минут, если вода из под хомута не сочится, значит все нормально.

Хомут может стоять годами и даже десятилетиями, но все же лучше трубу, особенно водопроводную или отопительную, заварить.

Если при установке хомута вы использовали слишком длинные болты и они своим точащим видом раздражают вас или вашу жену, их можно обрезать ножовкой по металлу или болгаркой.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору»

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

Более простой хомут делается из полоски резины велокамеры и куска медной проволоки. Резина с натяжением наматывается на трубу в месте повреждения трубы. Первым оборотом закрепляется резины. Намотка производится обязательно «внахлёст». Конец резины закрепляется /фиксируется/ обмоткой проволокой также с натяжением. Такой «хомут» на трубе отопления служит лет 5 без проблем.

2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны
