Токарный станок из дрели своими руками – инструкция с чертежами, фото и видео

Токарный станок из дрели своими руками – инструкция с чертежами, фото и видео

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа. Далеко не всем мастерам требуется серьезное оборудование, так как частенько появляется необходимость в проведении несложных токарных работ в домашних условиях. В таких случаях может весьма кстати оказаться простой самодельный станок, процесс изготовления которого мы разберем в данной статье.

Общая схема самодельного токарного станка

Устройство токарного станка

Вне зависимости от размера, этот агрегат состоит из обязательного набора узлов:

  • Электродвигатель с редуктором или регулятором оборотов: весь комплекс называется передняя бабка.
  • Шпиндель, план-шайба, или зажимной патрон ля обрабатываемой заготовки.
  • Держатель для резцов, или опорная площадка, если режущий инструмент удерживается руками.
  • Опорная ось для заготовки (так называемая задняя бабка). С ее помощью крепится свободный конец заготовки, если он достаточно длинный.

Все эти элементы располагаются на станине, либо крепятся непосредственно к столешнице верстака.

Каждый из этих узлов можно либо недорого приобрести, либо изготовить самостоятельно. Исключение составляет силовая установка. Это должен быть не просто электромотор с блоком питания. Он должен обеспечивать надежную фиксацию заготовки (возможность крепления шпинделя), и обязательно иметь регулятор оборотов.

Его надо покупать, либо существенно модернизировать имеющийся двигатель от старого бытового устройства (пылесос, стиральная машинка, и пр.) Однако, если речь идет о простеньком агрегате, на котором преимущественно обрабатываются деревянные заготовки, можно обойтись готовым электроинструментом.

В самом деле, дрель, либо оборотистый шуруповерт, всегда под рукой. Практически 100% инструмента оборудованы регулятором оборотов, а также имеют реверс (что может быть полезно при обработке заготовок). Остается решить несложную задачу: прочно закрепить инструмент на станине или верстаке.

Простой держатель для дрели не всегда подойдет. Во-первых, он недостаточно надежно удерживает агрегат. Во-вторых, это приспособление, как правило, крепится на край стола, что не совсем удобно для токарного станка.

К тому же, все элементы конструкции должны быть отцентрованы и подогнаны по высоте друг относительно друга. Поэтому каждый узел, включая крепление дрели, лучше изготовить самостоятельно.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

  1. Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
  2. Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
  3. Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
  4. Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать токарный стан по дереву

Сделать полноценный токарный стан из электродрели не получится, потому что для мощного оборудования нужен не менее мощный электрический привод. Сделать миниатюрный токарный станок из дрели несложно, и для этого не потребуется много затрат и усилий. В качестве станины, т.е. основы, возьмите верстак, на который будет установлена ваша электрическая дрель. Станок по дереву почти готов, и осталось лишь сделать заднюю опору для закрепления заготовки, и окончить процесс обустройство суппорта. Задняя опора обязательно должна быть подвижной, и по этой причине в станине следует предусматривать обустройство направляющих.

Начать изготовление домашнего токарного станка следует с того, что вы подготовите чертежи. Именно это и поможет вам рассчитать точные размеры устройства, а еще подобрать требуемые материалы. Изготавливать переднюю опору даже не нужно будет, потому что ее роль будет играть патрон электрической дрели с зафиксированным элементом (трезубец). Чтобы закрепить дрель и сделать ее неподвижной, потребуется использовать хомуты и струбцину. Хомутом прикрепите цилиндрическую часть, а при помощи струбцины следует зафиксировать рукоять, которая будет исключать возможность проворачивания инструмента.

Принцип создания самодельного оборудования подразумевает, что вы выполните следующие действия:

Читать еще:  Маленький шлифовальный станок из алюминия и мотора 775

  1. До того, как вы прикрепите дрель к верстаку, следует выполнить монтаж проставкок, которыми будет регулироваться расстояние от столешницы до патрона, и именно оно будет характеризовать размер обрабатываемой заготовки. В качестве проставки используйте доски соответствующей длины и ширины, которые будут установлены под электрический инструмент.
  2. Для создания задней опоры используйте брусья из древесины, причем в их конструкцию должен быть прикреплен винт с возможность регулировки, и у него должен быть наконечник конусообразной формы.
  3. Для изготовления подручника потребуется использовать бруски из дерева, к которым будет прикреплена рейка. Длина последней должна быть равна расстоянию между задней и передней опорой.
  4. Предусматривать подключение кнопки для приведения устройства в работу. Для этого предлагаем выводить контакты на новую кнопку или выполнить блокировку штатного нажима в режиме включения, а запускать прибор путем вставки штепсельной вилки в розеточный разъем.

Чертежи для токарного станка из дрели своими руками очень важны. Также при создании станка уделяйте особое внимание фиксированию заготовки из древесины. На передней опоре в роли крепления будет использован трезубец, и его можно даже сделать из старых сверл. Для этого приварите два концевика цилиндрической формы к сверлу, и они должны быть расположены на одинаковом расстоянии друг от друга. Более того, выступы должны быть расположены в один ряд. Чтобы не делать самостоятельно трезубец, можно использовать пику для перфоратора и просто срезать с нее хвостовик. Выступы на насадке требуются для того, чтобы патрон, который движется, приводил заготовку в движение.

Также уделите внимание задней опоре, потому что от того, насколько у вас качественный второй фиксатор, будет зависеть безопасность применения установки. В качестве опоры сзади подойдет патрон от дрели/шуруповерта, в который нужно вставить и закрепить насадку конической формы. Использовать в конструкции задней опоры трезубец не стоит, потому что она нужна лишь для фиксации материала.

Обратите внимание, что задняя бабка должна быть неподвижной, и поэтому такой момент следует предусмотреть еще при проектировании и подготовке чертежа. Подвижность задней опоры требуется для того, чтобы регулировать силу прижимания детали обработки, а также возможности вставки заготовок разных размеров.

Разбираемся в конструктивных особенностях оборудования

Для начала разберем, из чего же состоит простейший токарный станок. Главными элементами токарного станка выступают:

  • Станина.
  • Передняя бабка.
  • Задняя бабка.
  • Подручник(суппорт).

Станиной называется основание, посредством которого осуществляется крепление составных частей. Благодаря станине, обеспечивается устойчивость всего токарного станка. Станина на переносных станках имеет легкий вес, благодаря чему ее можно легко переставлять на другое место.

Передней бабкой именуется такой элемент, с помощью которого осуществляется фиксирование и вращение детали. Крепится же заготовка к патрону, который располагается в шпинделе. Передняя бабка может двигаться по станине, что осуществляется для центрирования и настройки взаиморасположения деталей.

Задней бабкой называется подвижный узел, посредством которого выполняется фиксирование и прижимание заготовки к шпинделю. Благодаря тому, что задняя бабка имеет свойство двигаться по направляющим, можно осуществлять обработку деталей разнообразной длины. Задняя бабка обязана быть соосносной со шпиндельным узлом.

Суппортом называется подручник, который двигается по направляющим станины, и фиксируется в рабочем состоянии для выполнения работ с заготовкой. На небольших станках подручник играет роль упора для резцов. Режущий инструмент для обработки прижимается к опорной части, после чего придерживается вручную. Суппорт также имеет свойство перемещаться не только в продольном, но и в поперечном направлении.

Важно знать! Если расстояние от подручника до заготовки будет большим, то это может привести к вырыванию инструмента из рук и травмированию оператора.

Из чего можно сделать токарный станок по дереву

Сделать своими руками токарный станок для обработки древесины вовсе не сложно, особенно если за дело берутся домашние умельцы. Рассмотрим, что же можно использовать в качестве вышеупомянутых элементов при изготовлении самодельного инструмента.

Читать еще:  Поворотный настенный точильный станок (3 положения)

В качестве передней бабки можно использовать самоцентрирующийся патрон. Станину лучше изготовить из металла, так как это обеспечит надежность самодельного инструмента. Металлическими также должны быть и рабочие элементы передней и задней бабки, так как от этого зависит надежность фиксации заготовки.

Важно знать! Не следует проверять эффективность применения других материалов, кроме металла, в качестве рабочих элементов задней и передней бабки. Использование дерева или пластика может привести к тому, что заготовка на полном ходу вращения электродрели может вылететь из устройства.

Для изготовления станины прибегают к применению уголков, так как в них проще всего выполнять затяжку и крепление подвижных деталей. Не стоит забывать о соосности передней и задней бабки поэтому, для начала нужно определиться с размерами передней бабки, а затем приступать к подгону и задней. подручник также можно изготовить из стальных уголков, для чего потребуется поработать болгаркой.

Токарный станок по дереву своими руками

Для изготовления мини токарного станка из дрели потребуется для начала определиться со станиной. Если же в гараже имеется ровный верстак, то он вполне сойдет за станину. Электродрель, которая будет играть роль привода и передней бабки, должна надежно фиксироваться. Закрепляется она к верстаку при помощи струбцины и хомута, фиксируемого на шейной части инструмента.

Только после того, как будет зафиксирована дрель, можно приступать к изготовлению задней бабки. В качестве такого упора можно использовать несколько брусков из дерева, внутрь которых должен быть установлен регулировочный винт с заточенным наконечником под конус. Суппорт изготавливается из деревянных брусков или металлического уголка, которые должны быть надежно закреплены к верстаку. Такой простейший станок по дереву позволит вытачивать разнообразные детали из дерева.

Немаловажно уделить внимание креплению деревянной заготовки на задней бабке, так как это должна быть надежная конструкция, чтобы заготовка не вылетела при прикосновении к ней режущим инструментом (стамеска).

Варианты и чертежи изготовления самодельного станка можно найти на нашем сайте или других ресурсах, но важно помнить, что все зависит от располагаемых комплектующих деталей, которые имеются в наличии, а также от фантазии мастера.

Можно ли из дрели создать токарный станок по металлу

Из электрической дрели можно изготовить не только токарный аппарат по дереву, но и по металлу. Стандартный токарный станок по металлу представляет собой монументальное оборудование, это сделано потому что при работе с металлом все детали станка испытывают огромные нагрузки.

Если возникла необходимость изготовить станок по металлу, то важно понимать, что использовать для его создания требуется только металлические элементы(дерево просто не выдержит увеличившихся нагрузок). Кроме того, электродрель должна быть надежно закреплена. Использование бытовой электродрели для станка по металлу приведет к ее выходу из строя в скором времени, так же как и при продолжительной работе с деревянными заготовками.

Важно знать! Для того чтобы не приходилось одной рукой держать стамеску для обработки заготовки, а второй кнопку пуска дрели, следует изготовить специальную конструкцию в виде хомута, посредством которой можно зажать кнопку инструмента и работать. В случае необходимости, можно извлечь вилку из розетки, а уже после снимать хомут.

На токарном станке из дрели по металлу получится работать только с маленькими заготовками исключительно из мягких сортов металла(алюминий, медь, бронза) в силу больших нагрузок. Кроме того, стоит помнить, что обработка металла на таком самодельном станке снижает срок эксплуатации электродрели, даже если используется профессиональный инструмент хорошего качества.

Дополнительные приспособления

Чтобы токарный станок из дрели стал более функциональным, можно оснастить его вспомогательными видами насадок и устройств. Применение таких приспособлений позволит выполнять следующие действия:

  • Наносить красящий материал, получая тем самым необычные узоры.
  • Нанесение спиральных насечек.
  • Осуществлять перемотку трансформаторов, что значительно упрощает процедуру. При этом важно выбрать минимальную скорость вращения шпинделя дрели.

В завершении стоит отметить, что главное при изготовлении самодельного станка, следует первоначально продумать, для каких целей он будет применяться. Если планируется его постоянное использование, то станок следует делать максимально качественным и надежным.

Raitool® LB-01 Мини-токарные станки для резки дерева DIY Станок для деревообработки и полировки Дрель

5 867 руб.от 5 шт.

К сожалению, мы не сможем отправить вам посылку наложенным платежом (с оплатой на почте или курьеру при получении).

Если вдруг вы не нашли удобного для себя способа оплаты заказа, свяжитесь с нами, скорее всего мы найдем подходящий для вас вариант.

» # noqa data-cpo-delivery-prepayed=»true» data-cpo-is-prom-oplata=»false» > Еще 4 способа

Стандартная доставка

Посылку вы получите в ближайшем к вам почтовом отделении или пункте выдачи. Средний срок доставки 10-30 рабочих дней. Гарантированный срок доставки 90 дней.

Стоимость доставки для заказов менее чем на 5000 руб составляет 200 р. Для заказов от 5000 руб. — бесплатно.

Отследить отправление по трек-коду вы можете на сайте Почты России или по ссылке, предоставленной вам после отправки заказа.

Читать еще:  Станочек для резки печатных плат

Стандартная доставка со страховкой

При выборе данного способа доставки, ваш груз будет застрахован от утери, кражи или повреждения груза в транспортной компании.

Стоимость доставки для заказов менее чем на 10000 руб составляет 300 р. Для заказов от 5000 руб. — бесплатно.

Сроки доставки указаны после отправки вашего заказа. Большинство товаров мы отправляем уже в течение 3 рабочих дней после поступления оплаты.

Обратите пожалуйста внимание на новые правила российской таможни:

При получении в международных почтовых отправлениях товаров, таможенная стоимость которых превышает 200 евро, и (или) общий вес которых превышает 31 килограмм, в части такого превышения подлежат уплате таможенные пошлины, налоги с применением единой ставки 15 % от таможенной стоимости товаров, но не менее 2 евро за 1 килограмм их веса.

Если вы хотите сделать заказ на сумму больше чем 200 евро или весом больше 31 кг. и избежать лишних расходов, рекомендуем разбить заказ на несколько частей.

Мы не платим налоги и пошлины за вас, но стараемся выбирать каналы доставки, которые минимизируют возможность каких-либо проблем.

Гарантированный срок доставки

Все товары, продаваемые в интернет-магазине ВАМ НА ДОМ, гарантированно будут доставлены вам в течение 90 дней с момента отправки. Мы вернем вам деньги, если вы еще не получили товар (-ы) за это время. Для получения возврата нужно связаться с нами в течение 15 дней после истечения гарантированного срока доставки по e-mail: 4you@vam-na-dom.ru с указанием номера вашего заказа.

Возврат не доступен в следующих случаях:

  1. Задержки, вызванные тем, что покупатель предоставил неверную или неполную информацию о доставке;
  2. Задержки в доставке, вызванные любыми форс-мажорными инцидентами, такими как стихийные бедствия, плохая погода и война;
  3. Заказ, отправленный почтой без отслеживания, т.к. мы не можем проверить получил ли покупатель товар
  4. Любой не застрахованный заказ, который утерян, украден или поврежден транспортной компанией;
  5. Если покупатель не запросил возврат в течение 15 дней после истечения гарантированного срока доставки.
  6. Задержки, вызванные любым другим обстоятельством вне нашего контроля, как например праздничные дни и задержки на таможне.

В случае если посылка была возвращена из-за того, что был указан неверный/неполный адрес, покупатель не забрал посылку или с покупателем не удалось связаться, из суммы возврата вычитается двойная стоимость доставки, но не менее 200 руб.

Мы не страхуем ваши отправления если вы не выбрали доставку со страховкой!

Если вам нужна страховка, выберите соответствующий способ доставки.
Мы не несем ответственность за утерю или кражу товаров в транспортной компании если они не были застрахованы. Риск утраты груза переходит к покупателю в момент передачи груза перевозчику.

Приобретение или доставка конкретного товара может быть незаконным на территории страны, где вы находитесь.

Вы сами несете ответственность за невыполнение законов при попытке приобрести товары, если таковые запрещены законодательством страны, в которой вы находитесь.

Резцедержатель

Держатели резцов сконструированы для свободного перемещения их по поверхности стола с возможностью точного позиционирования на упоре, который будет описан ниже.

Корпус держателя резца имеет три опорных винта М3, упирающиеся в металлическую шайбу на подставке. Эти винты позволяют точно отрегулировать высоту резца над столом. Для корпуса резцедержателя лучше взять латунный брусок, но можно применить как стальной, так и алюминиевый. Болтом M5 держатель резца закреплен на подставке (рис 9).

Рис. 9. Резцедержатель.

Материалы: Фанера 12мм. Гайка и болт M5. Шайба M6. Металлический брусок (латунь, сталь или алюминий) 8х16х18мм. Четыре винта M3.

Изготовление: Разметьте и вырежьте подставку резцедержателя из фанеры. Просверлите отверстие 5мм для осевого болта. На нижней стороне подставки рассверлите отверстие и запрессуйте, как было описано ранее, в него гайку М5. Снимите фаску на подставке со стороны рабочей поверхности резца. Фаска позволяет применить более широкую подставку, при этом силы резания приложены по оси, проходящей через площадь подставки (рис 10).

Рис. 10.

Вырежьте корпус резцедержателя, просверлите отверстия – в центре 5мм диаметром, четыре отверстия с резьбой M3 и одно в торце бруска под установку резца диаметром 4 мм (рис 11). Для удобства регулировки можно отверстия под регулировочные винты М3 на половину глубины резцедержателя рассверлить сверлом немного большего диаметра.

Рис. 11.

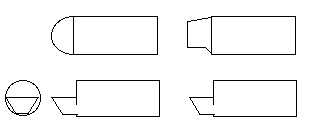

Необходимо изготовить и заточить резцы. Для начала пробуйте сделать два резца, один полукруглый, другой с отогнутым концом (рис 12). Это можно сделать, используя шлифовальный диск в мини-дрели, установив заготовку в резцедержатель. Для более подробной информации о резцах обратитесь к технической литературе, например, книга «Любительский токарный станок» L.H.Sparey.
