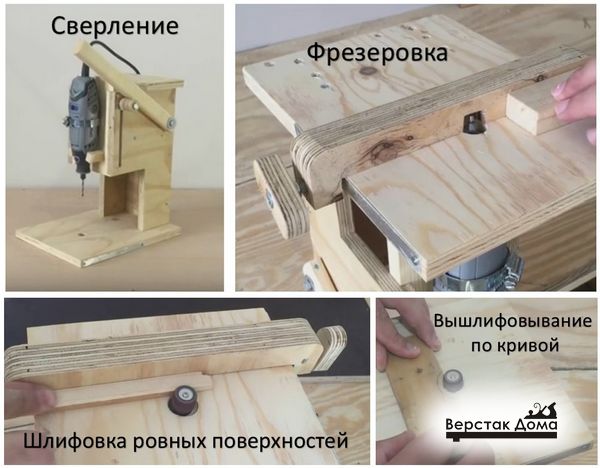

В производственных условиях применяется промышленное деревообрабатывающее оборудование, которое способно выполнять одну операцию, так как при поточном процессе, любая перестройка ведет к потере времени и производительности. В домашних мастерских и гаражах мастера зачастую изготовливают самодельное комбинированное оборудование на базе стандартного ручного электроинструмента. Оно получается недорогим, легко ремонтируется и экономит рабочее пространство, которого всегда не хватает. Про такой самодельный комбинированный станок, 3 в одном, пойдет речь в этой статье.
Ремонт станков
Исправно работающее, производительное оборудование — гарантия рентабельности предприятия! Защитите свой бизнес от рисков простоя и связанных с ним финансовых потерь — воспользуйтесь профессиональными услугами по ремонту станков, обратившись в ООО «ПКФ РемСтан». Наша компания предлагает выгодное сотрудничество на постоянной основе — как крупным предприятиям, так и небольшим мастерским.
Есть вопросы? Мы перезвоним и ответим!
УСЛУГИ И НАПРАВЛЕНИЯ ДЕЯТЕЛЬНОСТИ
Шпиндель настольного сверлильного станка СНВШ-2
Состав настольно-сверлильного станка НС-16.01 (СНВШ-2)
- Плита
- Стойка
- Рейка
- Траверса
- Кожух ременной передачи
- Салазки электродвигателя
- Планка тормозная
- Винт зажимной
- Винт натяжной
- Пульт
- Вал – шестерня реечная
- Электродвигатель
- Блок электроаппаратуры
- Крышка
- Пружина возвратная
- Вал шестерня
- Ручка перемещения пиноли
- Лимб
- Гайка-барашек
- Шкив
- Втулка шлицевая
- Стакан
- Шпиндель
- Пиноль
- Гайка специальная (с левой резьбой)
- Кольцо
- Сальник
Устройство настольного сверлильного станка СНВШ-2
Конструктивно станок СНВШ-2 (рис.1,2,3) смонтирован на литой плите 1, на которой закреплена стойка 2 с рейкой 3.
По стойке перемещается с помощью вала – шестерни реечной 11 траверса 4. От самопроизвольного перемещения траверсы по стойке предохраняет планка тормозная 7, прижим которой регулируется винтом 8. В траверсе 4 размещен шпиндельный узел, состоящий из самого шпинделя 23 и пиноли 24.
Шпиндель 23 своим нижним концом закреплен через подшипники в пиноли 24 при помощи гайки 25 (с левой резьбой), кольца 26 и сальника 27. Верхним шлицевым концом шпиндель 23 через втулку 21 связан со шкивом 20 ременной передачи. Втулка 21 установлена с возможностью вращения через подшипники в стакане 22, жестко закрепленном на траверсе 4.
Пиноль 24 под воздействием вала-шестерни 16 через ручки 17 перемещается в траверсе. Отчет величины перемещения осуществляется по лимбу 18. Возврат пиноли 24 со шпинделем в верхнее положение осуществляется под воздействием пружины 15, которая своим внутренним концом связана с валом – шестерней 16, а наружным с крышкой 14, замыкающейся через шпонку на траверсе 4.
На траверсе 4 установлены, с возможностью перемещения под воздействием винта 9, салазки 6 с электродвигателем 12.
В блоке электроаппаратуры 13 размещены выключатель автоматический и пускатель магнитный.
В пульте 10, закрепленном на траверсе 4, размещены кнопки «Пуск» и «стоп».
Кожух 5 клиноременной передачи состоит из двух съемных частей, закрепленных на траверсе при помощи гаек – барашек 19. Для переброса ремня на необходимую ступень шкивов достаточно снять одну из частей кожуха.
Конструктивно станки моделей НС-16 и СНВШ-2 отличаются размерами плиты и исполнением шпинделя (внутренний конус, или наружный конус).
Работа настольного сверлильного станка СНВШ-2
Включить станок в сеть выключателем в блоке 13, после пуска станка черной кнопкой включается электродвигатель 12. От электродвигателя вращение через клиноременную передачу, закрытую кожухом 5, передается на шпиндель в пиноли 24.
Пиноль перемещается при вращении вала-шестерни 16 при помощи рукоятки 17.
Отсчет вертикального перемещения при сверлении осуществляется по лимбу 18.
В конструкцию станка могут быть внесены изменения, не влияющие на его работоспособность, не отраженные в настоящей инструкции по эксплуатации.
