Какие бывают теплицы

Наиболее распространенные виды теплиц, самые удобные и любимые нашими дачниками, — арочные, односкатные и двускатные.

Арочные теплицы

Арочная теплица имеет крышу в форме дуги, благодаря чему растения получают больше света, потому что солнечные лучи рассеиваются по дугообразной поверхности, даря нашим тщательно выпестованным зеленым кормильцам свет и тепло.

Арочная теплица

А в зимний период на такой крыше не скапливается снег — соответственно, вашей тепличке не грозит деформация или разрушение (если, конечно, вы тщательно укрепили ее каркас и фундамент).

Односкатные теплицы

Односкатная теплица обычно примыкает одной стеной к какой-либо добротной дачной постройке. А некоторые дачники пристраивают ее к южной части загородного дома.

Односкатная теплица. Фото с сайта parnikiteplicy.ru

Подобная пристройка весьма бюджетная и позволяет сэкономить место на дачном участке. А если помещение, к которому примыкает односкатная теплица, отапливается, то вообще замечательно! Вы затратите меньше усилий на ее обогрев. Но, к сожалению, снег с крыши односкатной теплицы не скатывается сам, поэтому вам придется после каждого снегопада счищать его.

Двускатные теплицы

Самый распространенный вид теплиц — двускатные, где крыша оформлена в виде треугольника.

Двускатная теплица

Основным достоинством подобного сооружения является простор для вас и ваших растений. Некоторые дачники даже сооружают в двускатной теплице некое подобие зоны отдыха, совмещая приятное с полезным.

Кроме того, все виды теплиц можно условно разделить на зимние и летние.

Зимняя теплица

Зимняя теплица должна обязательно отапливаться, поэтому продумайте для нее местечко поближе к коммуникационной системе дома, ведь отопительные трубы вы станете подсоединять к централизованной системе отопления.

Хотя есть и другой вариант: оборудовать теплицу печкой. Но это лишние хлопоты: печку нужно регулярно топить и постоянно следить за температурным режимом. Сооружая зимнюю теплицу своими руками, нужно обязательно поставить ее на прочный фундамент и хорошо укрепить основание и крышу. Ведь под тяжестью снега конструкция может легко деформироваться, а то и вовсе разрушиться, увы… и так бывает.

Теплица-термос, заглублённая в землю. Фото с сайта city-met.ru

Можно построить так называемую теплицу-термос, которую углубляют в землю на 2 м. Соответственно, нужно:

Летняя теплица

Летними обычно называют теплицы, каркас которых обтянут плотной полиэтиленовой плёнкой. Это самый простой и наиболее дешевый вариант обшивки, а при аккуратном использовании полиэтиленовая пленка вполне способна прослужить пару сезонов.

Летняя теплица

Под пленочные теплицы, как правило, сооружают деревянный каркас, на который по весне легкими движениями наших заботливых ручек накидывается плотная полиэтиленовая пленка и крепится к деревянной основе обычными гвоздями с широкой шляпкой (можно закрепить и специальным строительными кнопками). А можно использовать для каркаса пластичные поливинихлоридные трубы (ПВХ). Построить пленочную теплицу своими руками не очень сложно даже дачникам, не обладающим хорошими навыками в строительстве. Поэтому я расскажу вам о строительстве именно пленочной теплицы с каркасом из ПВХ. Итак, приступаем.

Как построить

Для того, чтобы ответить на вопрос: «Как построить теплицу?», нужно определиться с тем, что строить. Для этого, нужно ознакомиться с фото самых разных парников. Ведь строительство парника из дерева и пленки будет существенно отличаться от возведения при помощи поликарбоната. Не меньшее значение имеет и размер каркаса, который вы собираетесь возводить.

Если выделять в каждом типе материала и каркаса что-то общее, то можно примерно набросать и план работы, который бы подходил для каждого варианта и для всех размеров. Определенные неточности есть и будут, однако, следующая схема действий поможет вам получить какое-то представление о том, как устанавливается теплица из поликарбоната, фото вы увидите ниже. Итак, инструкции следующие:

• Первым делом выбирается место для установки. Это один из самых важных этапов строительства, так как размер участка, и качество почвы на нем играют первостепенную роль. Когда участок выбран, можно идти дальше;
• Следующий шаг – подготовка всех необходимых материалов. Этот этап очень важен, и здесь не имеет значение, будет ли ваша теплица из поликарбоната, из дерева, или из какого-либо другого материала. Также важно найти заранее достаточное количество пленки, обзавестись всеми нужными креплениями, ручками и замками, и, конечно же, терпением, ведь работа предстоит долгая;
• Когда все материалы подготовлены и кажется, что делать больше нечего, нужно как следует подготовить почву. Землю надо вычистить и выровнять, утрамбовать и очертить досками фундамент, на углах укрепляя его арматурой;
• Далее фундамент нужно укрепить прутьями из арматуры, только уже по всему периметру, так, чтобы каждый прут был на расстоянии 40-45 см от следующего. Прутья должны, по меньшей мере, на полметра выступать из земли;
• Следующий шаг – закрепление труб из ПВХ или поликарбоната. Их необходимо вставить в металлические прутья, вдоль всего фундамента парника. Это и будет каркас. В случае с деревянными конструкциями, каркас сбивается из брусков, по примерно такой же схеме. Когда трубы вставлены, их необходимо закрепить специальными креплениями;
• Когда с трубами покончено, нужно собрать деревянные подпорки из брусьев, и с их помощью поддержать всю конструкцию спереди и сзади от теплицы;
• С помощью еще одной, самой длинной трубы, нужно закрепить все остальные между собой. Для этого, можно соединить между собой несколько труб покороче, а потом закрепить ее ко всем остальным трубам снизу. Теперь каркас теплицы готов;
• Когда каркас установлен, теплица должна быть покрыта плотной пленкой, при необходимости в несколько слоев. На этом этапе пленку может заменить пластик или более прочные материалы;
• На дверных проемах нужно оставить место, а пленку там загнуть внутрь. Все это тоже значительно проще сделать самостоятельно. Далее двери отдельно оббиваются пленкой или другим материалом, а затем крепятся к основному каркасу теплицы.

На этом постройка парника своими руками, в целом, может считаться завершенной. Далее, при необходимости, ее оборудуют отопительной системой (если речь идет о всесезонной теплице или парнике), а также различными стеллажами для высаживания зелени и овощей.

Как построить теплицу с отоплением

Простое отопление, сделанное собственноручно / Фото 7dach

Есть несколько вариантов постройки теплицы с отоплением. Все зависит от типа обогрева, который вы выберете.

Биологический способ обогрева земли в теплице. Для обогрева почвы в теплице можно использовать навоз или компост. В процессе их разложения поднимается температура, поэтому для растений стает тепло и уютно.
Электрический способ обогрева земли в теплице несложно сделать самостоятельно. Для обогрева теплицы таким способом наилучшим вариантом станет комбинация почвенного подогрева с техническими способами.

Водяной обогрев. Для этого способа потребуется провести электрокабель для подключения котла, который можно установить как внутри теплицы, так и снаружи. Также можно сделать систему обогрева, используя теплогенератор.

Газовый обогрев. Применяется для газифицированных участков. Обустраивая теплицу с отоплением, можно использовать систему газовых горелок или газовых калориферов. Также подойдет газовый котел.

Электрический обогрев. В этом случае, как источник тепла используются радиаторы или электрические конвекторы, подключение к системе электроснабжения дома.

Если хотите выращивать овощи зимой – отопление в теплице обязательно / Фото 7dach

Печное отопление. Для обогрева теплицы зимой, можно соорудить печное отопление. Печку лучше установить в торцевой части теплицы и провести дымоход. Но стоит учесть, что печка – это постоянные хлопоты. Вместо автоматизированного контроля за температурным режимом, прийдётся контролировать климат теплицы самостоятельно.

Лучше три маленькие, чем одна большая

Сколько теплиц необходимо? Думаете, что это странный вопрос… Совсем нет! Ведь для получения стабильного хорошего урожая вам нужен севооборот, а значит, теплиц должно быть несколько. Другими словами, лучше три маленькие, чем одна большая.

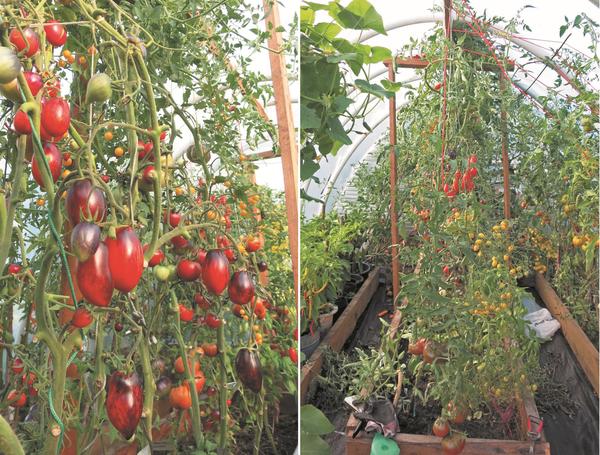

И в теплице важно соблюдать севооборот. Фото из книги «#Алёнин сад»

Обычно овощную культуру советуют возвращать на прежнее место через четыре года, тогда почву в теплице менять не нужно, так как она не загрязняется корневыми выделениями, и в ней меньше шансов сохраниться патогенам. То, что вы посеете осенью сидераты, для севооборота не имеет никакого значения. Правильнее чередовать теплолюбивые культуры разных семейств на разных грядках в одной теплице или в 2-4 теплицах.

Выдерживать четырехлетний цикл очень тяжело, поэтому можно, например, иметь две теплицы и выращивать в одной огурцы, а в другой помидоры по четыре года подряд, а потом менять их местами. В общем, вариантов сочетания и чередования можно придумать множество.

Такую же теплицу вы без труда и за короткое время сможете соорудить своими руками. А о том, как вырастить в ней вкусные овощи, вы узнаете из книги «#Алёнин сад», которую можно приобрести в официальном интернет-магазине издательства.

Из материалов нашего сайта вы узнаете множество нюансов, связанных с созданием парников и теплиц своими руками:

5. Теплица из оконных рам

Бюджетной можно считать и теплицу из оконных рам, особенно если их скопилось на участке большое количество. Так как оконные рамы сами по себе тяжелые, то стоит продумать и обустройство фундамента – из кирпичей, цемента или даже дерева.

Обязательно нужно позаботиться о крепком каркасе. Его можно сделать из деревянных балок или металлических труб (например, от старого водопровода).

Стоит подумать и о крыше теплицы: ее можно также сконструировать из оконных рам или же закрыть пленкой или другим подходящим материалом.

Как видите, необязательно тратить много денег на сооружение теплицы. Из подручных материалов тоже может получиться неплохой парничок, в котором удастся вырастить хороший урожай овощей.

Теплица из трубы пластиковой

Отзывы:

анка пулеметчица пишет: Это просто ужас.

Андрей Бабичев пишет: шуруповерт один в один как у меня, правда акб сдохли, так валяется без дела…

Антон Степаненков пишет: Вы тут огромную теплицу не видели! Это малюсенькая теплица!

Эдуард Цвигун пишет: Сделай арки из 6 метровой арматуры 14мм . Будет дешевле, и надежней.

ВАСЯ ВАСИЛЁК пишет: плёнку только каждый год покупать,да и можно было сделать скажем так чтоб рукав 6 метровый купить,а не 3-х,тогда и клеить не нужно

Туннельные модели («балаганы») в ближайшее время пользуются популярностью. Их конструкция служит защитой от непогоды и порывистого ветра, что гарантирует высокий и стабильный урожай при минимальных инвестициях. Прекрасный вариант для выращивания перцев и помидоров.

Типовая технология возведения такой постройки

Итак, как построить зимнюю теплицу и на что обратить внимание во время работ? Точно также, как и летнюю – разве что фундамент будет нужен. А дальше, как только монтаж теплицы завершен, можно приступать к установке отопления. Так, самыми надежными в этом плане считаются поликарбонатные теплицы на биотопливе – это самый идеальный вариант для дачи. Ведь технический обогрев имеет свои границы, да и обходится он не так дешево. А вот для конструкции, которая стоит прямо возле дома, он вполне подойдет, ведь его можно подключить к коммунальной отопительной системе. Итак, чтобы определиться с правильной проводкой отопления, необходимо учитывать такую формулу: величина потребности в тепле = разница температур коэффициента теплопроводности и площади остекления. И расчет этой величины – всего лишь первый шаг.

Теперь нужно выбрать отопительные приборы. Одними из лучших считаются алюминиевые конвекторы, которые равномерно распределяют тепло по всей теплице.

Следующим шагом готовится почва. Оптимальный ее состав – это слой песка + слой дерновой земли + слой перегноя. Чтобы обработать такую почву, нужно подготовить смесь из чайной ложки мочевины и одной чайной ложки суперфосфата – так в зимнюю пору будут уничтожены все вредители.

Итак, как только на дно котлована уложены все элементы теплоаккумулятора и установлены трубы его вентиляции, сверху все нужно покрыть ПВХ-пленкой. Это необходимо для того, чтобы грунт не попал в теплоаккумулятор и не забил его в итоге. С другой стороны, такое покрытие помогает создавать в теплице неплохие условия для накопления гумуса.

В итоге и дно, и стенки высоких грядок должны быть закрыты ПВХ-пленкой. «Пристреливать» ее к стенкам нужно обычным строительным степлером, а в тех местах, где пленку будут «протыкать» трубы, следует сделать небольшие надрезы. После чего грунт можно снова засыпать в теплицу: на дорожку – неплодородный грунт, где позже будет выложена плитка, а вот грядки засыпаются верхним, дерновым слоем. К слову, куски дерна укладывать нужно корнями вверх, так, чтобы растительные остатки не прорастали. Но еще перед засыпкой грунта в грядки важно выгородить их внутренние стенки и стянуть их через каждый метр прочной восьми миллиметровой проволокой – иначе стенки грунт попросту разопрет. А для того, чтобы проволока не гнила, ее желательно заранее обмотать пластиковой изолентой и надеть на нее пластиковую трубу.

Если строительство зимней теплицы не предназначалось для огурцов, и в ней не будет такой сильной влажности, каркас для нее лучше делать деревянным. Его можно пропитать хорошим антисептиком, и служить он будет достаточно долго. Ко всем дерево – куда более технологичный материал, прикрутить к нему что-то и приделать намного легче, чем к металлическому каркасу.29

Теплица установлена на 12 фундаментных столбах, расположенных по периметру. Их схема показана на рис. 1.

Рис. 1. Схема расположения фундаментных столбов для теплицы

Внешний вид теплицы изображён на рис. 2. Она имеет длину 4,1 м, ширину 2,7 м, высоту в коньке 2,7 м и высоту по стенке 1,8 м.

Рис. 2. Теплица с арочной крышей из реек с комбинированным покрытием

Изготовление каркаса теплицы следует начинать с комплекта дуг. Для этого нужны тонкие рейки (планки) сечением 40×10 или 40×15 мм и длиной 3,7 м (для крыши из цельных дуг) или 1,8 м (для крыши из полудуг).

Рейки для изготовления дуг должны обладать определённой гибкостью. Для этого предварительно планки вымачивают (например, в пруду). Повысить влажность древесины можно и следующим образом. Обильно намочить планки, поливая их горячей водой, а затем завернуть в полиэтиленовую плёнку и оставить на несколько суток. Повторяя операцию (планки должны быть всё время во влажном состоянии), добиваются нужных результатов.

Рис. 3. Стенд для гнутья дуг для строительства теплицы своими руками

Для изгибания дуг нужен технологический стенд (рис. 3). Его сбивают из досок толщиной 20-30 мм и длиной около 3 м. Доски в щите должны плотно прилегать друг к другу. Важно, чтобы реперные точки (места крепления ограничителей) не попали в щели между досок. На щите вычерчивают дугу в натуральную величину. Ограничителями при изгибании планок служат гвозди 04,2×100 мм, забитые с двух сторон от контура дуги.

Подобранные планки для дуги (общая толщина 50 мм) складывают вместе и изгибают, укладывая на стенде-шаблоне. Затем планки сбивают непосредственно в шаблоне гвоздями 2,8×60, подклады-вая кувалду. Концы готовой дуги стягивают шнуром или скрепляют длинной рейкой. Сняв скреплённую дугу с шаблона, оставляют её в таком виде до полного высыхания древесины. Аналогично делают остальные дуги. После высыхания их подравнивают, опиливая при необходимости концы, пропитывают антисептиком и красят в несколько слоёв.

За время высыхания дуг готовят площадку размером 4,5×3,5 м под теплицу. Выравнивают грунт, отрывают ямы и заливают столбчатый фундамент, устанавливая анкерные элементы (см. рис. 1).

После чего приступают к подготовке деталей и сборке каркаса теплицы (см. таблицу внизу).

Детали остругивают рубанком и непосредственно перед монтажом пропитывают антисептиком. В стойках и брусьях нижней и верхней обвязки выбирают фальцы 13×13 мм для стёкол. Продольные и поперечные брусья нижней обвязки подготавливают для соединения вполдерева, а затем сбивают и прикручивают к анкерным элементам.

Для связки стоек и брусьев верхней и нижней обвязки используют торцовое соединение впритык без врезки или с врезкой стоек в брусья. Дополнительно при соединении деталей могут быть использованы нагели — отрезки стальных прутков 06-8×120 мм. Под нагели предварительно сверлят отверстия. Можно скреплять дополнительные стойки с брусьями накладками — отрезками досок 200x120x30 мм, которые прибивают с внутренней стороны (Узлы Д, Е).

Аналогично подготавливают и устанавливают продольные и поперечные брусья верхней обвязки, которые также могут быть поставлены на нагели или прибиты к стойкам гвоздями. Дополнительные стойки и брусья верхней обвязки скрепляют друг с другом отрезками досок 30x200x120 мм, которые прибивают с внутренней стороны теплицы. К промежуточным стойкам накладки прибивают таким образом, чтобы к ним можно было прибить концы дуг.

На верхних поперечных брусьях крепят подконьковые стойки. Примеряют по месту, запиливают под нужным углом их концы и крепят подконьковые распорки между серединой конькового бруса и подконьковыми стойками. Затем устанавливают и крепят дуги (полудуги) арочной крыши, прибивая их в трёх точках: вверху — к коньковому брусу, внизу — к стойкам с накладками. Крайние дуги дополнительно крепят к стойкам фронтонов.

Если каркас арочной крыши выполнен из дуг, и предполагается использовать плёночное покрытие с креплением гвоздями или степлером, то целесообразно вдоль крыши прибить выравнивающие рейки, которые обеспечат лучшее натяжение и крепление плёнки, а также увеличат срок её службы. При креплении плёнки гвоздями используют подкладки (шайбы), например куски линолеума, фанеры, листового пластика.

При безгвоздевом способе крепления плёнки рейки можно не прибивать — так будет удобнее натягивать поддеживающие шнуры. Капроновые шнуры под плёнку натягивают вдоль теплицы, поверх уложенной плёнки шнуры натягивают поперёк теплицы. Продольные стороны плёночного полотнища накручивают на тонкие рейки и прибивают к элементам каркаса. Для бегвоздевого крепления плёночного покрытия можно применять и крупноячеистые сетки.

После окончания всех работ по изготовлению каркаса теплицы места стыков деталей дополнительно пропитывают антисептирующим составом, затем весь каркас красят.

Низ теплицы можно закрыть асбоцементными листами шириной 300 мм и толщиной 10 мм, листами кровельного железа или окрашенными досками. Нижнюю часть листов забирки углубляют на 5 см в землю, верхнюю прибивают или прикручивают шурупами к элементам каркаса (брусьям нижней обвязки).

Каркасы дверей, изготовленные в виде рам, тоже обтягивают плёнкой. С арочной крыши на зиму плёнку снимают, а боковые и торцевые остеклённые стенки и фронтоны оставляют, как они есть — с остеклением и обшивкой.

Кровля

Крышу из застекленных рам не делают — в теплице будет жарко и стекло может быть разрушено градом. В качестве покрытия теплицы применяют поликарбонат или полиэтиленовую пленку.

Кровлю строят в одном из двух исполнений:

1. односкатная: самый простой вариант;
2. двускатная: выглядит привлекательнее, но сложнее в монтаже.

Для устройства односкатной крыши стены по длинной стороне выводят на разную высоту. В балках верхней обвязки вырезают пазы и укладывают в них стропила.

При устройстве двускатной крыши применяют висячие стропила: в отличие от наслонных, они не нуждаются в коньковом брусе. Набирают из треугольных ферм: две сходящиеся под углом стропильные ноги скрепляются посредине горизонтальной затяжкой. Конструкции удобно сколачивать на земле.

После монтажа их скрепляют брусками или досками. Стропильную систему накрывают выбранным покрытием. Полиэтиленовую пленку фиксируют по краям рейками, которые прикручиваются к каркасу или оконным рамам саморезами. При монтаже сотового поликарбоната важно помнить о его высоком коэффициенте температурного расширения.

1. листы укладывают внутренними каналами вдоль ската, чтобы из них вытекала вода;
2. стык листов должен приходиться на стропило или обрешетку;
3. стыковку листов осуществляют посредством специального профиля из двух частей: одна прикручивается к стропильной ноге, вторая после укладки листов пристегивается сверху. Между перемычкой профиля и краем листа, оставляют зазор для свободного расширения последнего;
4. крепежные отверстия, опять же с целью обеспечения свободы расширения, высверливаются с диаметром, на 2 мм больше тела самореза. Применяются специальные метизы с крупными шляпками и мягкими шайбами;
5. торцы листов заклеивают специальными лентами и закрывают торцевыми заглушками: верхний — сплошными, нижний — перфорированными (выпускают воду).
