Магнитные уголки для сварки – разновидности и особенности применения

Зачастую, для проведения качественных работ по сварке одной только сноровки бывает недостаточно, именно поэтому используются различные вспомогательные приспособления, например магнитный уголок. Он предназначен для фиксации металлических деталей во время сварочных работ, при пайке или сборке конструкций, а хороший хозяин найдет еще десяток применений этой конструкции.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

• отключаемые;
• с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

• Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

Виды креплений

Если конструкция после сборки развалится после малейшей нагрузки — будет обидно, ведь потрачены время и материалы. После такого остаётся только приниматься за работу заново.

Второй вариант плохой подготовки — неправильная сварка. Предположим, что элемент приварился по-другому: поменял своё место при охлаждении металла или изменил форму. Исправить это значительно труднее.

Именно для избегания таких нехороших ситуаций создали специальные приспособления, которые значительно облегчают сварку и подготовку к ней — включаемый магнит для сварщика. Так как выполняемых работ много, то и крепления сгруппировали в несколько видов:

Установочные. Можно считать базовыми приборами — они помогают правильно наметить и установить нужные элементы.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

• Легкая и быстрая черновая сборка конструкции.
• Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135 ° . Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75 ° , а универсальные — под произвольным.
• Экономия времени на подготовительные операции в несколько раз.
• Крепления малогабаритны и не мешают сварке.
• Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
• Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Преимущества использования самодельного магнитного уголка

Главным преимуществом самодельного уголка следует считать его дешевизну. Металл можно выбрать из любых доступных марок. Это позволяет иметь в арсенале сварщика не один вид, а достаточное количество разнообразных уголков, обеспечив ими весь спектр производимых работ. Вторым, не менее важным, преимуществом можно считать возможность изготовления для своих нужд не стандартных образцов, а изделий, которые в полной мере соответствуют характеру выполняемых Вами работ.

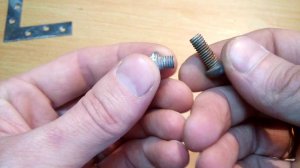

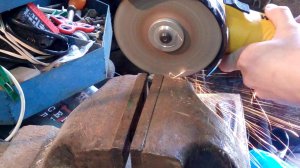

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

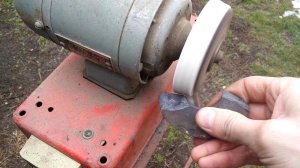

Далее немного на наждаке обточил магнит, чтоб немного скруглить острые края и что бы он поместился в уголок между гайками.

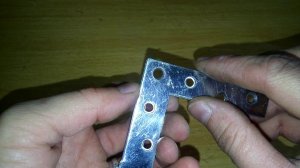

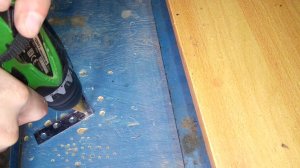

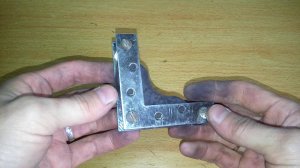

Затем немного рассверлил отверстия в уголке под болтики, а так же просверлил дополнительные в середине уголка, что бы в дальнейшем зафиксировать его тремя гайками.

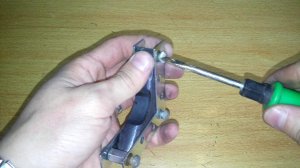

Теперь необходимо собрать все в одно целое.

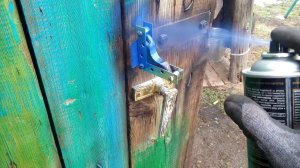

Чтоб инструмент выглядел красиво и выделялся из топы других инструментов, покрасил в ярко синий цвет.

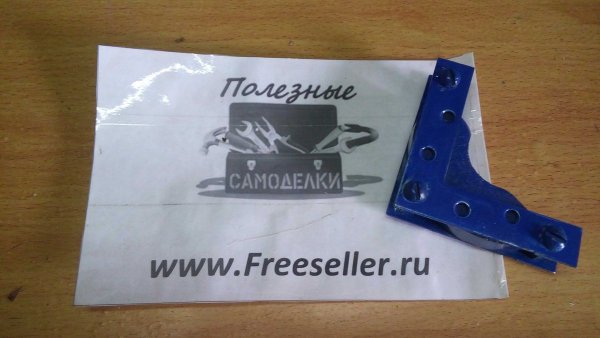

Получилось все довольно красиво!

Виды магнитных держателей для сварки

При выполнении сварочных работ наиболее часто используются магнитные приспособления следующих конструкций.

Угловые: постоянного действия

Преимуществом этой модели угольников является возможность быстрой фиксации свариваемых деталей на 6 положений. Приспособление состоит из 2 пластин с расположенным между ними мощным магнитом.

Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести держатель с возможностью регулировки.

Конструкция с фиксированными углами обойдётся значительно дешевле, но приобретать такой девайс следует, когда основная часть сварочных работ представляет собой фиксацию элементов в наиболее часто применяемой позиции.

Отключаемые

Отключаемый магнитный держатель для сварки представляет устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства стоят в несколько раз дороже обычного угольника, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также отключаемые модели можно легко очистить от металлической стружки и других мелких деталей.

Смотрите интересное видео, где человека рассказывает про самодельный отключаемый магнит для сварки:

Какой выбрать тип держателя для сварки зависит от многих обстоятельств. Если уголок необходим для частого применения, то рекомендуется приобрести отключаемую модель с усилием на отрыв не менее 20 кг.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

• Магнитные уголки (постоянные и отключаемые).
• Закрепляющие устройства (для фиксации в одном положении).
• Струбцины (используют для прижима деталей).
• Распорки (для создания зазоров).

Магнитные уголки

• Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
• Возможность фиксировать части изделия практически под любым углом.
• Компактность приспособлений упрощает работу с ними.
• Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Располагая таким магнитным угольником для сварки между деталями в нужном положении, добиваются быстрого закрепления частей изделия.

Отключаемые магниты

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Магнитный уголок для сварки

Каждый и не только сварщик, представляет себе процесс сварки. Прикладываются две детали друг к другу, при необходимости делаются прихватки, что бы детали не разошлись в стороны, и процесс пошёл. Вся сложность состоит в том, что бы удержать эти две детали вместе в определённом положении до окончания прихватывания.

Магнитный уголок для сварки это то приспособление, которое помогает решить вопрос свободы действий. Он помогает не только соединить заготовки между собой в нужном положении, но и их зафиксировать. Приспособление очень востребованное, так как дает свободу рукам сварщика. Не нужно одной рукой держать прихватку, другой рукой сварочный держатель.

Уголок обычно изготавливается так, что бы были углы разных градусов, что помогает соединять конструкции в том положении, которое задано по чертежам. Магниты удерживают конструкцию до окончания процесса сварки. Естественно, точность сварки намного выше с применением этого приспособления, да и сам процесс намного ускоряется.

Способ применения магнитного уголка для сварки

Кстати, такой уголок может применяться не только во время сварки, но и для слесарных работ, например, для раскроя заготовок, при обработке детали резанием, например, сверлению, вырубке и так далее.

Конечно, выпускаются разные виды этого приспособления, которые отличаются между собой. Неплохо иметь для работы несколько видов уголков различной формы, то есть с различными углами. Это относится к простому инструменту, у которого угол выставлен при изготовлении.

Есть и специальные, как их называют ещё – магнитные струбцины, у которых углы можно выставлять при помощи регулировки.

Есть такие, у которых магнит можно отключать, что удобно при окончании работ – отключается тумблер и магнит легко снимается.

Сами магниты также могут быть изготовлены с различной мощностью. Если вы работаете с мелкими деталями, мощное приспособление не нужно. И наоборот, если конструкция тяжёлая, слабый магнит не удержит её детали.

Какой лучше выбрать и купить магнитный уголок для сварки

Выбирая магнитный уголок, вы уже заранее знаете, какие виды деталей вы обычно варите и как часто. Если работа разнообразная и частая, детали бывают и крупные и мелкие, лучше уж выбирать мощный магнит или набор из нескольких разных. Они потом окупятся и не раз.

Если работы в основном не сложные, можно купить недорогой фиксатор со стандартной формой.

Конечно, уголок с отключаемым магнитом достаточно дорогой, но зато есть возможность его отключать при приближении сварочной дуги к месту, где стоит уголок. Ведь сварочная дуга и магнит вместе это две несовместимые вещи.

Крепление конструкции при помощи разных уголков

Да и снимать и переставлять его намного проще.

Цена на бытовой магнитный уголок для сварки от 190 рублей, например от компании Inforce совместно российско – китайского производства. При выборе нужно проверить и выбрать фиксатор, у которого наиболее точно выставлены углы и хорошо держат магниты.

Неплохие магнитные уголки у компании Кедр также российско – китайского производства. Цена от 210 рублей, качество неплохое, для бытового применения.

Много хороших отзывов об уголках от компании Foxweld, например, FIX -4Pro производства Италия. Его цена от 420 рублей, магниты выдерживают вес до 22 кг.

Вид угольника для установки и фиксирования заготовок для сварки от компании Foxweld

Эта же компания выпускает набор таких уголков в количестве 4 штуки. Но они небольшие и пригодятся для несложных работ. Если покупать уголок с отключением магнита, такой будет стоит от 980 рублей. Хорошие отзывы о такой марке как Smart. Это полностью российская компания. Цена повыше, чем у китайцев, но и по качеству они лучше.

Один из видов магнитного уголка от компании Смарт – Солид

В Москве купить магнитные уголки для сварки от этой компании можно по цене от 450 рублей.

В отзывах назвали магнитные уголки от компании Барс российского производителя третьей рукой, настолько мощно и надёжно держат заготовку. Самые мощные, выдерживающие до 30 кг, стоят от 630 рублей в Москве.

Виды магнитных держателей от компании Барс

Производить сварку с помощью магнитных уголков очень просто. Если взять упаковку с уголком, например, одной из популярных среди московских сварщиков Smart Solid или от другой компании, инструкция напечатана на обороте упаковки.

Инструкция по использованию уголков на обратной стороне упаковки. Всё понятно и без слов.

Правильность углов на приспособлении можно проверить при помощи линейки и, если у кого то есть, угольника Свенсона или же школьного транспортира.

Проверяем углы в нашем приспособлении

Конечно, если детали очень длинные, есть риск небольших погрешностей, но их можно избежать при помощи второго угольника или при помощи прихватки.

Так можно использовать угольник

В принципе, вещь для сварщика незаменимая. Конечно, уголки – трансформеры ещё более удобные, но их цена достаточно высокая. В принципе, можно для создания нужного угла применить два уголка.

Выставляем угол на 15 градусов Такие варианты использования уголков

Как изготовить магнитный уголок для сварки своими руками

Изготовить самодельный магнитный уголок своими руками совсем не сложно, если есть навык слесарных работ.

Конечно, отключаемого магнита сделать вряд ли получится, но набор для работы можно вполне изготовить.

Для этого нужно извлечь магнит из более – менее мощного динамика, сделать точный чертёж приспособления и ещё такие материалы:

• стальной лист толщиной примерно – 2- 2, 5 мм;
• клей холодная сварка для металла со стойкостью к высоким температурам (сварка предполагает нагрев);
• заклепки для соединения;
• УШМ;
• дрель электрическая со сверлом по металлу;
• угольник с транспортиром;
• напильник для снятия заусенец;
• заклёпочник.

Чертёж магнитного уголка для сварки может быть разным, в зависимости от формы, которую вы выбрали.

На листе производим разметку по выбранному чертежу, которую вырезаем при помощи болгарки. Накладываем шаблон на лист и вырезаем точную копию. Затем напильником подгоняем размеры обеих заготовок до абсолютной схожести и размеры в соответствии с углами.

Затем, зажав обе совмещённые заготовки в тиски, просверливаем отверстия в обеих заготовках сразу под заклёпки.

Между пластинами наклеиваем магнит и прижимаем его до того момента, когда он зафиксируется. Примерно на час.

При помощи заклёпок собираем пластины, которые затем можно покрасить краской для высоких температур. Через положенное для полного отвердения клея время уголок можно использовать.

Такое изделие может держать вес до 3 кг. Для большей мощности используем более мощные магниты, например из жесткого диска компьютера б/у, который можно взять у компаний, утилизирующих такую технику.

Готовые самодельные фиксаторы для сварки

Заклёпки наиболее применимы для изготовления уголков, так как они не разбалтываются при применении. Болтовое соединение проще, но оно со временем дает люфт.

Можно использовать и готовые заготовки для верхних пластин, предварительно подогнав их до более точного размера.

Готовые заготовки для изготовления уголка – держателя

Вариантов изготовления достаточно много, можно посмотреть и на таком видео:

Имея под рукой комплект уголков, можно обойтись и без раздвижной формы, всегда можно установить любой угол.
