Установка парктроника своими руками

Установка парктроника своими руками

Современные вспомогательные автомобильные устройства получили широчайшее распространение в водительской среде. Владельцы транспортных средств покупают видеорегистраторы, антирадары, навигаторы и, разумеется, парктроники. Сегодня мы поговорим о том, как произвести установку парктроника самостоятельно, не прибегая к помощи профессионалов.

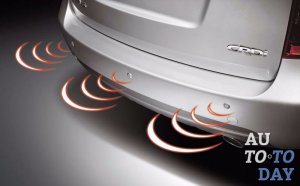

Принцип работы парктроника

Главной задачей парктроника является своевременное оповещение водителя о приближении препятствий при движении автомобиля вперед или назад. Эта функция помогает парковаться в стесненных городских условиях, а также придает уверенности новичкам и женщинам, которые еще не чувствуют габариты своего авто.

Принцип действия парктроника достаточно прост. В заднем бампере (а иногда и в переднем) размещаются чувствительные датчики. Они посылают сигнал определенной частоты, который отражается от препятствий и улавливается этим же прибором. Далее этот отраженный сигнал передается в электронный блок управления, где и происходит его дальнейшая обработка. После этого, из блока управления информация отправляется на дисплей, где отображается в виде разноцветной шкалы и сопровождается звуковым сигналом. Зона действия обнаружения препятствий в разных моделях парктроников колеблется в пределах 0-2,5 м.

Стандартный набор парковочного радара выглядит следующим образом:

  • датчики (2-8 шт.),
  • электронный блок управления,
  • информационный дисплей,
  • набор электрических проводов,
  • инструкция по подключению и монтажу.

Иногда производители парктроников заботливо прилагают в комплект изделия фрезу под электродрель или шуруповерт. Она понадобится для аккуратного сверления отверстий в бампере при установке датчиков.

Комплектующие для сборки самодельного парктроника

На примере опыта одного из «кулибиных» мы покажем, что необходимо, чтобы собрать самодельный парктроник. Более подробные схемы парктроника можно отыскать на соответственных радиоэлектронных ресурсах сети. Итак, набор самодельного парктроника:

— Контроллер Arduino Duemilanove – это и есть та аппаратная вычислительная платформа, на самом деле – мозг вашего самодельного парктроника.

— Ультразвуковые сонары (датчики) расстояния: Ultrasonic Range Finder.

— Пластмассовый корпус (бокс).

— Светодиод, лучше трёхцветный.

— Провода, надлежащие длине прокладки.

— Источник питания – АКБ 9В.

Инструкция по подключению парковочного радара

Для установки 4-зонного парктроника (8 сенсоров) своими руками потребуются следующие инструменты:
• набор отвёрток;
• электродрель;
• маркер;
• рулетка;
• изолента;
• двусторонний скотч;
• силиконовый герметик.

Освободите карман багажника для установки в него блока управления. Для фиксации используйте двусторонний скотч.

В комплект парктроника обычно входит фреза – насадка на дрель. С её помощью просверливают отверстия в багажнике для прокладки кабеля и в бамперах для установки датчиков. Диаметр фрезы соответствует размерам датчиков.
Своими руками демонтируйте бампер, удалите с него загрязнения. Используя рулетку и маркер сделайте разметку. Задачу можно облегчить, если на очищенный бампер закрепить малярную ленту и уже на ней отмечать места установки сенсоров.

Первые две отметки поставьте на участках боковых закруглений бампера (слева и справа). Разделите расстояние между проставленными точками на три равных отрезка. На границах между ними проставьте ещё две точки. Таким образом вы разметили бампер под установку четырех сенсоров, между которыми будут равные интервалы.

После разметки оснастите электродрель фрезой и при умеренных оборотах просверлите отверстия в отмеченных местах. У фрезы края остро заточены – работая с ней, будьте осторожны.

Протяните провода в полученные отверстия. Нанесите на каждое полученное посадочное гнездо тонкий слой силиконового герметика и выполните установку датчиков. Если на их корпуса производителем нанесены стрелки, проследите, чтобы они указывали вверх. Действуйте аккуратно: не давите слишком сильно на устройство, вставляя его в отверстие, не тяните за провода.

Провода сгруппируйте в жгут с помощью хомута или изоляционной ленты. Протяните получившийся жгут в штатное отверстие, через которое проходят провода фары, предварительно сняв уплотнитель.

Читать еще:  Как сделать планер своими руками из палочек для суши!

Таким же образом своими руками выполняется установка сенсоров парктроника на передний бампер. Провода передних сенсоров также должны быть проложены в багажник. Проводка проходит через моторный отсек и салон авто.
Кабель по салону прокладывается между крышей и обшивкой потолка. Можно сделать несколько зазоров в обшивке и с помощью веревки протягивать провод через них поэтапно.

Для прокладки кабеля к блоку управления, расположенному в багажнике, запрокиньте задние кресла и снимите напольное покрытие, панель задней стенки и левую боковую панель багажника.

В багажнике провод каждого датчика подсоединяется к соответствующему разъёму блока управления. Для облегчения этой задачи производители парктроников помечают разъёмы латинскими буквами.

К блоку управления подсоединяются и провода дисплея. Выбрав место установки дисплея своими руками зафиксируйте его с помощью двустороннего скотча.

Все компоненты парктроника должны быть закреплены надёжно, чтобы во время движения машины не произошло самопроизвольного отсоединения разъёмов. Важно, не только, как крепится оборудование, но и как проложена проводка. Проследите, чтобы провода не передавливались, не перекручивались и не были сильно натянуты.

Для питания парктроника, подключите блок управления к проводке фонарей заднего хода, чтобы напряжение подавалось только после включения задней передачи. Используйте электросхему своего автомобиля и не забудьте перед началом монтажа отключить его от питания.

Установка парктроника

Установка датчиков на переднем бампере

Блок управления парктроника обычно ставится в багажнике. Монтаж парктроника, конечно, лучше начинать с заднего бампера. Но мы сначала опишем установку датчиков на переднем бампере, а потом на заднем. Рассмотрим, как монтируется парктроник с двумя передними и двумя задними датчиками.

Перед началом монтажа бампер рекомендуется снять с автомобиля. Его, естественно, нужно почистить и помыть. Возможно, что на бампере есть уже заводская разметка установки датчиков парктроника. Если она отсутствует, сделаем разметку сами. Надо учесть, что датчики устанавливаются на высоте не менее 50 сантиметров от поверхности земли. Размечаем места установки датчиков так, чтобы они находились на равном расстоянии друг от друга, от края бампера.

Датчики не должны наезжать на номерной знак и его молдинг. Затем берем дрель с тонким сверлом и делаем отверстия в бампере. Специальной фрезой, она входит в комплект парктроника, расширяем отверстия. Вставляем в отверстия датчики. Провода датчиков закрепляем хомутами. Крепятся они на бампере. Датчики должны стоять по отношению к земле под прямым углом.

Монтаж датчиков на заднем бампере

Действия те же. как и при монтаже датчиков на переднем бампере. Только предварительно в салоне багажника сдвигаем обшивку. Провода, идущие к датчикам, можно пропустить через задние фонари.

Устройство должно быть заземлено. Для этого с обеих сторон багажника есть точки заземления. Оповещающее устройство, например, дисплей, устанавливается в передней части автомобиля. Чаще всего у левой стойки. Надо учитывать, что парктроник работает от сети постоянного тока. Поэтому при монтаже нужно соблюдать схему подключения.

Обычно такая схема идет в комплекте с самим устройством. Нельзя путать «плюс» и «минус» схемы, прибор работать не будет или пойдут искажения. В комплекте не поставляется монтажный провод для разводки по автомашине. Поэтому его придется докупать самому. Купить нужно будет провод для подключения питания, для подключения системы оповещения. Гофру для защиты проводов, изоленту, крепеж, в частности, хомуты.

Примерная схема подключения парктроника приведена на картинке ниже:

Все работы по установке парктроника занимают не более 3 часов.

Тестирование парктроника

Самая надежная проверка работы парктроника – это тестирование его на специальном стенде. В таком тесте можно полностью проверить его работоспособность в самых разных режимах. Если проверять парктроник самому, то лучше это сделать на хорошо изученном маршруте, там, где вы знаете все препятствия, например, при парковке около своего дома. Проверьте, как он реагирует на помеху на различных расстояниях. Как ведет себя при изменении обстановки. Например, при появлении вблизи автомашины. Но лучше не поленитесь, отнесите его в автосервис и погоняйте на стенде.

Подробнее о работе с конкретными парктрониками вы можете ознакомиться по следующим ссылкам: Флэшпоинт, Паркмастер, Кобра).

Читать еще:  Барашки или ручки-крутилки своими руками

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание

  • Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
  • от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
  • вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Передний парктроник и его монтаж

Зачем нужен передний парктроник? Оказывается, по большему счёту он и не нужен, но позволяет удобно парковаться к низким предметам, таким как клумба или дорожный бортик.

Установка переднего парктроника проводится следующим образом: подготавливается всё необходимое и уже затем устанавливается. Для начала разобраться следует с проводкой внутри машины. Обычно рекомендуется использовать витую пару с сечением в 0,2 мм. Порядка 12 метров провода будет достаточно. Из них восемь метров только пойдут от багажника, где будет установлен блок, до передней правой фары. Отсюда же пойдут два провода к динамику и кнопкам: парктроник и park assist. Кроме этого, ещё два провода пойдут к заднему бамперу, где будут стоять ещё два датчика.

По сути, двух кнопок: парктроник и park assist — условно не существует. Можно поставить обычную кнопку от парктроника или же заказать специальную. Также нужно будет подготовить штекеры к кнопкам и блоку, а ещё необходимые контакты блока и кнопок. Не забываем и про штекер динамика, изоленты разного вида и гофру для витой пары.

Принцип работы парковочной системы

Что касается деталей, которые пойдут на внешнюю сторону машину, то это 12 датчиков, включая задний парктроник. Здесь стоит знать, что передние боковые датчики различаются от остальных (их бывает два). Также различны и кронштейны передних боковых датчиков. Тем, у кого уже стоит на автомобиле задний парктроник, нужно будет всего восемь датчиков, а не двенадцать.

Можно взять проводку для переднего бампера от VW Touran. По сути, проводка рассчитана на шесть датчиков, но есть один нюанс. В Туране проводка переднего бампера начинается с левой фары, а на некоторых автомобилях, таких как Октавиа, с правой. Хотя это и не имеет большого значения, когда пинуешь штекер в бампере, но при распиновке знание этого нюанса пригодится.

Что касается заднего бампера, то сюда добавляются два провода и два штекера устанавливаются к боковым датчикам. И конечно же, обязательна установка другого блока парктроника.

Читать еще:  Безлопастной вентилятор своими руками

Видео об установке парктроника:

Начинаем, собственно говоря, и саму процедуру установки. Снимаются оба бампера, фары, обшивка багажника. Вынимается приборная панель, бардачок, правый подкрылок. Рекомендуется делать всё по схеме автомобиля.

Провода следует тянуть по левому порогу машины до самой приборной панели, откуда идут ответвления к переднему динамику и кнопкам. Затем протягиваем дальше над бардачком к заглушке в кузове, находящейся между передней дверью и передним правым крылом. В этой заглушке следует проделать отверстие, куда упаковать витую пару в гофре и протянуть дальше подкрылком до фары.

Все провода желательно обмотать тряпичной, а не обычной изолентой, чтобы было красиво.

Процесс установки и монтаж парковочного устройства

Экраны отличаются дизайном, своими свойствами. Так производители предлагают установить:

  • LCD-дисплей;
  • обычный;
  • звуковой;
  • c проекцией на стекло.

У каждого свои преимущества. Если водитель лучше ориентируется на сигнал, то обычный звуковой вариант радара подойдет идеально. Использующим во время парковки стекло заднего вида понравится панель с возможностью вывода изображения на экран.

Установка дисплея парктроника имеет несколько способов. Так каждый водитель может прикрепить его на зеркало заднего вида, слева или справа от руля, настроить простое звуковое оповещение на передней панели.

Над зеркалом заднего вида.

Справа от водителя.

В зеркале заднего вида

С проекцией на лобовое стекло.

Такой широкий выбор вариантов установки, поможет индивидуально подобрать удобный дисплей парктроника именно для вас.

Чтобы легко заезжать и выезжать со стоянки и не опасаться за повреждение автомобиля во время парковки, обратитесь за установкой к специалистам. Мастера компании «Jinstall» выполнят работы на высоком уровне. Пример нашей работы.

Парктроник своими руками

Во время моего последнего визита к родителям, у меня возникли трудности парковки автомобиля (большой пикап) в их гараже. И у меня возникла идея сделать простенький стационарный парктроник для гаража. Я использовал контроллер Arduino Duemilanove и ультразвуковой датчик расстояния (Sonar Range Finder).

Материал:

Для того, чтобы сделать парктроник своими руками нам понадобится:

  • Контроллер Arduino (я использовал Duemilanove)
  • Ultrasonic Range Finder
  • Провода
  • Пластиковый бокс
  • 9В источник питания
  • Трехцветный светодиод
  • Клей
  • Макетная плата

Сборка парктроника

1. Приклейте плату Arduino ко дну ящика при помощи клея или силикона и подведите питание к контроллеру.

2. Присоедините питание ультразвукового датчика 5В.

3. Подключите выход ультразвукового датчика «SIG» к выводу ШИМ Arduino (это нужно для того, чтобы мы могли слать импульсы в датчик, а потом считывать их возврат). Я использовал вывод 7 контроллера.

4. Перед подключением трехцветного светодиода, определите какие ноги за какой цвет отвечают. Красный, зеленый и синий я подсоединил соответственно к 11, 12 и 13 выводу Arduino.

5. Теперь осталось дело за программой. После тестирования ПО, если все нормально работает, то закрепите датчик на стене вашего гаража, а светодиод выведите в удобное для вас место.

Программа

К счастью, софт Arduino уже содержит пример для работы с ультразвуковым датчиком. Пример этот находится: File -> Examples -> Sensors -> Ping example. Откройте этот пример и скопируйте весь код в новый проект. Назовите его как-нибудь (к примеру Parking Example) и сохраните.

Внесем некоторые изменения в программу. Для начала мы увеличим интервал посылок к датчику, т.к. нам не нужно посылать сигнал каждые 100 мс, достаточно и 1 секунды.

Далее, мы должны установить номера выводов для светодиода. Для этого перед строкой

Теперь мы должны определиться, при каком расстоянии, какие цвета светодиода будут показываться. К примеру я сделал так: дальше чем 60 см от стены горит зеленый цвет, когда остается меньше 60 см, загорается синий цвет, а когда до стены остается менее 15 см загорается красный цвет.

Наш код с учетом вышеприведенных вычислений будет таким:

Вышеприведенный код управляет выходами Arduino для индикации определенного цвета светодиода, в зависимости от дистанции до препятствия (в данном случае автомобиль), которую определил ультразвуковой датчик. Наш конечный код будет выглядеть следующим образом:
