Как сделать подогрев зеркал своими руками

Как сделать подогрев зеркал своими руками

  1. Разновидности подогрева
  2. Самый простой способ изготовления зеркала с подогревом
  3. Несколько полезных советов
  4. Видео

Оснащать наружные зеркала функцией подогрева начали совсем недавно, следовательно, такой опцией оснащены только «молодые» автомобили. Но многим владельцам старых моделей, тоже хочется установить на своего железного коня такую модную и полезную «фишку», которая к тому же дополнительно способствует безопасности вождения. Зеркала заднего обзора не запотевают и не замерзают в любое время года, значит, у водителя имеется 100-процентный обзор.

В настоящее время многих автолюбителей интересует, как сделать подогрев зеркал своими руками? Это не только возможно, но и очень выгодно – значительно экономит финансы.

Простой и сложный способ

Для того, чтобы определиться с тем, будем ли мы совсем уж экономить или купим готовые нагревательные элементы для зеркал, давайте разберемся с тем, с чем же придется столкнуться при самостоятельном изготовлении нагревательных элементов.
Во-первых, придется обзавестись хотя бы базовыми навыками работы с паяльником и приобрести вольфрамовые нити, которые будут использоваться в качестве нагревательного элемента. Кроме того, будет нужно что-то придумать с основой, на которую будут наклеиваться такие нити и стоит учесть, что вольфрамовые нити довольно сильно нагреваются и основу нужно будет брать такую, чтобы она не обгорала.

Куда более простым способом будет, конечно же, покупка готовых нагревательных элементов, которые подойдут для практически любых зеркал заднего вида. Этот вариант обойдется вам не намного дороже, но проблем с установкой у вас будет на порядок меньше, так что мы остановимся именно на простом способе организации подогрева для зеркал заднего вида.

Обогрев зеркал своими руками

Подготовка Honda Civic к Российской зиме

Привет хондаводы! Итак, активно наступают в России холода, боковые зеркала покрываются корочкой льда, который сложно отскрести. Лед с зеркал отходит достаточно сложно, иногда не без последствий — обдирание верхнего слоя покрытия зеркала. Сегодня Я посвятил целый день установке своими руками системы обогрева зеркал в своей Honda Civic! Теперь могу показать полный фото отчет по установке обогревательных элементов на зеркала.

Обледененное зеркало Honda Civic

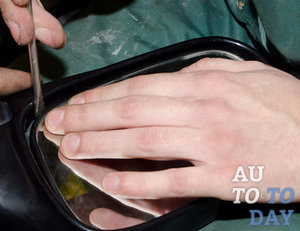

Разбор зеркала

Для начала нам надо полностью снять зеркала с машины. Чтобы снять зеркальный элемент Honda Civic, его нужно отогнуть в любую сторону и подлезть плоским инструментом чтобы снять с середины корпуса железный хомутик (его видно на фото ниже), я использовал обычный нож. Далее понадобится горячая вода, подойдет большая кастрюля или же ванная, кладем наше зеркало в горчую воду на несколько минут. Я надеюсь что до этого зеркальный элемент был теплый, а не с мороза, иначе оно просто треснет от перепада температур. При достаточно высокой температре, клей который держит зеркальный элемент к пластиковой подложке, размякнет и можно будет легко отсоединить само зеркакало от пластиковой подложки. Далее аккуратно вытаскиваем всю конструкцию. Если стекло отходит тяжело, то положите его ещё под горячую воду, не применяйте силу! Иначе может остаться без зеркал.
Второй вариант прогревать зеркальный элемент термофеном. Итак зеркало выходит из оправки, вытаскиваем его из пластикового держателя, очистите и обезжирьте обратную часть зеркала обезжиривателем, к обратной стороне будем приклеивать нагревательный элемент.

Снятый зеркальный элемент

Установка обогревательных элементов боковых зеркал

Примерка нагревающего элемента зеркала

Примерив обогревательный элемент я перехожу к пайки контактов.

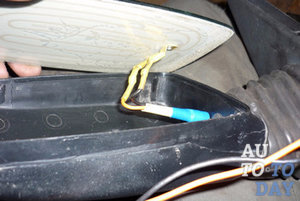

Припаянные контакты элемента обогрева зеркал

Пайка провода к контактам нагревательного элемента, это более надежно и безопасно, нежели скрутка. Не стоит просто зажимать провода на клеммах, делайте все аккуратно. После необходимо наклеить нагреватель на заднюю часть зеркала, которую предварительно обезжирил.

Обязательно загерметизируйте контакты

Желательно заизолировать паяные контакты, например тем же герметиком.

Новое отверстие для пропускания через него проводов обогрева

Так как на пластиковом держателе уже есть отверстия, но для контактов нагревательного элемента зеркала они подходят в самый раз, поэтому именно через эти отверстия надо пробросить для прокладки провода. Если у вас в зеркале нет отверстий под провода сделайте их сами.

Точки герметика для крепления зеркального элемента

Очистив пластик от капель старого клея. Разогрейте феном оправку, нанесите клей или термоклей, или герметик, который держит рабочую температуру (-30 +30), возможно использование двухстороннего скотча. Но скотч нужно полностью проклеить по всей поверхности.

Общий вид как проходят провода

Длина провода обогрева должна быть достаточной

Готовое зеркало с обогревом своими руками

Другая фотография зеркала с обогревом

Точность и аккуратность в работе вам поможет

Подключение зеркала к кнопке

Сама подача питания может осуществляться несколькими способами. 1. В машине уже может быть проводка под обогрев зеркал. 2. Подключение идет через провод питания нагревательного элемента заднего стекла. 3. Подключение на прямую. Я считаю что последний способ самый плохой, и к сожалению я не нашел те самые провода обогрева зеркал. Поэтому Было решено подключить обогрев зеркал к обогреву заднего стекла, на одну кнопку. Это будет проще всего и не нужно делать дополнительный выключатель. Сами элементы стоят около 15 долларов, не большая цена за комфорт зимой.

Читать еще:  Как собрать антенны для связи, телевидения, Wi-Fi своими руками

Проденьте провода с другой стороны двери и подключите к проводке

Зеркало с обогревом, спасает от обледенения очень хорошо

Подключение обогрева

Как я писал выше у вас 3 способа подключения. Я советую подключить обогрев к заднему стеклу, на 1 кнопку. Если вы знаете способ лучше Я буду рад его узнать. Во первых один из любых проводов, обоих обогревательных элементов зеркал, нужно сделать общей массой с кузовом, для этого либо подключите провода непосредственно к кузову, либо подключитесь к какому нибудь проводу с массой. Главное удостоверьтесь что провод правильный, просто «прозвонив» провод и кузов. Во вторых другой провод, обоих обогревательных элементов зеркал, нужно соединить между собой. И уже этот провод соединить с проводом обогрева заднего стекла. К кнопке самой подключаться не нужно и глупо, нужно подключаться либо к реле обогрева заднего стекла (черный с синем провод), либо реле F50 (бело зеленый провод). Провод идет от коробки предохранителей салона к коробке предохранителей моторного отсека. Сечение своего провода для обогрева нужно брать не тоньше чем провода автомобиля в целом, по желанию в разрыв питания можно подключить предохранитель на 7.5 или 10 Ампер. Общение питание для обогрева 12 вольт. Безопасность, это прежде всего аккуратность. Возьмите провода достаточно толстого сечения, помимо скруток паяйте соединения, старайтесь изолировать все голые участки. По сути вам нужно соединить 2 обогревательных элемента между собой и подключить к аккумулятор. Так же перед началом работ советую почитать статью о пайке.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

  • Автоэкзотика — 1 мая
  • Jap Days — 22 Июня
  • JAP CAR FEST — 19-21 июля
  • Москва
  • Санкт-Петербург
  • Минск
  • Уфа

EJ9 и EK3 — записки инженера о Honda Civic 1998. 2010 – 2019 . Вся информация приводится для ознакомления, автор не несет ответственности за вред полученный в результате применения материалов сайта, находясь на сайте вы подтверждаете своё согласие с этим. Сделано Хондоводом для Хондоводов. Автор: Илья Серб Все изображения имеют авторство Карта сайта Honda Civic, всем VTEC!

Несколько важных деталей

Для разборки зеркал вам понадобятся отвертки разных размеров, а также шестигранные ключи. Необходимо будет найти место в салоне автомобиля для установки включения и выключения обогрева.

Чтобы разобрать боковое окно, сначала ослабьте крепежные винты. С помощью строительного фена смягчите зеркальные элементы. Если этот инструмент недоступен, водитель может использовать горячую воду. Зеркало надо полностью поместить в воду, после этого разбор пойдет намного проще.

Важно! При демонтаже надо пользоваться пластиковыми элементами, чтобы не повредить конструкцию и не поцарапать стекло.

Чтобы получить максимальный эффект от работы подогрева, элементы должны быть приготовлены так, чтобы контакты не касались покрытия. Контакт нагрева и покрытия приводит к выгоранию. Все работы могут быть выполнены самостоятельно. Однако лучше обратиться к специалисту, он поможет в установке и выполнит правильный монтаж, так чтобы не возникло непредвиденных ситуаций во время работы нагревателей зеркал.

Установку и сборку необходимо выполнять последовательно. Каждый этап выполняется друг за другом (пропускать определенные действия нельзя). Таким образом, подогрев зеркал принесет водителю нужный комфорт. В сырую погоду, мороз зеркала всегда будут чистыми и сухими.

Устанавливаем подогрев зеркал

Подогрев, на самом деле, устроен максимально просто, можно даже сказать – примитивно. Потому, если кто-то не считает себя опытным электриком, эта задача все равно не покажется сложной. Главное – запомнить некоторые правила, которые будут основой для успешной эксплуатации зеркал с подогревом:

  • перед установкой нагревательного элемента следует позаботиться о теплоизоляции корпуса зеркал;
  • если будет устанавливаться лампочка, то она не должна соприкасаться с внутренней стороной зеркала;
  • следует приобретать только качественные материалы, чтобы установленная система подогрева в ходе эксплуатации не вышла из строя;
  • следует четко выполнять все требования безопасности.

Процесс установки

Теперь можно переходить непосредственно к монтажу греющих элементов. Для начала примерьте их к пластику и просверлите отверстия для контактов. Не переборщите с их размером. Иначе внутрь может попадать вода, что станет причиной замыкания. После чего клеем или двусторонним скотчем прикрепите нагреватель к зеркалу, а само зеркало к пластику. Клеить нужно так, чтобы контакты нагревателя не касались зеркального покрытия, иначе оно выгорит. Осторожно протяните провода через просверленные в кожухе отверстия.

При сборке зеркала убедитесь, что винты креплений и внутренняя перегородка не повредят греющий элемент. После того, как вы зеркало собрали можно проверить, как работает обогрев, подсоединив контакты к аккумулятору. Уже через пару минут должно почувствоваться тепло.

Осталось только установить зеркало на свое место, протянуть провода в салон и подсоединить к кнопке включения. Саму кнопку подключают к аккумулятору, а провод, управляющий ею, к замку зажигания. Лучше всего подключиться к кнопке обогрева заднего стекла.

Устройство системы

Существует всего несколько типов нагревательных элементов для обогрева зеркал:

  • проволочного типа. В качестве нагревательного материала используется проволока из резистивного сплава, которая улаживается на термостойкий материал. Такая конструкция – самая простая в изготовлении, что позволяет соорудить нагревательный элемент для авто своими руками. К недостаткам можно отнести плохую теплоотдачу и неравномерный прогрев;
  • с использованием проводника печатного типа. Печатный резистивный элемент представляет собой трафарет, напечатанный токопроводящим составом на полимерной пленке. Метод изготовления позволяет покрыть токопроводящим составом большую площадь, что положительно сказывается на скорости работы обогрева. Именно печатный элемент получил наибольшее распространение, а поэтому чаще всего используется, чтобы сделать обогрев зеркал своими руками;
  • с использованием комбинированного отражателя. В таком типе конструкции зеркальный элемент совмещает в себе отражательную и нагревательную функции. Токопроводящий состав методом напыления наносится непосредственно на обратную сторону отражательного элемента. В другой вариации на лицевой стороне зеркала нанесена тонкая «змейка», которая является токопроводящим элементом с антиослепляющим действием.
Читать еще:  Простой паяльник для пластиковых труб своими руками

Что нужно для установки

Чтобы самостоятельно сделать автомобильный обогрев боковых зеркал, вам потребуется:

  • стекло, оборудованное нагревательным элементом. Такие вы можете найти в продаже, если в определенных комплектациях на ваш автомобиль штатно устанавливался подогрев боковых зеркал. В ином случае вам потребуется нагревательный элемент. Для наиболее массовых автомобилей существуют заготовки, максимально повторяющие форму зеркал. Также продаются универсальные комплекты, из которых самостоятельно нужно будет вырезать форму своего отражателя. Токопроводящий элемент можно изготовить своими руками;
  • специальные разъемы «мама», которые будут подходить под форму «папа», монтируемые заводом изготовителем зеркал с подогревом либо универсальных нагревательных элементов. Если вы изготавливаете нагревательный элемент для зеркал своими руками, нужно купить 2 пары разъемов;
  • двухпиновый провод либо два провода по отдельности достаточной длины, для того чтобы подключить систему к реле обогрева в монтажном блоке. Термоусадочные кембрики.

Из инструментов вам потребуется минимальный набор электрика: паяльник, канифоль, припой, пассатижи для обжимки клемм, зачистки проводов, приспособа для протягивания проводов через гофру двери, зажигалка для термоусадочных кембриков. Также желательно иметь клеевой пистолет, так как в некоторых авто зеркала заднего вида после протягивания проводов желательно заново герметизировать. Разумеется, не обойтись без необходимого для вашего авто набора для снятия дверных карт и пластиковых панелей, чтобы добраться до монтажного блока.

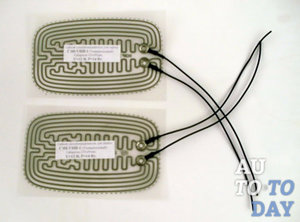

Универсальный нагреватель

После покупки универсального нагревателя обязательно проверьте его мультиметром (в режиме измерения сопротивления на предмет обрыва цепи). Подгоняя универсальный элемент под форму стекла, не повредите токопроводящие дорожки. Каждая оборванная цепь – отсутствие нагревание по всей длине линии, которую вы перерезали, или полный выход из строя подогрева.

Если вы не смогли подобрать на свой автомобиль готовый нагревательный элемент, замерьте размеры стекла, чтобы подобрать максимально схожий по габаритам резистивный нагреватель. Лучше выбрать меньший по габаритам экземпляр, чтобы не пришлось его подгибать, поскольку часто это выводит нагревательный элемент из строя.

Наиболее популярны на данный момент нагреватели фирмы 3М. Для установки вам нужно всего лишь обезжирить поверхность, снять защитный слой с обратной стороны и наклеить элемент на обратную сторону зеркала.

Подогрев зеркал — может ли он улучшить видимость в авто?

  • Подогрев зеркал — может ли он улучшить видимость в авто?
  • 1. Как самостоятельно сделать подогрев зеркал.
  • 2. Обогрев зеркал с помощью лампочек.
  • 3. Процесс установки зеркал с подогревом.
  • 4. Что нужно для установки зеркал с подогревом.

Всей своей базисной основой подогрев боковых зеркал располагает в качестве любого электрического нагревателя, который конечно же является низкотемпературным, кнопки управления (панели) и электропроводки. Важно заметить, что электрическая схема, которая затрагивает подогрев зеркал будет в обязательном порядке подключаться к бортовой сети, которая в своем арсенале будет носить 12 вольт электричества автомобиля.

Если будет происходить замыкание контактов кнопки или панели включения, то будет происходить и включение и задействование подогрева зеркал элемента нагревательного. В таком случае будет происходить нагревание поверхности зеркал посредством тока, вследствие чего оно будет нагреваться и весь лед, который образовался на зеркале будет таять. Помимо этого такое устройство помогает предотвращать запотевание зеркал, что также является достаточно весомым аргументом для установки данной детали.

  • 1. Как самостоятельно сделать подогрев зеркал.
  • 2. Обогрев зеркал с помощью лампочек.
  • 3. Процесс установки зеркал с подогревом.
  • 4. Что нужно для установки зеркал с подогревом.

1. Как самостоятельно сделать подогрев зеркал.

Важно также заметить, что в современном мире существует несколько видов подогрева зеркал:

— с проводниковыми нагревателями, которые наносятся непосредственно на плату;

— с проволочными нагревателями;

— с пленочными нагревателями;

— с ламповыми нагревателями.

Важно заметить, что принцип установки всех подобных устройство остается одним единым – нужно попросту разобрать корпус стекла и установить внутри его нагревательный элемент.

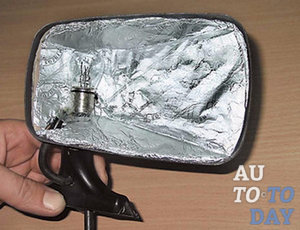

2. Обогрев зеркал с помощью лампочек.

Такого рода способ нашел свое применение самым первым. Далеко не секрет, что любая лампочка накаливания – это обычный нагревательный прибор. Это связано непосредственно с тем, что около 90% электроэнергии превращается в тепло, в то время как 10% преобразуется в излучение света. Самый оптимальный вариант будет заключаться в двух маломощных лампочках. Их размер должен достаточно просто вмещаться в корпус зеркала. При этом важно заметить, что их установка должна происходить так, чтобы они вообще не касались обратной стороны зеркала, ни передней стенки корпуса. Таким образом нужно будет произвести снятие корпуса зеркала. Это делается достаточно просто: снимается обшивка двери и далее нужно добраться до стоек, посредством которых держатся зеркала. После этого можно приступать к разбору самого корпуса.

Важно заметить, что делать это необходимо с увеличенной аккуратностью для того, чтобы пластик не повредился во время проводимых работ. Таким образом нужно произвести защиту посредством термостойкого материала передней стенки. Сверху теплоизоляции нужно приклеить фольгу, посредством которой тепло будет отражаться от передней стенки и направляться непосредственно на зеркало. Саму лампочку необходимо будет зафиксировать. Подключение ее к проводам может производиться при помощи патрона или термостойких хомутов. В том случае, если совсем мало места внутри корпуса, то к контактам лампы следует припаять провода и хорошо их изолировать для исключения замыкания.

Кроме того, положение проводов должно быть свободным, чтобы не было изгибов и натяжки, а зеркала могли регулироваться в штатном порядке. Если автомобилист все сделал правильно, то с головой хватит тепловой энергии, которую будут издавать две 10-ваттные лампочки. В таком случае можно будет обогреть зеркало и избавиться от наледи за несколько минут. Не рекомендуется держать включенными данные устройства на протяжении длительного периода, так как это приводит к расплавлению пластика и деформированию зеркал.

Читать еще:  Устройство для очистки воздуха от дыма своими руками

3. Процесс установки зеркал с подогревом.

После того как автомобилист убедится, что элемент нагревания будет совпадать с размерам зеркала, то можно приступать к непосредственной процедуре наклеивания. Тем не менее, заранее следует определить сторону корпуса, с которой будут делаться дырки для проведения проводов от термоэлемента. Произведение подогрева зеркал – совсем нехитрое дело, но все же делать нужно это основательно. После того как будет наклеен нагревательный элемент на сторону зеркала, которая является обратной и обезжиренной, необходимо убедиться в том, что все приклеилось достаточно надежно. Все провода к контактам нагревателя лучше всего припаять, а не попросту прикрутить их.

Дальше нужно произвести очистку пластиковой рамки от частей старого клея, произвести обезжиривание в местах соприкосновения с зеркалом и нанести свежий слой клея. После того как нанесенный клей немного подсохнет, следует начать приклеивание зеркального стекла к рамке. Следовательно, нужно будет все собрать, проводя дотянуть до точки слияния с электросетью части борта автомобиля и присоединиться к отдельному пункту управления. Вообще, процесс прокладывания электропроводки является достаточно привередливым процессом, но описать его не получиться для универсального случая, так как все зеркала у транспортных средств разные.

Конечно же, извлечь и прочитать информацию об установке подогрева зеркал своими руками можно будет достаточно просто и быстро, чего не сказать о затратах времени и сил при проведении практической составной данной процедуры. Тем не менее, все эти силы, средства и время будут стоить этого долгожданного результата, который будет превосходить все ожидания автолюбителя.

4. Что нужно для установки зеркал с подогревом.

Так как процедура достаточно ресурсоемкая, могут возникнуть определенные сложности при проведении всех операций. Сначала необходимо произвести снятие зеркал с транспортного средства. После этого, посредством нагревания обыкновенным феном для волос жены, нужно произвести их раскрытие. После этого попросту извлекается зеркальный элемент из пластиковой оправы, что конечно же должно производится с особой аккуратностью, хотя это и просто. В большинстве случаев данное зеркала крепится посредством клея, следственно нужно продолжать нагревание данного элемента чтобы клей «оттек».

А еще лучше направить поток горячей воды на зеркало, что еще быстрее обезоружит едкий клей. Тем не менее, нельзя использовать кипяток чтобы не испортить само зеркало. Для того чтобы отсоединить от пластика корпуса зеркальное стекло нужно использовать нож, но делать все с особой осторожностью. После того как зеркальный элемент будет находится в руках автомобилиста, следует произвести обезжиривание задней части, того места, где будет приклеен будущий нагревательный элемент. Если всю процедуру произвести в вышеуказанной последовательности и придерживаться всех незаурядных правил, то можно добиться максимального результата в конце проведения всех операций.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство системы подогрева зеркал

Прежде чем приступить к установке, необходимо разобраться в устройстве системы. На свой автомобиль можно установить уже готовые зеркала с подогревом. Тогда достаточно подсоединить новые элементы. Или же можно заняться тюнингом самостоятельно. Второй способ более трудоемкий, занимает больше времени, однако наиболее привлекательный по цене.

Схема обогрева:

  • кнопка – обычно располагается на панели управления или на двери со стороны водительского кресла, обеспечивая запуск;
  • электропроводка – требуется для передачи тока, питания;
  • нагревательный элемент – представленный пленочными моделями, нагревателями на основе проволоки или печатных проводников.
  • предохранитель – требуется для эффективного питания;

Система подключается к бортовой сети через отдельную кнопку или же подсоединяется к подогреву заднего окна. При правильной сборке конструкции обеспечивается быстрый нагрев зеркал и удаление влаги с их поверхности, когда это требуется.

Ход работы

Всю работу можно поделить на 2 этапа:

  • сборка;
  • установка.

Сборка

Сборка нагревательного элемента формируется новым содержанием колодки-выключателя, которая показана на схеме обогрева зеркал.

Этапы установки

1. Снятие карты двери.

Для того чтобы снять карту двери, выкрутите все винты в торце карты, в ручке и винты крепления динамиков. После этого снимите ручку, открутите спрятанные за ней винты. Дальше со стороны зеркала начинайте снимать карту.

2. Удаление зеркала.

Удалите боковые зеркала в сложенном положении. Для этого нужно выкрутить саморезы, которые крепят его к двери.

Разъедините провода. Далее, отсоедините зеркальный элемент, потянув за его нижнюю часть. Само зеркало прикреплено к пластиковому каркасу, которое нужно отсоединить с помощью фена.

После этого нагревательный элемент нужно приложить к пластику и вырезать соответствующие отверстия под контакты. Дальше снимите защитный слой и приклейте нагревательный элемент к зеркалу, а потом к пластику.

Сначала нужно протянуть провода через корпус бокового зеркала, обжимая и подключая контакты. После этого нужно установить на место зеркальный элемент. Дальше проводим установку конструкции на свою поворотную платформу.

Подогрев боковых зеркал идеально подойдёт для водителей, которые живут в холодном климате и которым часто приходится тратить время на выскабливание льда или снятие влаги со стекла. Нагревательные катушки автоматически очищают поверхность, так что водители могут ясно видеть заднюю часть дороге. Поскольку цена на готовые боковые зеркала с подогревом довольно высока, многие умельцы сами устанавливают подогрев. Имея необходимый инструмент, это возможно сделать в домашних условиях самостоятельно. А вы уже установили обогрев зеркал заднего вида?
