Регулируемый миниатюрный DC/DC-преобразователь: получаем из USB любое напряжение от 1 до 24 В

Содержание

• Вступление
• Внешний вид, конструкция и схемотехника DC-DC преобразователя
• Технические испытания DC-DC преобразователя
• Предельные режимы работы преобразователя и защита от короткого замыкания
• КПД преобразователя
• Итоги и выводы

Вступление

Когда в радиолюбительском или даже профессиональном арсенале требуется регулируемый источник питания невысокой мощности, то в его качестве может выступать DC-DC преобразователь, питаемый от 5-Вольтового телефонного зарядного устройства или даже от USB-порта компьютера.

Это тем более интересно, что телефонных зарядок, от которых можно запитать такой преобразователь, в каждом доме скопилось чуть более, чем гуталина на гуталиновой фабрике. 🙂

Представленный в этом обзоре DC-DC преобразователь имеет встроенный вольтметр и позволяет получить из стандартных 5 Вольт любое напряжение от 1 до 24 Вольт (и даже чуть более, как покажет тест).

(изображение со страницы продавца на Алиэкспресс)

Основные технические параметры DC-DC преобразователя

Характеристики взяты со страницы продавца; некоторые из них по ходу обзора придётся поправлять, в том числе и в лучшую сторону, как ни странно.

Цвет индикатора напряжения может быть красным или зелёным (по выбору потребителя).

Цена преобразователя на момент обзора — около 250 российских рублей ($3.5). Проверить актуальную цену или приобрести устройство можно здесь.

Внешний вид, конструкция и схемотехника DC-DC преобразователя

Преобразователь изготовлен в виде платы с USB-разъёмом, установленной в корпусе из прозрачного голубого пластика:

Прозрачность и гламурный цвет корпуса производят очень приятное впечатление. Хотя, на самом деле, корпус здесь сделан прозрачным не для красоты, а с функциональной целью: чтобы были видны показания встроенного вольтметра.

Корпус — неразборный, его половинки склеены «насмерть».

Вблизи выходных клемм на корпусе имеется оребрение, сделанное, видимо, чтобы корпус не скользил в руке. Но это оребрение оказалось не при деле: удобнее брать в руки устройство ближе к разъёму USB.

На обратной стороне обозначено функциональное назначение изделия:

Кроме того, здесь указана полярность выходных клемм и назначение расположенного с лицевой стороны многооборотного переменного резистора.

Через прозрачный корпус можно более-менее разобраться, как устроен преобразователь.

За оребрением корпуса (на его правой стороне) скрывается маленькая 6-ногая микросхема преобразователя — его главная деталь. На ней проставлена маркировка B6289M. По всей видимости, это — один из клонов популярной микросхемы для повышающих преобразователей MT3608.

Но в данном случае наш преобразователь в целом — повышающе-понижающий. Судя по наличию двух дросселей, здесь применена схема SEPIC, которая и позволяет превратить повышающий преобразователь в повышающе-понижающий.

В качестве выпрямительного диода использован диод Шоттки SS34, имеющий малую величину прямого падения напряжения.

Микросхема имеет встроенный тактовый генератор на частоту 1.2 МГц.

За измерение напряжения и индикацию отвечает «многоногая» микросхема NUVOTON N76E003AT20. Это — аналого-цифровой процессор с 12-битным АЦП. В данном случае этот процессор запрограмирован на роль вольтметра.

Между индикатором и разъёмом USB расположен элемент, обозначенный F1. Это — предохранитель (FUSE), при штатной работе устройства он не должен срабатывать. Но производитель всё-таки подстраховался на всякий случай. Кроме того, производить ещё и настоятельно рекомендует не допускать коротких замыканий.

Наконец, за регулировку напряжения отвечает голубой переменный резистор с ребристой латунной ручкой. При её вращении главное — не прикладывать излишнюю силу, когда она дошла до конечного положения.

Для установки напряжения с точностью 0.1 В вращать ручку надо очень медленно и плавно с того момента, когда напряжение начинает приближаться к требуемому значению. В принципе, миссия — выполнима.

Технические испытания DC-DC преобразователя

Первым делом проверяем реальные пределы регулировки напряжения и точность его измерения встроенным вольтметром.

Устанавливаем положение максимального напряжения:

Итого, по показаниям мультиметра напряжение составило 27.1 В, а по показаниям вольтметра преобразователя 25.9 В. Показаниям мультиметра при этом доверяем больше; ибо это — какой-никакой, а измерительный прибор всё-таки!

Погрешность встроенного вольтметра составила 4.4%. Это — не идеально, но терпимо. При установке напряжения по встроенному вольтметру просто можно учитывать этот факт «в уме».

Теперь устанавливаем минимальное напряжение:

Итого, по показаниям мультиметра напряжение составило 0.61 В, а по показаниям вольтметра преобразователя 0.5 В.

Здесь встроенный вольтметр показывает напряжение только с одной значащей цифрой, и погрешность получается куда больше, аж целых 18%.

Мораль: для очень низких напряжений всё-таки лучше контролировать его установку с помощью внешнего прибора, иначе погрешность может оказаться слишком высокой.

Но главный итог состоит в том, что диапазон регулировки выходного напряжения не только уложился в заявленные пределы, но и даже перевыполнил их! [оркестр играет туш]

При этом, исходя из схемотехники и свойств микросхемы преобразователя, можно предположить, что нижняя граница диапазона регулировки напряжения всегда будет около 0.6 В, а верхняя граница будет зависеть от разброса номиналов резисторов в схеме, но в любом случае будет выше 24 В.

Предельные режимы работы преобразователя и защита от короткого замыкания

Далее проверяем предельный отдаваемый ток преобразователя при разных выходных напряжениях. Проверка производилась только в диапазоне напряжений, официально заявленных производителем.

Проверка осуществлялась при питании от телефонного адаптера 5 Вольт / 2 Ампера; причём работоспособность адаптера при максимальном выходном тока 2 А была ранее успешно проверена.

При этой проверке возникла сложность с определением точной границы начала выхода преобразователя из режима стабилизации заданного напряжения.

Дело в том, что при превышении допустимой отдаваемой мощности защита от перегрузки и короткого замыкания в устройстве срабатывает не мгновенно, а постепенно. В связи с этим граница устойчивости режима определялась немножко «на глазок», по заметному падению напряжения выхода (более, чем на 0.1 В).

Приведённые здесь режимы — предельные, и длительная эксплуатация в них крайне не рекомендуется (нагрев корпуса был ощутимым).

При этой проверке выяснилось, что при установке на выходе малых напряжений и большого тока на выходе появляются колебания с частотой около 80 кГц, по форме близкие к синусу:

Здесь показана осциллограмма при выходном напряжении 1 В и токе 0.7 А; но первые признаки таких колебаний наблюдались, начиная с тока в 0.27 А.

Устраняются эти колебания, как обычно, с помощью конденсатора, подключенного к устройству снаружи, но расположить его надо близко к выходным клеммам преобразователя (оказалось достаточно 4.7 мкФ). Если этот же конденсатор установить на дальнем конце кабеля длиной 1 м (например), то колебания только слегка сглаживаются, но не устраняются.

Что касается защиты от коротких замыканий, то оптимальной её назвать нельзя. При напряжении 7.5 В ток короткого замыкания на выходе составил почти 2.5 А, а потребляемый ток — 1.55 А.

В таком режиме вся потребляемая мощность рассеивается внутри корпуса преобразователя, что опасно для его жизни и здоровья, если замыкание окажется длительным. При кратковременных замыканиях (2-3 секунды) преобразователь остаётся живым (проверено).

КПД преобразователя

КПД проверен в различных режимах работы преобразователя при мощности на выходе 3 Вт (номинал, установленный производителем). Исключение — режим с напряжением выхода 1 Вольт, в котором получить мощность выхода 3 Вт не удалось.

КПД даже в самом благоприятном варианте не дотянул до обещанных производителем 94%.

Вероятно, причина кроется в том, что применена более сложная схема устройства, чем та, под которую рассчитана микросхема преобразователя.

Она разработана для повышающих преобразователей; а использована в повышающе-понижающем преобразователе, имеющем дополнительные элементы, и, следовательно, дополнительные источники потерь.

И, последний вопрос — о пульсациях.

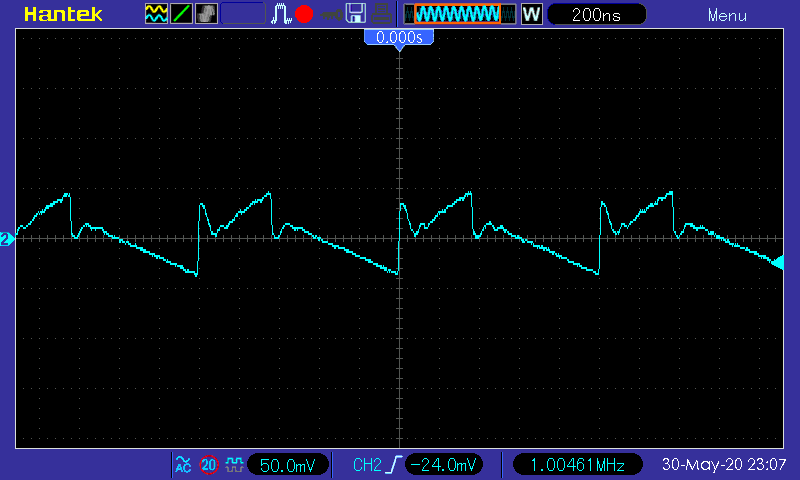

Ниже приведена осциллограмма пульсаций при выходном напряжении 7.5 В и токе 0.4 А:

Размах пульсаций составил около 80 мВ, т.е. примерно 1% от величины выходного напряжения.

В большинстве случаев это — приемлемая величина; но при применении преобразователя для питания устройств, чувствительных к помехам, может потребоваться их дополнительное подавление традиционным способом — с помощью конденсаторов. Конденсаторы в таких случаях желательно использовать в комбинации «керамика + электролит» и по принципу «чем больше, тем лучше».

Итоги и выводы

Даже такое простое устройство заставило вспомнить о том, что ничего идеального в этом мире нет. 🙂

Преобразователь оказался вполне работоспособным и «пригодным к употреблению», но при его применении необходимо учитывать особенности этого устройства.

Во-первых, при работе со значительными токами и малыми напряжениями следует подключать дополнительный внешний конденсатор вблизи выходных клемм (для подавления «генерации» на 80 кГц). Большой ёмкости не требуется, достаточно от 4.7 мкФ.

Во-вторых, при работе с чувствительной аппаратурой так же может потребоваться установка дополнительных конденсаторов, подавляющих пульсации; но уже с более «серьёзной» ёмкостью.

В-третьих, надо помнить о недопустимости коротких замыканий на сколь-нибудь длительное время.

И, наконец, в-четвёртых, надо помнить и о том, что при питании преобразователя не от сетевого адаптера, а от от порта USB компьютера есть ограничения на ток, отдаваемый этими портами (500 мА для USB 2, и 900 мА для USB 3). Для примерного расчёта допустимого выходного тока преобразователя может помочь приведённая в обзоре таблица с КПД устройства при разных выходных напряжениях.

Окончательный список «плюсов» и «минусов».

Плюсы:

— широкий диапазон регулировки выходного напряжения, превосходящий заявленный производителем;

— возможность использования с кратковременным превышением допустимой выходной мощности;

— наличие встроенного вольтметра;

— возможность настройки выходного напряжения с точностью до 0.1 В;

— возможность питания от широко распространённых зарядных устройств для мобильных телефонов;

— возможность питания от USB-портов компьютеров (с ограничениями по мощности);

— приятный внешний вид, малые габариты и вес.

Минусы:

— малая эффективность защиты от коротких замыканий;

— необходимость дополнительных конденсаторов для подавления помех (особенно — при малых напряжениях и высоких токах);

— КПД ниже заявленного производителем.

Приобрести этот преобразователь можно на Алиэкспресс проверить актуальную цену или купить.
