Burson Audio Swing: внешний предварительный усилитель/ЦАП

Burson Audio Swing: внешний предварительный усилитель/ЦАП

Встречаем первый русскоязычный обзор «внешнего предварительного усилителя/ЦАП-а»: Burson Audio Swing. Всем привет! В линейке компании Burson Audio существует ряд усилителей без выделенного цап-а, в качестве примера могу привести усилки Burson Audio Fun и Bang. Появившийся совсем недавно «Swing» можно подключить к вышеперечисленным усилителям, но никто не запрещает использовать стороннее оборудование. Swing имеет два режима вывода сигнала (напрямую как USB DAC и в режиме предусилителя).

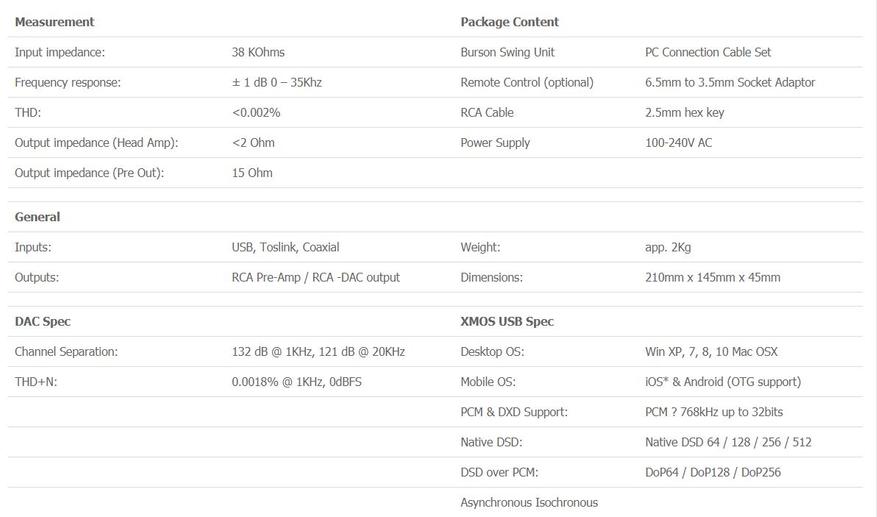

Технические характеристики:

Упаковка.

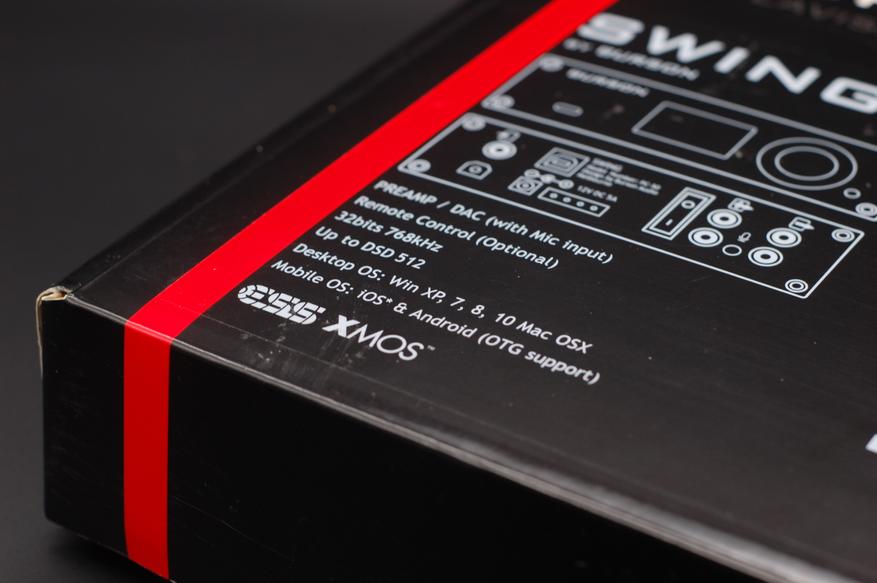

Поставляется Burson Audio Swing в достаточно крупной картонной коробке. Вся основная информация размещена спереди, указаны технические характеристики и выбранная конфигурация. Обращаем внимание на табличку «5 лет гарантии». С обратной стороны и по бокам — пусто, поэтому на коробке я останавливаться не буду.

В природе существуют три разные конфигурации:

Из особенностей: есть полноценная поддержка DSD512, полноценная поддержка PCM 32 bit/768kHz, есть микрофонный вход 3.5 мм. Заявлена совместимость со всеми популярными операционными системами, включая iOS, Windows XP/7/8/8.1/10/Android. Так же поддерживается OTG режим.

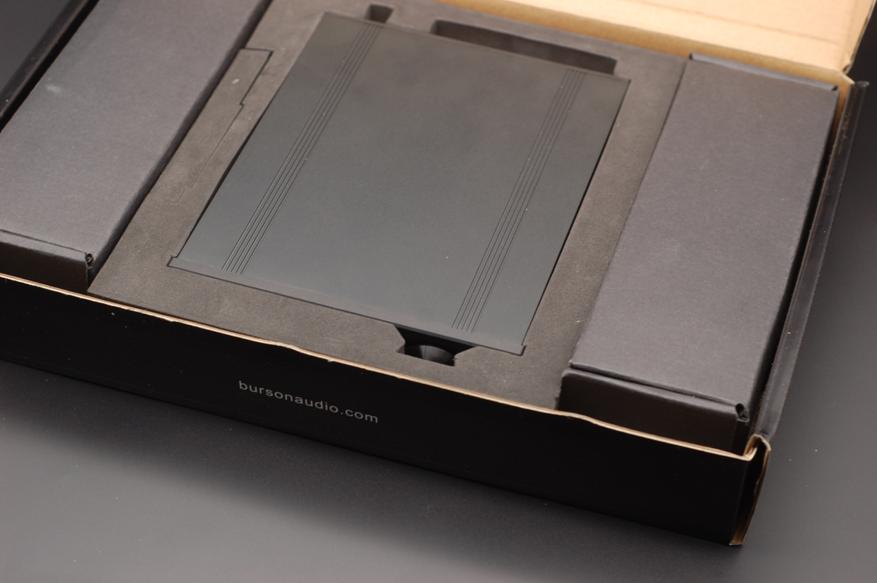

Внутри по центру расположен герой обзора, по бокам две одинаковые коробки с содержимым, о котором поговорим в разделе «комплектация».

Комплектация.

Комплектация великолепная, не хватает только пульта управления:)

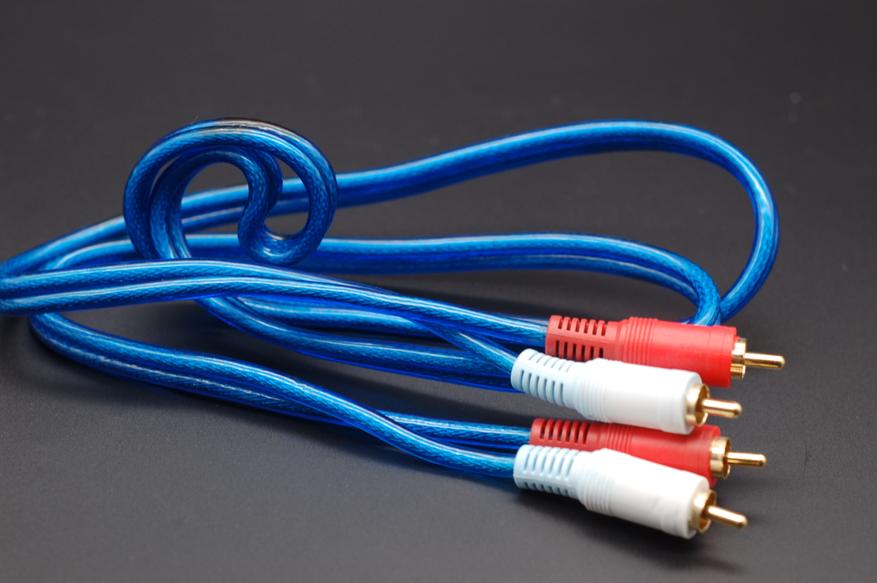

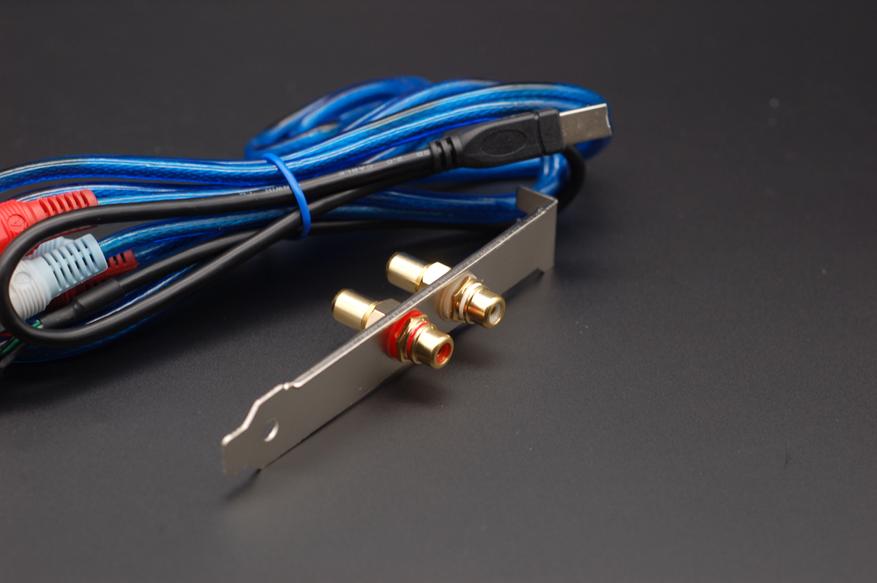

Положили соединительный кабель 2RCA-2RCA, с помощью этого кабеля можно подключать устройство к усилителю, или вывести сигнал на заднюю панель персонального компьютера.

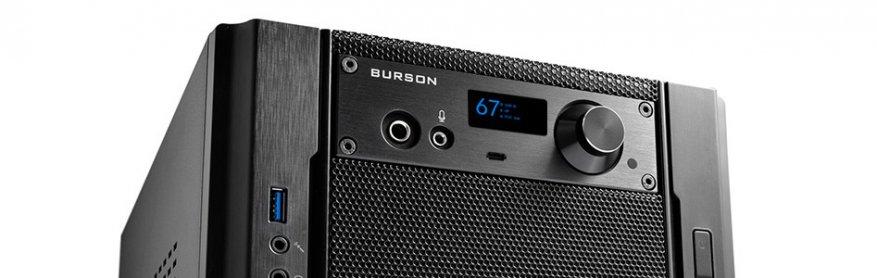

Да, по-прежнему можно закрепить корпус внутри системного блока. Выглядит это так:

Swing устанавливается вместо DVD привода, по бокам крепится винтами и далее подсоединяется тот самый RCA кабель. Далее кабель проходит внутри системного блока и крепится к специальной металлической планке:

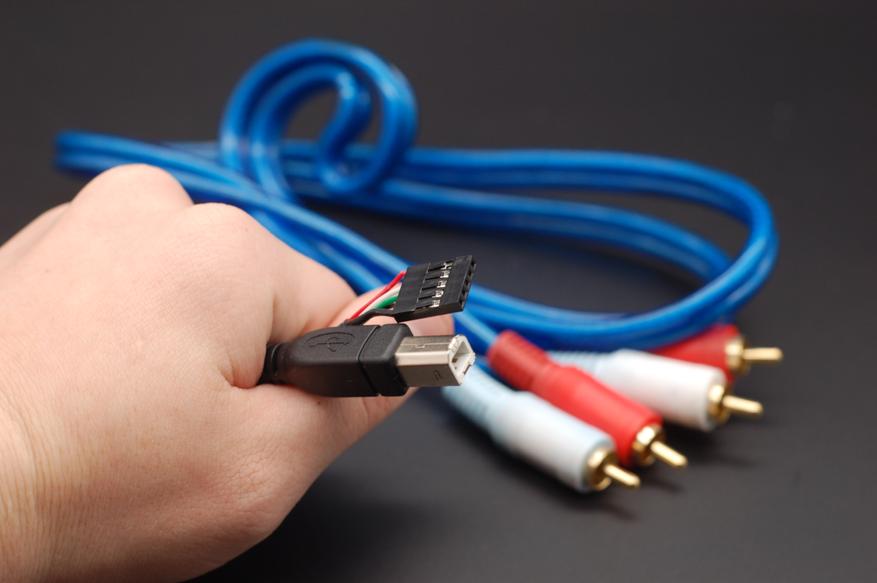

Для USB подключения используется кабель с контактом для материнской платы (как на передней панели).

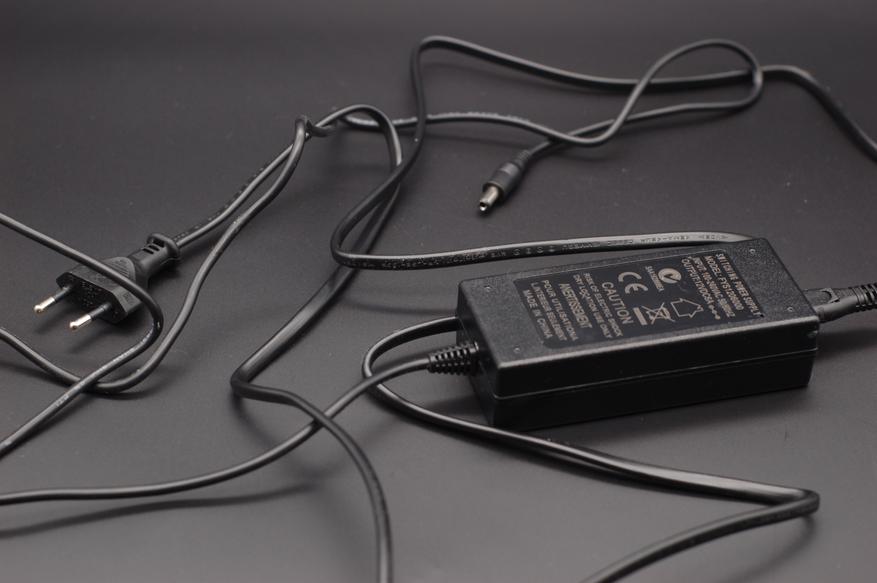

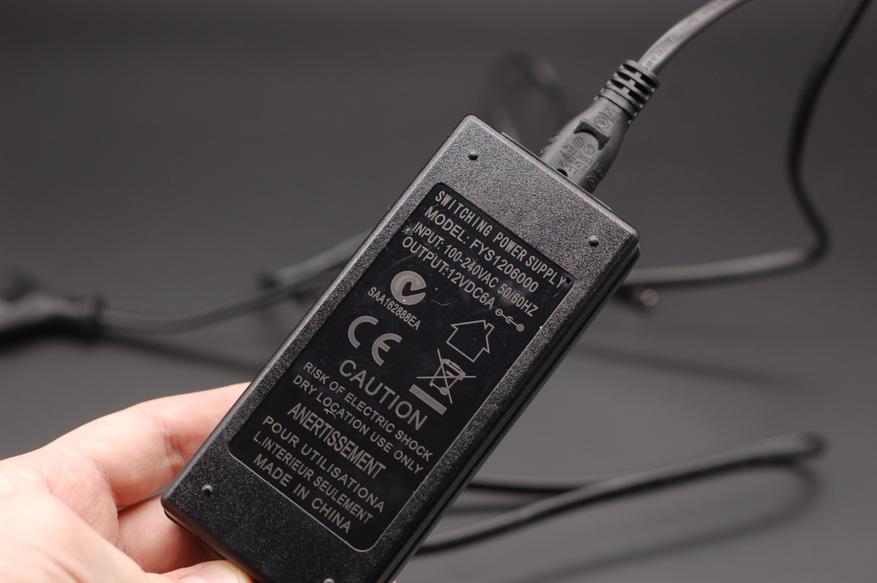

Характеристики блока питания: БП сразу на наши розетки, в принципе в процессе заказа можно выбрать нужный вариант. Длина БП более трёх метров, кабель с вилкой выступает в роли удлинителя.

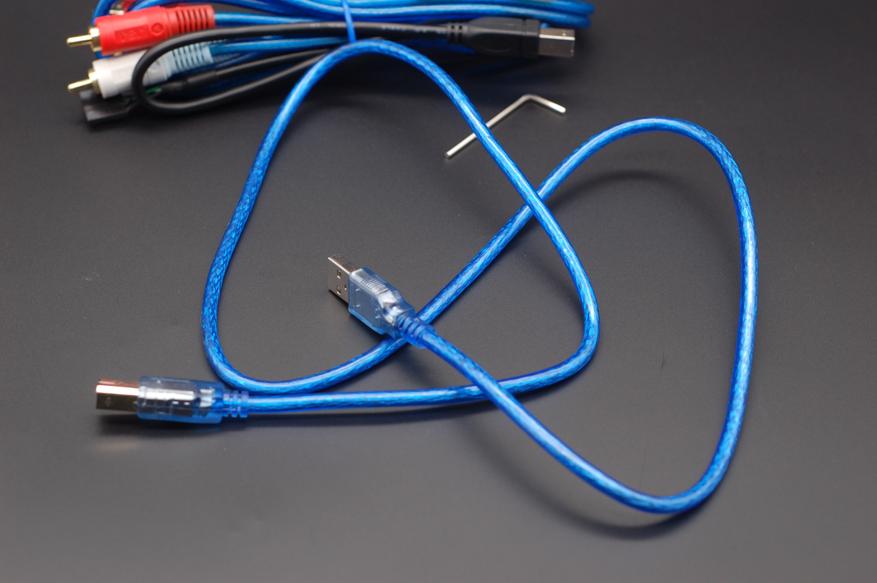

Если владелец не собирается монтировать корпус в системный блок — можно воспользоваться обычным кабелем USB — USB B, с виду простенький проводок в синей оплётке, длиною 100 сантиметров.

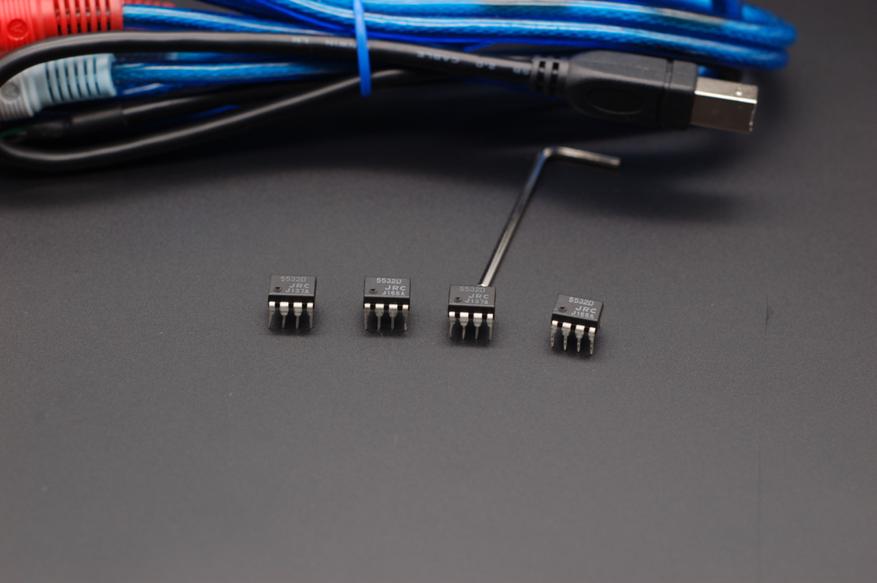

Далее, с помощью шестигранного ключа можно с лёгкостью разобрать корпус и поменять усилители. В комплект включены 4 усилка NE5532, но судя по всему производитель заменил их на NE5534.

Дизайн, внешний вид.

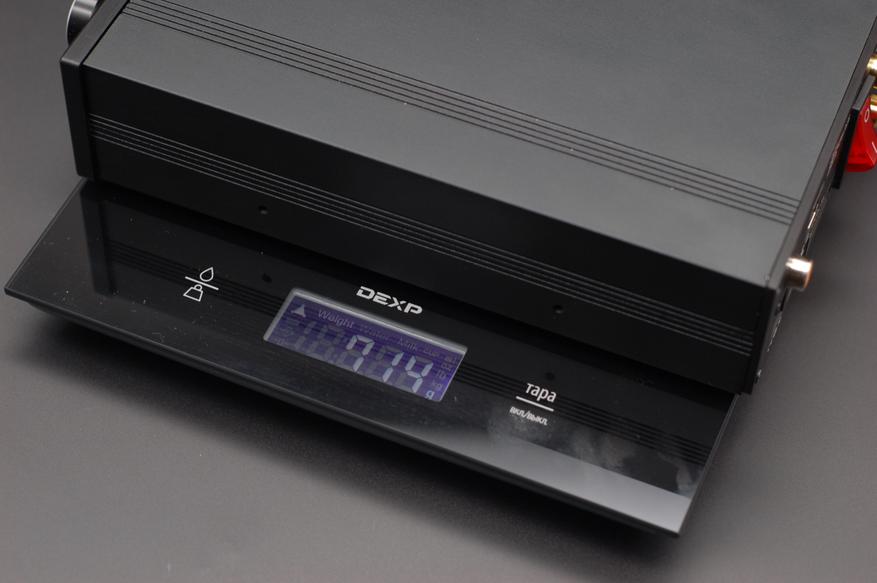

Габариты: 25 × 35 × 15 cm. Корпус изготовлен из металла (алюминий), получилась простая и в тоже время надёжная конструкция. Качество сборки очень достойное, производитель облегчил жизнь многим владельцам — для доступа к плате вовсе необязательно разбирать весь корпус целиком. Необходимо выкрутить 4 верхних винтика и снять верхнюю крышку, вуаля… Весит 715 грамм:

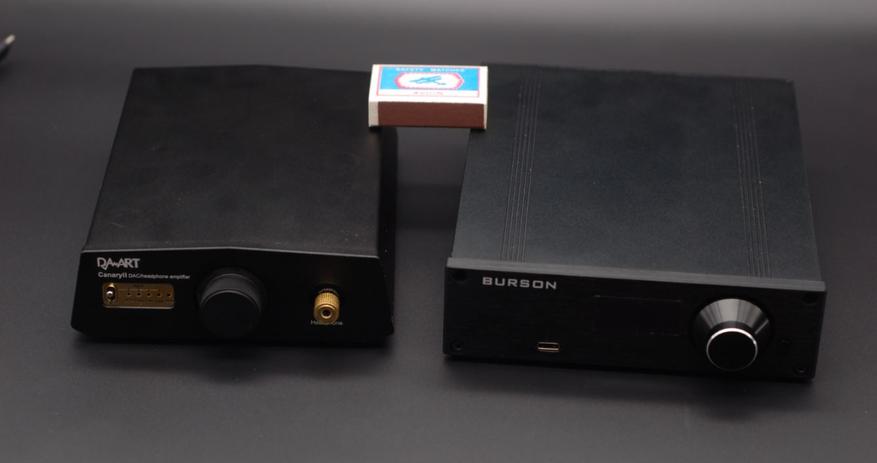

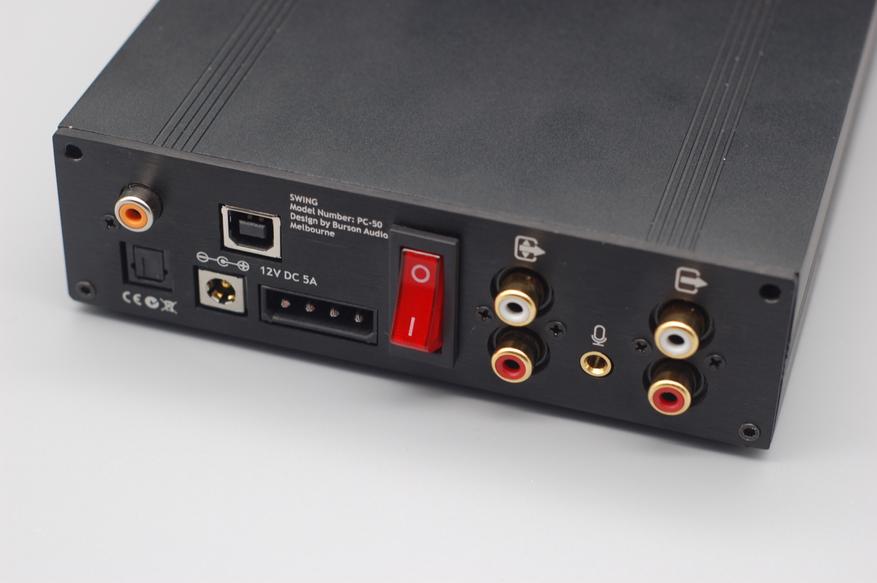

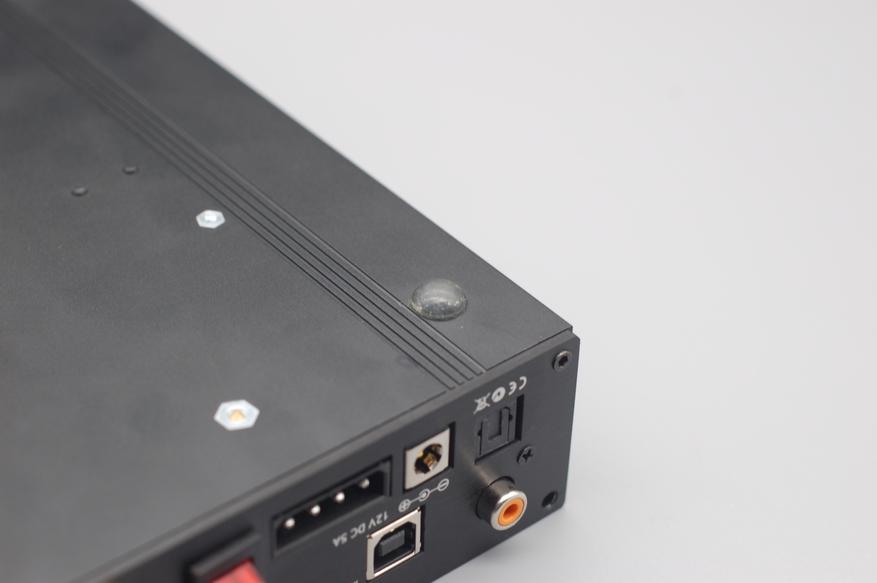

Daart Canary 2, спичечный коробок. Вид сзади: входы: USB, Toslink, Coaxial. Выходы: RCA Pre-Amp (режим предусилителя), RCA DAC Out (цап напрямую). Здесь же расположен красный переключать (on/off) и разъём 3.5 мм для микрофона. Присутствует дополнительный разъём Molex (можно запитать ЦАП от блока питания ПК, если я ничего не путаю).

Вид спереди: С помощью Type C мы можем подключать смартфон или плеер в качестве цифрового источника звука, преобразовывать цифровой звук в аналоговый будет сам Swing! К сожалению, через Type C звук выводится исключительно на линейный выход. Здесь же расположен маленький дисплей. Менять настройки можно с помощью колесика и специальной кнопки меню. Стрелкой пометил верхнюю часть, повторюсь-для доступа к плате достаточно выкрутить 2 верхних винта спереди и сзади. Целиком лучше не разбирать, так как собирается обратно он довольно тяжело (нужно будет подгонять винтики и подстраивать обе планки).

Читать еще:  Мощная рогатка для стрел своими руками

Что еще добавить: колесо регулировки громкости слегка «шатается», есть небольшой люфт. Экран тусклый, все настройки «мелкие», приходится вглядываться. Матовый корпус постоянно пачкается, на фотографиях видны полосы с углублением, вот в этих углублениях могут скапливаться пылинки и соринки. Снизу: 4 силиконовые ножки:

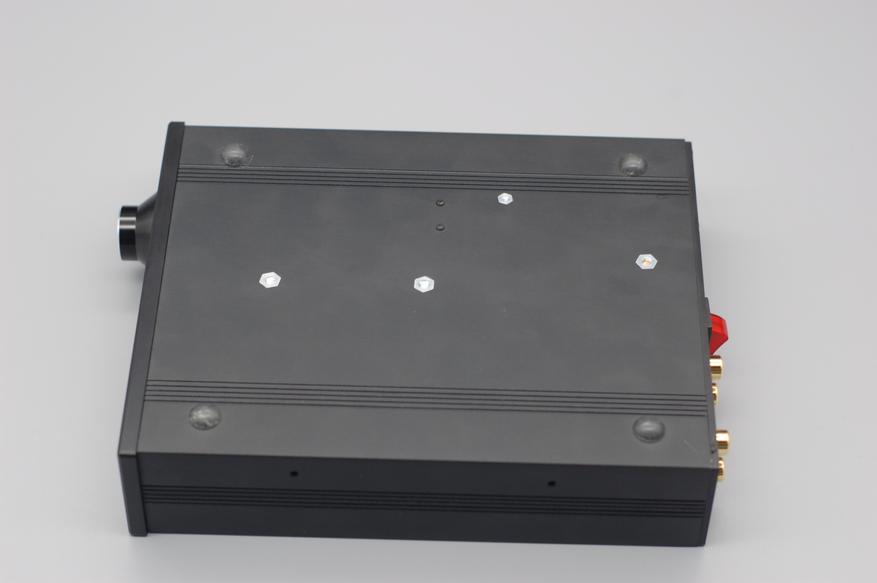

Снизу:

Разборка.

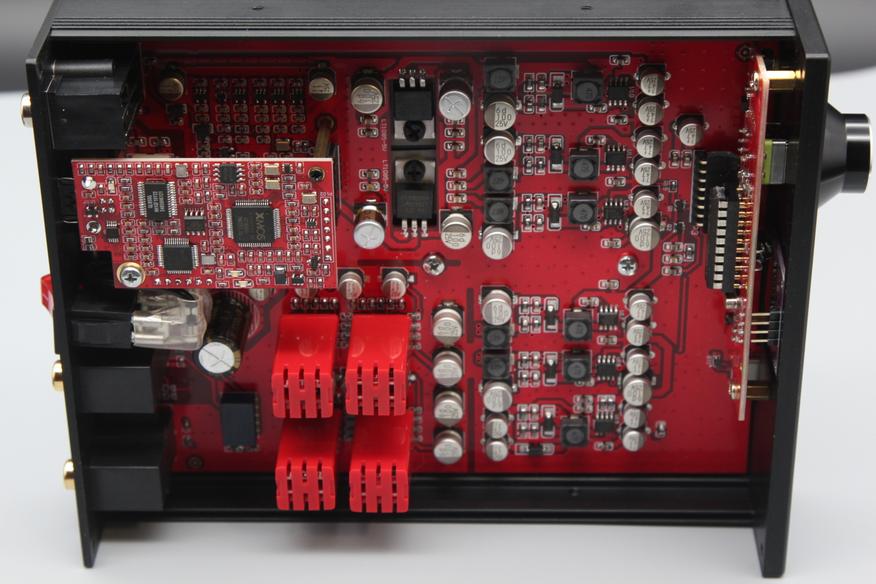

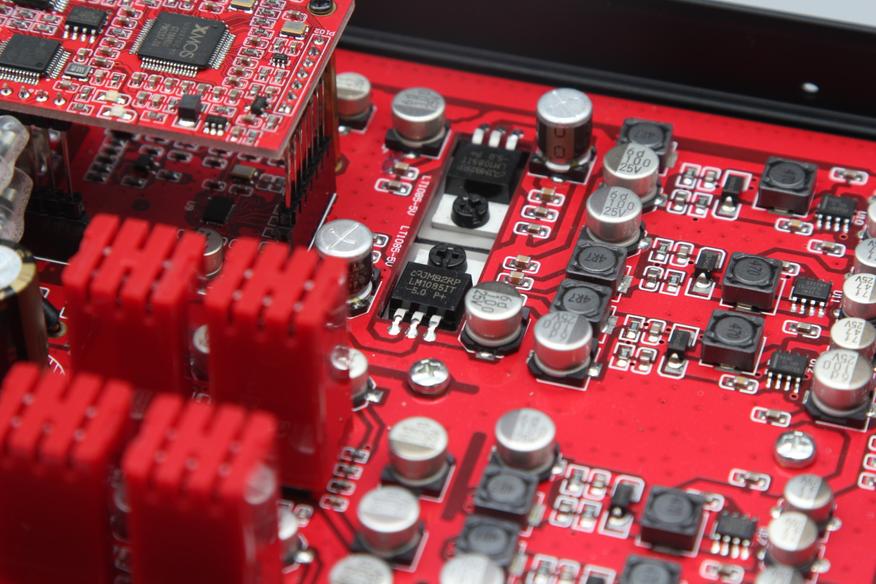

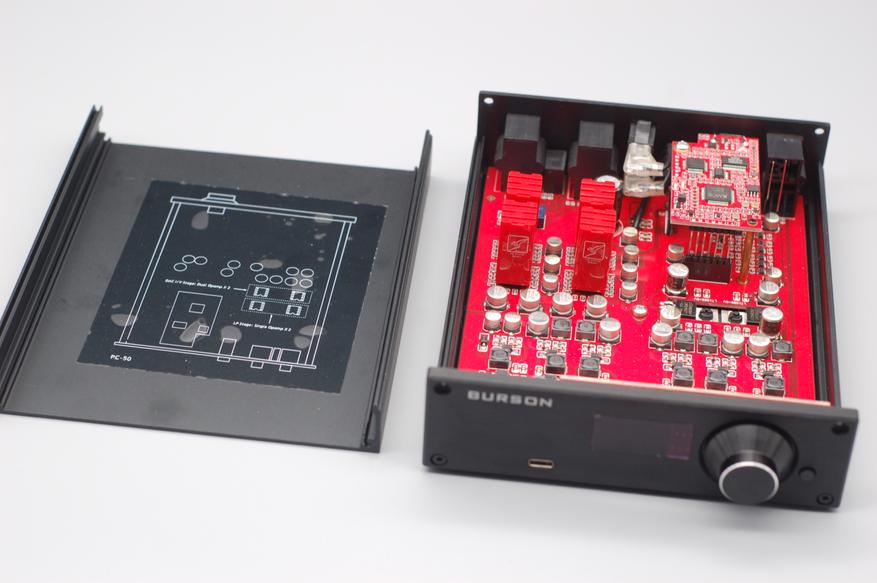

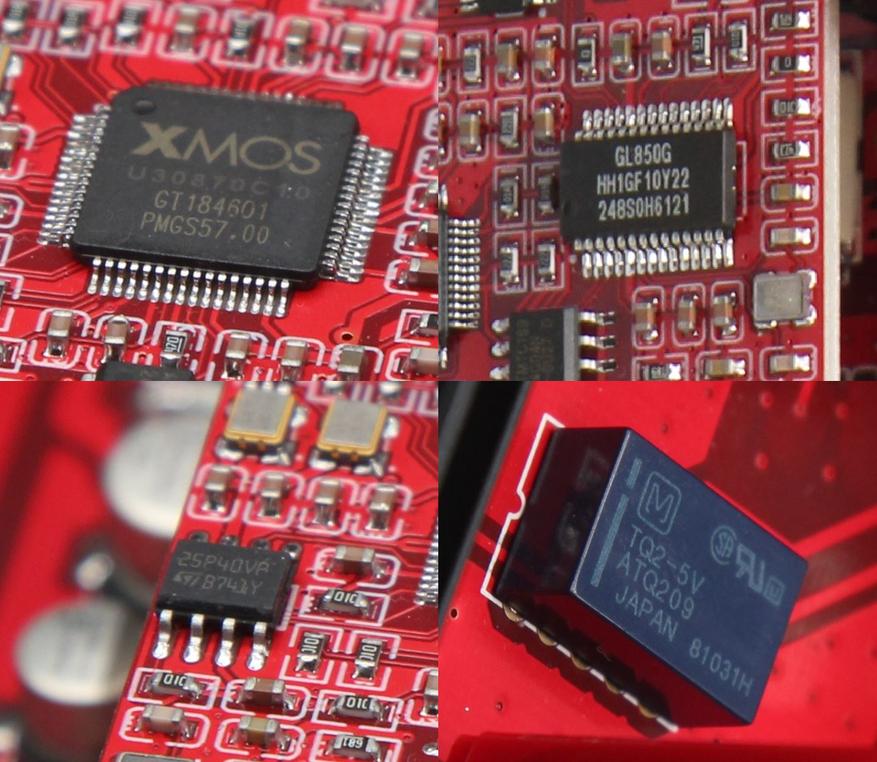

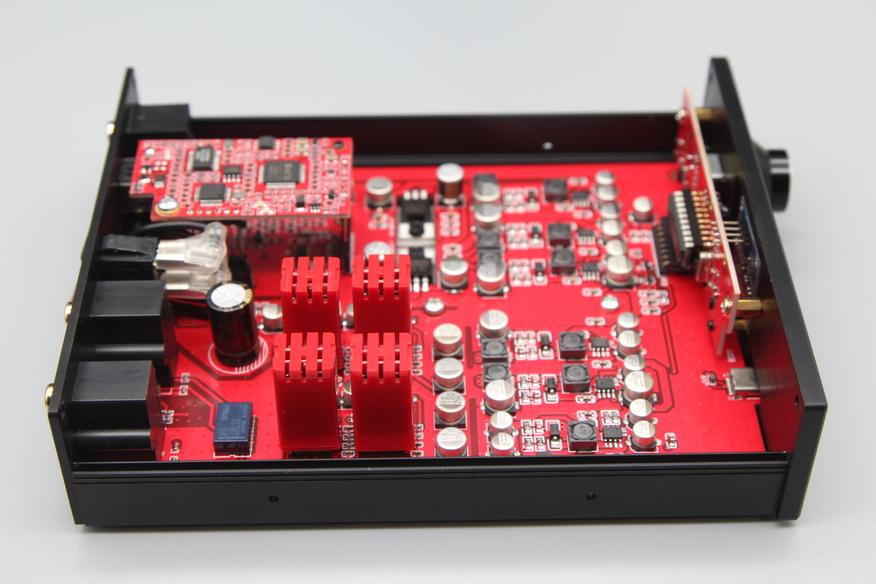

Заглянем под крышку, изучим плату.

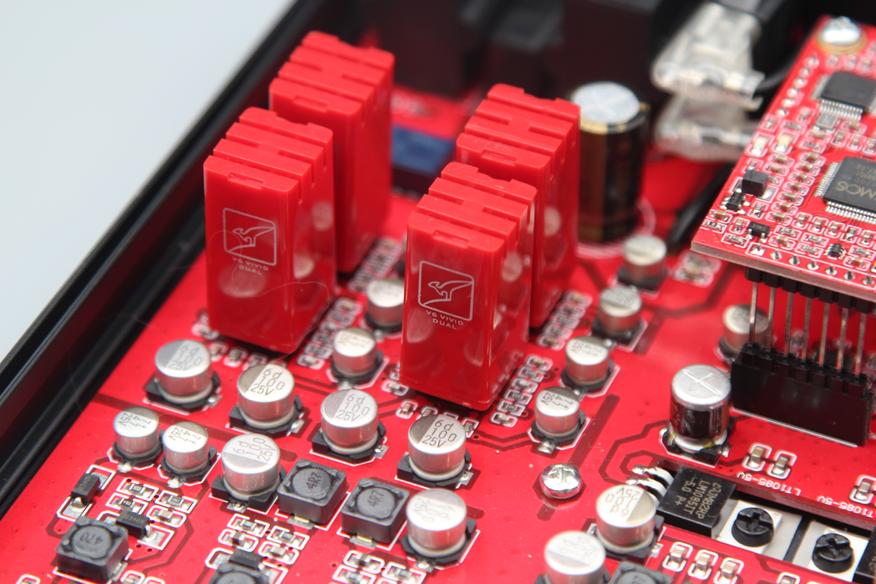

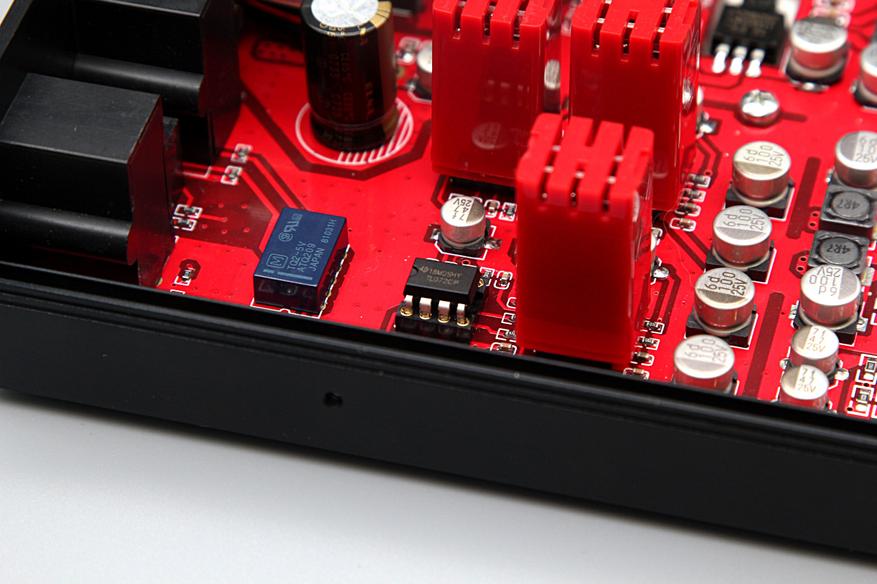

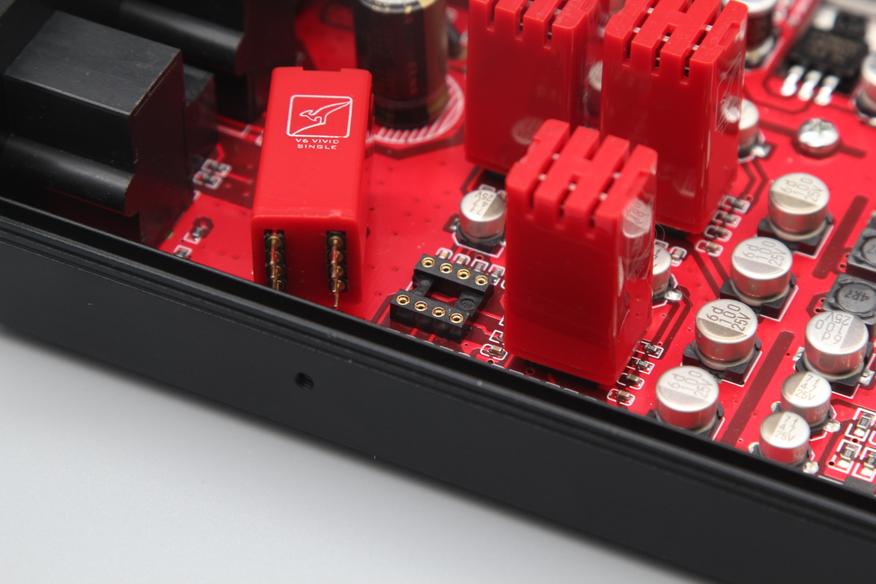

У нас есть 4 кроватки DIP8 для установки усилителей. По умолчанию были установлены NE5532, но для тестирования я заменил их на более премиальные «V6 Vivid».

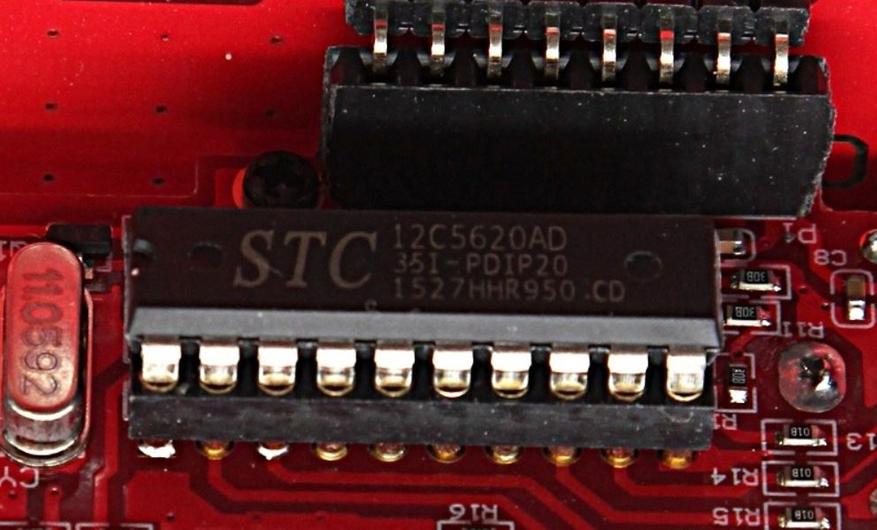

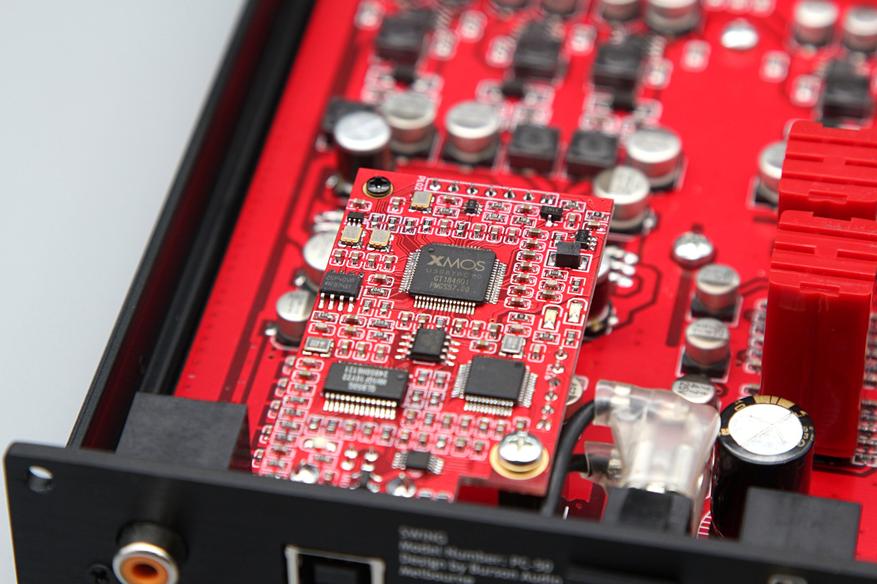

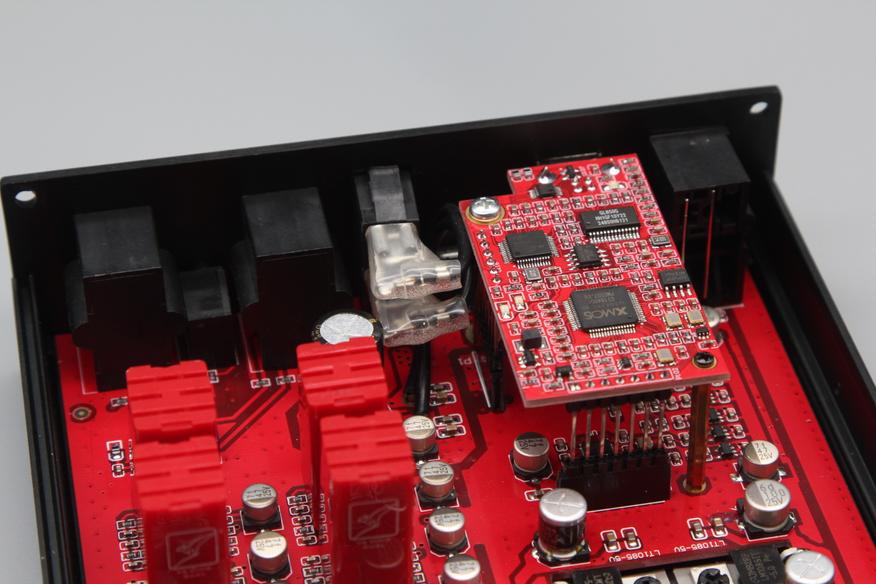

Усилители меняются очень просто: От нечего делать я ради прикола пробовал устанавливать дешманские «TL072CP» — подошли. К основной плате подключен дополнительный модуль USB XMOS. Он даже не дополнительный, а сменный, то есть, конструкция в данном случае модульная. Поговорим о начинке более подробно. Установлен чип нового поколения: XMOS XU-208. Используются конденсаторы ELNA, резисторы Dale и транзисторы Toshiba (всё как у Playmate). Макро: Дополнительные фото под спойлером:

Установлен DAC ES9038Q2M (распаян на плате с обратной стороны). За питание отвечает запатентованная система MCPS.

Управление, меню, настройки.

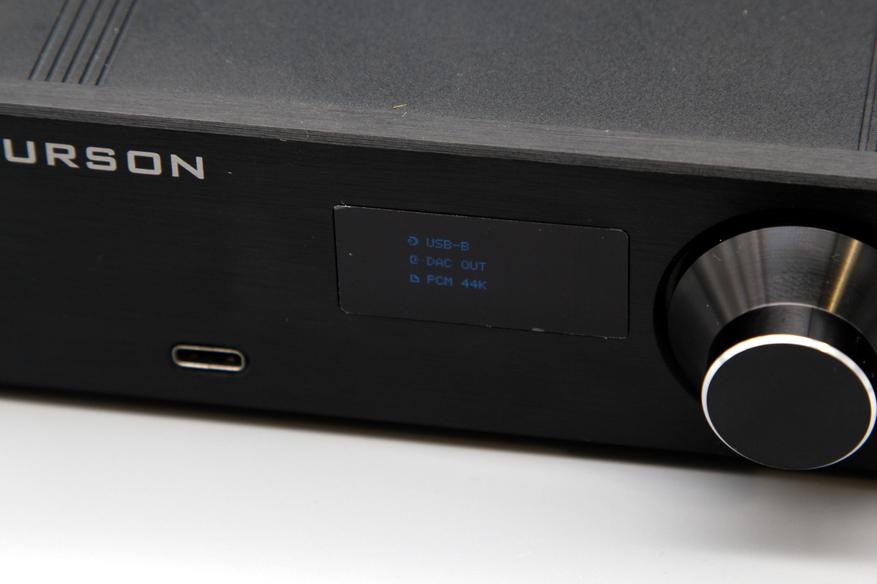

Чтобы войти в меню нужно нажать на маленькую кнопку справа. Все основное управление осуществляется колесиком (прокрутка, подтверждение). Экран здесь маленький, тусклый, не самый удобный. Так выглядит главный экран:

На нём отображается частота дискретизации, режим и выбранный вход. Пройдёмся по меню:

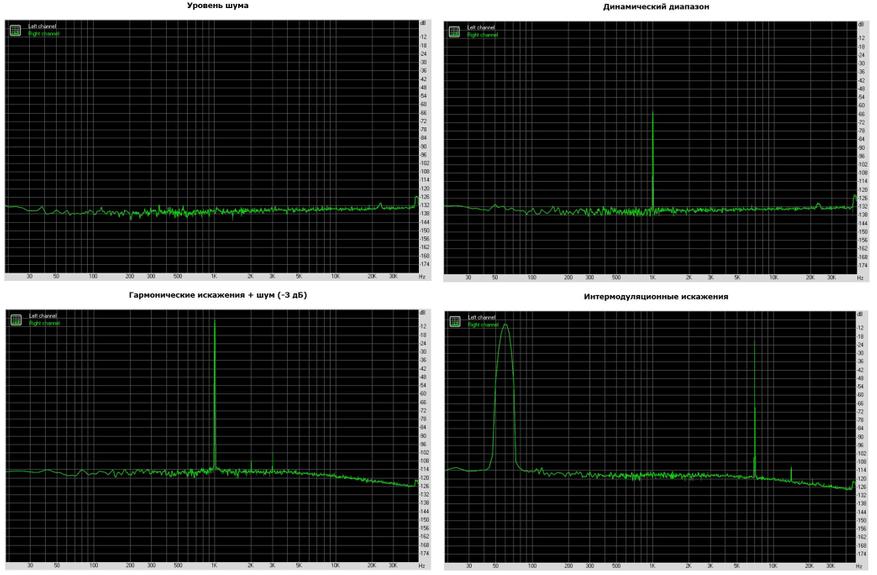

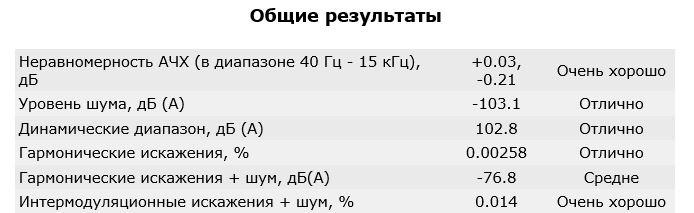

Измерения.

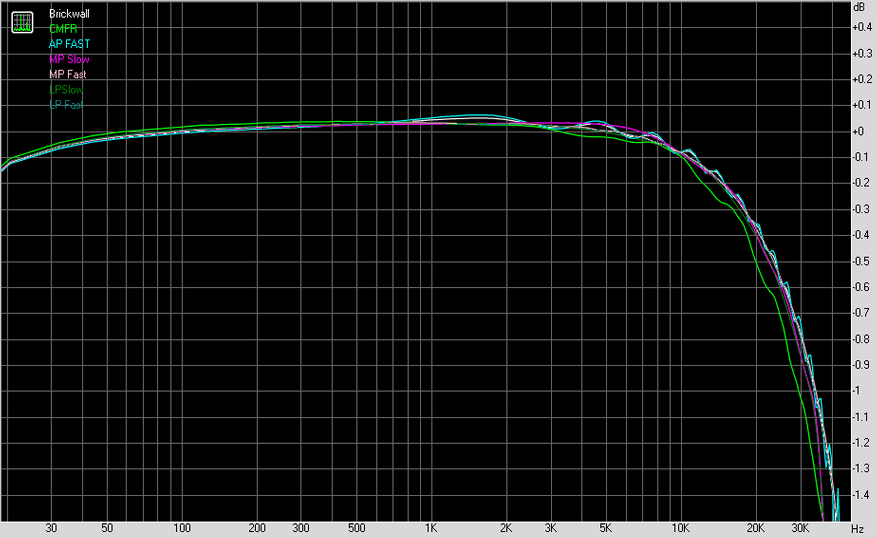

АЧХ с настройками по умолчанию в режиме USB DAC:

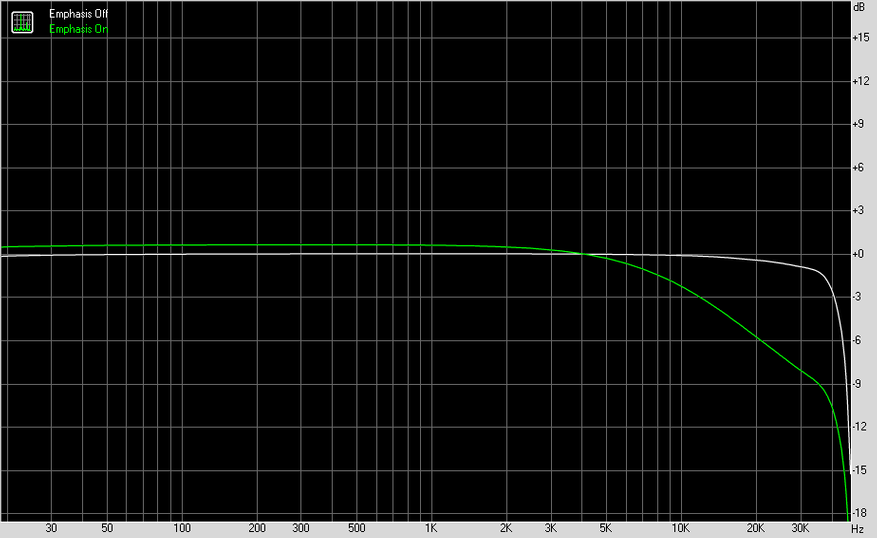

Если в настройках включить опцию «Emphasis On» — будет заметен срез АЧХ от 2 килогерц. Увеличил масштаб: Пресеты оказывают минимальное влияние:

RCA выход USB DAC:

Подключение.

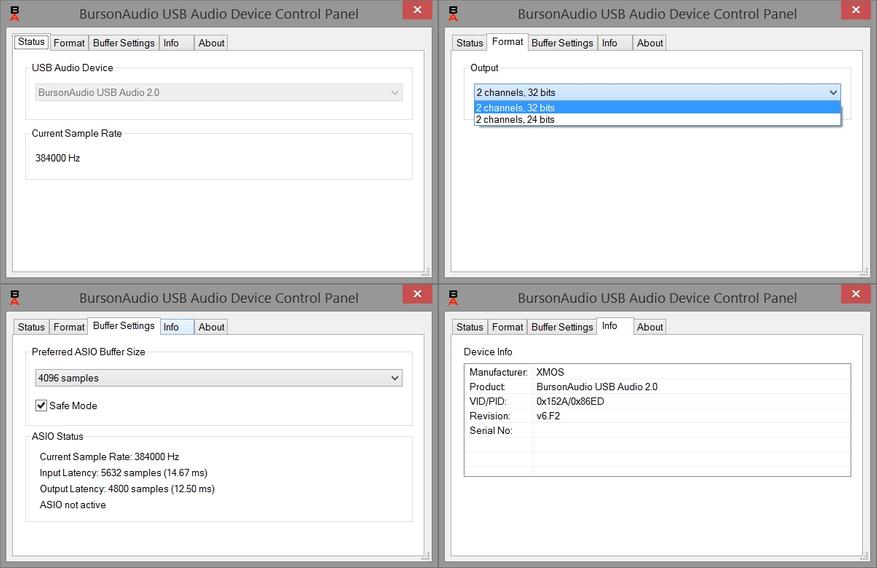

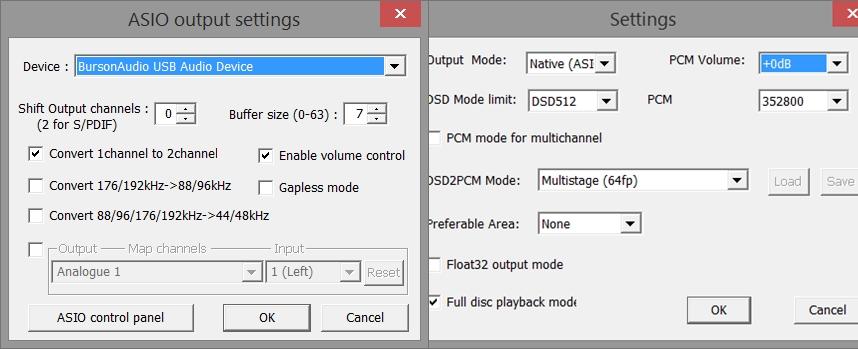

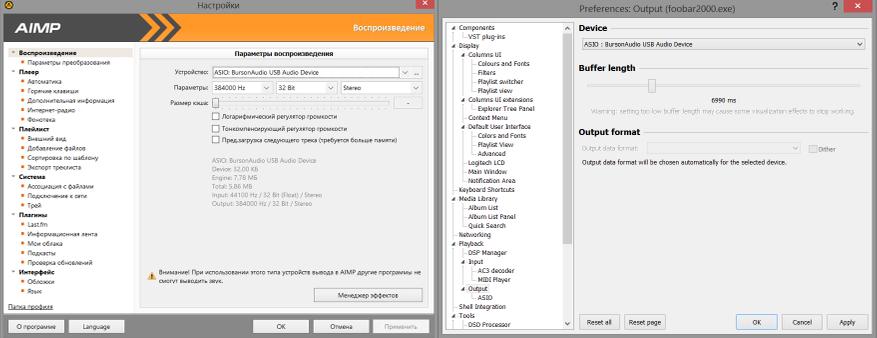

С подключением к персональному компьютеру всё очень просто. ЦАП работает на драйвере, который предназначен для другого девайса — Burson Audio Playmate. Он определяется автоматически, подхватывает уже установленный драйвер и вполне стабильно ведёт себя на операционной системе Windows 8.1. Производителем заявлена поддержка всех операционных систем, включая Windows XP, Windows 7/8/8.1/10. Приложение с настройками позволяет отследить частоту дискретизации (в режиме реального времени), менять битность с 24 на 32, позволяет менять параметр «Buffer Settings» который отвечает за задержку «ASIO».

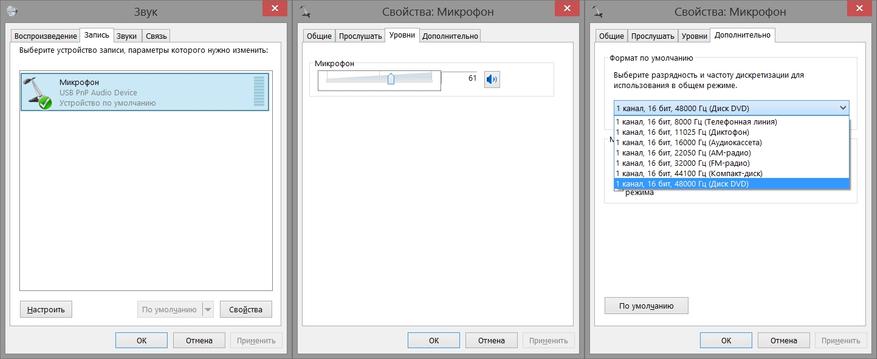

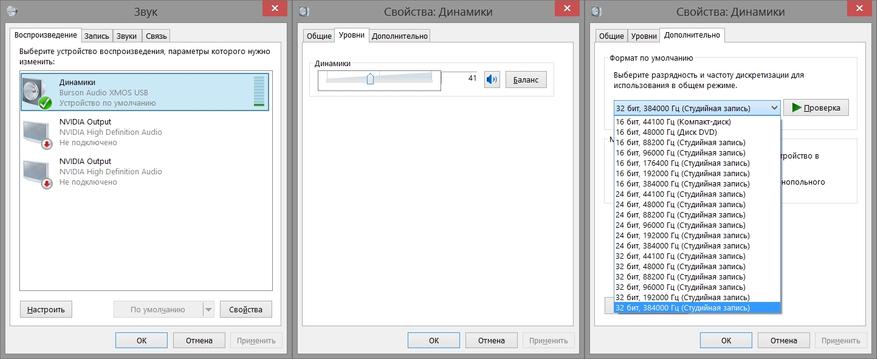

В самой операционной системе можно отстроить максимальное разрешение, в совокупности с вышеупомянутым драйвером — это 32/384. В разделе запись отображается микрофонный вход, который тут скорее для галочки. Максимальная частота 16/48. Без проблем подхватывается режим ASIO, вы можете использовать любой популярный плеер (Album Player, Foobar2000, AIMP).

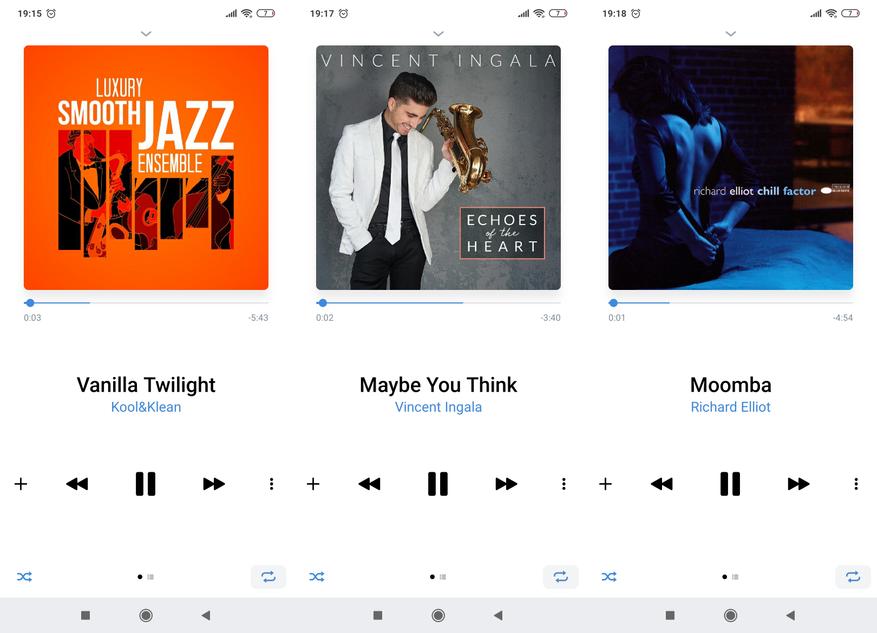

Что до ОС Android, я не заметил каких-либо проблем с воспроизведением сигнала. Можно воспользоваться как встроенным приложением, так и сторонним (Hiby Music, USB Audio Player).

Поддержка форматов. Формат DSD.

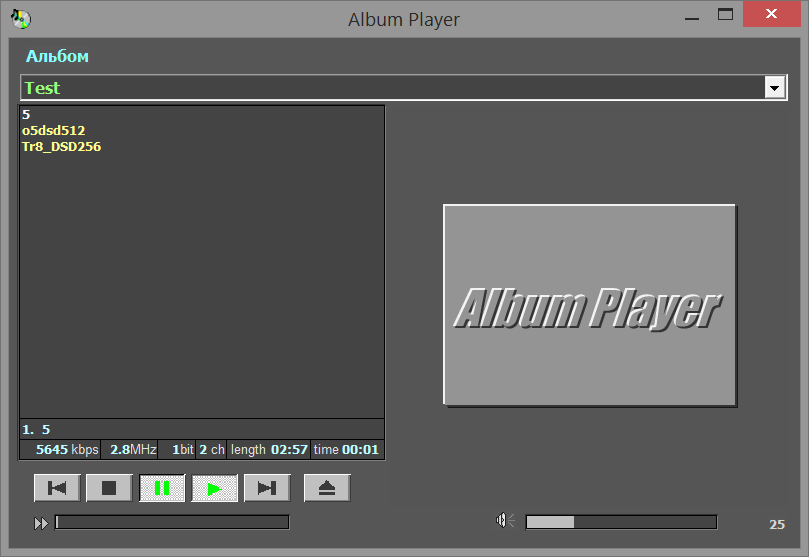

Burson Audio Swing поддерживает все современные форматы аудио. Поддерживаются тяжелые DSD файлы, включая DSD 128-256-512. Для тестирования DSD я обычно использую Album Player с приведёнными ниже настройками:

Удивительно, но на этот раз dac адекватно воспроизвел все мои тестовые файлы (включая DSD ISO, DSD512 и.т.д).

Я думаю вы уже заметили отсутствие выхода на наушники. К сожалению здесь нет полноценного выхода 6.3 мм. Для теста я заменил стоковые усилители NE5532 на усилки V6 Vivid. Я выводил звук напрямую (колонкам хватало громкости) и подключал Swing к различным усилителям. Тот же Daart Canary 2 способен перестроится и войти в режим полноценного усилителя. К плюсам могу отнести отсутствие нагрева, корпус чуть чуть теплый.

Читать еще:  Парящая лампа (ночник) своими руками

Звук великолепен, очень чистое, ровное и детальное звучание. Источники компании Burson Audio занимают почётное первое место в моём личном топе. Судя по отзывам на head-fi.org — многие владельцы подключают Swing к усилителю Fun (без выделенного цап-а) и реально кайфуют от данной связки. Выстраивается вполне себе натуральная и естественная сцена. Конкретно я не услышал каких-либо акцентов и провалов на низких и высоких частотах.

Плюсы:

1. Очень прочная и надёжная конструкция.

2. Удобная замена усилителей, быстрый доступ к плате.

3. Компактный размер, не занимает много места на столе.

4. Размещение в системном блоке (по желанию), вместо DVD привода.

5. Наличие микрофонного входа. Наличие оптического входа.

6. Большое количество настроек и фильтров.

7. Достойный звук.

Минусы:

1.В базовой версии отсутствует пульт.

2. Маленький и тусклый дисплей.

3. Неудобное переключение между выходами RCA (нужно каждый раз заходить в меню).

Выводы.

Устройство меня очень порадовало. Качество сборки, огромное количество настроек… встроенных фильтров. Огорчает разве что отсутствие пульта дистанционного управления и просто отвратительный тусклый экран. В остальном всё замечательно, Burson Audio Swing вызывает исключительно приятные впечатления. Спасибо за внимание!

Предварительный усилитель на NE5532 с регулятором громкости.

Предварительный усилитель на NE5532 с регулятором громкости.

Предварительный усилитель на NE5532 с регулятором громкости

В статье приведена принципиальная схема и печатная плата предварительного усилителя, основным элементом которой является сдвоенный операционный усилитель NE5532. Так же в схеме можно использовать такие, как TL072, OPA2134, CA1458, OP275, LM6172, OPA627, AD826. Данный пред подойдет для использования практически с любым усилителем мощности. Автор применял его с усилителями, собранными на TDA7293 (TDA7294) и LM3886. На борту имеется регулятор громкости. Принципиальная схема предварительного усилителя:

При указанных номиналах резисторов R5 и R6 (22k) коэффициент усиления равен 3, в большинстве случаев этого оказывается вполне достаточно, но это не предел, увеличение номиналов вышеуказанных резисторов до 47 кОм даст усиление в 5 раз, увеличив номинал до 100 кОм усиление будет примерно в 10 раз.

На одной плате со схемой преда смонтирован стабилизированный источник питания, реализован он на IC2 и IC3 (7812/7912).

На момент написания статьи мы нашли на Aliexpress конструктор, один в один повторяющий данную схему предварительного усилителя. Единственная разница заключается в том, что печатная плата с Ali рассчитана на установку диодной сборки DB107 на ток 1 Ампер. Мы же снимали копию платы с применением сборки 2W06 (ток 2А).

Диодная сборка 2W06

Даже с учетом применения разных диодных сборок разница не существенная. Печатная плата формата LAY6:

Фото-вид платы предварительного усилителя на NE5532 формата LAY6:

Плата предварительного усилителя односторонняя, размер 52 х 70 мм.

Внешний вид печатных плат конструктора:

Плата конструктора в сборе:

Плата предусилителя на NE5532 в сборе

Плата предусилителя на NE5532 в сборе 2

И еще одно небольшое отличие, в конструкторе вместо лагорифма 50 кОм применен потенциометр с линейной характеристикой номиналом 100 кОм. Комплектующие довольно не плохие, радуют неполярные конденсаторы WIMA, наличие панельки под операционник.

Читать еще:  Недорогая подводная камера для рыбалки своими руками

Резисторы 0,25W 5%:

• R1, R2 – 47k – 2 шт.
• R3, R4 – 10k – 2 шт.
• R5, R6 – 22k – 2 шт.
• R7, R8 – 1k – 2 шт.

Переменные резисторы:

• P1 – 2 x 50k – сдвоенный потенциометр с логарифмической зависимостью (можно поставить с линейной) – 1 шт.

• C1, C2 – 1mF — пленка или электролит – 2 шт.
• C3, C4 – 47mF/25V – электролит – 2 шт.
• C5, C6 – 2200mF/25V – электролит – 2 шт.
• C7, C8 – 100mF/25V – электролит – 2 шт.
• C9, C10 – 100n — пленка или керамика – 2 шт.

• IC1 – NE5532 (Tl072, OPA2134, CA1458, OP275, LM6172, OPA627, AD826) – 1 шт.
• IC2 – 7812 – (Positiv) интегральный стабилизатор 12 Вольт – 1 шт.
• IC3 – 7912 – (Negativ) интегральный стабилизатор 12 Вольт – 1 шт.

• B1 – 2W6 (2W01, 2W02, 2W04, 2W08, 2W10) – диодная сборка 2А – 1 шт.

• Разъемы 3 Pin (вход, выход, питание) – 3 шт.

В архиве для скачивания находятся схема, исходники, плата в формате LAY6, а так же даташиты на диодные сборки линеек DB101. 107 и 2W005. 2W10. Размер файла – 1 Mb.

Основные характеристики NE5532 HIFI Стерео предусилитель усилитель тональности двухканальный бас ВЧ

Мы рады приветствовать Вас в интернет магазине cv-svet

Чтобы Ваша покупка была максимально быстрой и комфортной ознакомьтесь с условиями работы нашего магазина:

  • Мы не отправляем заказы наложенным платежом. Обращаем Ваше внимание, что «Покупка без риска» не является аналогом наложенного платежа и подразумевает 100% предоплату заказа.
  • По умолчанию мы не перезваниваем покупателю по телефону. Все необходимые данные для обработки заказа мы отправляем Вам на электронную почту.
  • Мы не принимаем заказы по телефону. Намного быстрее и комфортние оформить заказ на сайте.
  • Мы не записываем данные клиента по телефону (ФИО, адрес доставки, электронную почту). Во избежание ошибок все данные пересылаются на электронную почту.
  • Заказ актуален три дня, после чего заказ аннулируется.
  • Интересующие вас вопросы так же пишите на почту с указанием ссылки на товар.
  • При обмене брака, обмене по гарантийному строку все растраты на транспортировку оплачивается заказчиком.
    Отправки осуществляются по первой возможности с вторника по воскресенье.
  • После совершения покупки обязательно выберете форму оплаты и доставки, укажите Email. Так как данная форма сильно упрощает процедуру покупки. К тому же без этого сделка может считаться несостоявшейся.
  • После покупки, покупатель первым выходит на связь
  • Цена за 1 штуку

Схемы в комплекте нет

Кривой перевод с китайского:

NE5532 аудио выделенный оп-амп IC, IC звук теплый, баланс атмосферы, обычно используется в качестве ранее сценического усилителя приложений.

  • Принимает передний чип NE5532 для лучшей производительности.
  • Высокое качество потенциометра хорошо контактирует, стабильно для аудиовыхода.
  • Типы регулировки: 4 канала (ВЧ + альт + бас + громкость)
  • 12-24 В AC Двойной источник питания, широкое входное напряжение.
  • Для входной части используется двойной RCA штекер, аудио контакты хорошо и длительный срок службы.
  • Подходит для высококачественного и профессионального звукового оборудования, усилителя телефонного канала.
  • Мощность напряжение питающей сети: AC12V-0-AC12V илиAC15V-0-AC15V
  • Размер печатной платы: 146×68 мм, толщина: 1,6 мм
  • Рабочее напряжение: 12-24 В переменного тока
  • Двойное питание (12V-0-12V 24V-0-24V)
  • Потребляемая мощность: 5 Вт спереди
  • Чип: NE5532Input
  • Интерфейс: RCA
  • Выходной интерфейс: 2,54-3 P
  • Количество каналов: Двухканальное аудио
