Пластиковые трубы уже давно завоевали свою популярность на строительных рынках, не в последнюю очередь, благодаря своей низкой стоимости и простому процессу сборки готовой конструкции, что позволило им выделиться среди прочих вариантов. Пластиковые трубы отличаются надежностью и долговечностью, они не боятся ржавчины и имеют легкий вес – что в совокупности с другими достоинствами и обеспечило им такую популярность. Тем не менее, такие трубы тоже могут давать протечки. В основном это связано с нарушением процесса пайки труб и ошибках, допускаемых при этом. Об этом, равно как и об особенностях монтажа будет рассказано далее.

Оглавление

1. Разновидности сварки труб ПВХ
2. Используемое оборудование для сварки
3. Как выполняется сварка труб ПВХ
4. Распространенные ошибки при сварке труб
5. Советы по сварке труб

Разновидности сварки труб ПВХ

На нынешний момент существует два способа спайки труб из ПВХ. Сама по себе ручная сварка труб технически несложна, но даже подготовительные работы следует выполнять тщательно и аккуратно, чтобы избежать появления протечек в будущем. Специалисты выделяют следующие методики проведения работ:

• сварка труб с помощью специального паяльника и ножниц для резки (подобная технология сварки применяется во многих работах и по сути, является наиболее широко распространенной),
• «холодная» сварка (этот метод более прост и позволяет работать без наличия аппарата для спайки. Для проведения работ по соединению труб достаточно работать с агрессивным клеем для твердых пластиков).

Первые два способа в первую очередь подходят для систем трубопровода, по которым не предполагается прогон воды с высоким давлением. Если же по нему предполагается подача воды или для систем отопления под давлением, то сварка предполагает несколько иные способы:

• муфтовая сварка. В таком случае к трубе дополнительно приваривают соединительные элементы (муфты, фитинги и пр.),
• электромуфтовая сварка. В этом типе сварки муфты содержат специальные соединительные элементы, которые при подаче на них напряжения плавятся, обеспечивая надежную спайку с участками труб,
• стыковая сварка. Достаточно простой по своей сути процесс, применяемый для сварки труб большого диаметра. В таком случае концы труб разогревают до температуры плавления (200-250 градусов) и просто соединяют между собой.

По сути, все описанные способы имеют в своей основе один и тот же аспект: материал ПВХ при воздействии на него высокой температуры плавится и образует надежное соединение благодаря взаимному проникновению частиц друг в друга.

Каждый из методов имеет свои преимущества и недостатки. Простая сварка позволяет работать с различными типами пластиковых труб, но требует определенной сноровки. Использование клеевого соединения имеет высокие показатели, практически не уступая сварке. Но учитывая тот факт, что трубы из поливинилхлорида (ПВХ) не рекомендуется использовать для горячей воды (кроме некоторых разновидностей, способных выдерживать высокие температуры) такой способ соединения с помощью клея лучше использовать для систем коммуникаций, в которых не применяется высокое давление.

Используемое оборудование для сварки

Сварка пластиковых труб не требует наличия специфичного инструмента и позволяет проводить все работы в одиночку. Для этого понадобятся ножницы для резки (важно только вначале убедиться на ненужном отрезке, насколько они остро заточены, чтобы избежать возможной деформации и появления заусенцев при отрезании) и специальный паяльник с различных насадками для проведения раструбной сварки труб. Ручной сварочный аппарат (паяльник) должен быть подобран с учетом специфики работ. К примеру, для сварки пластиковых конструкций мощность паяльник следует подбирать с учетом диаметра трубы. Об этом речь пойдет ниже.

При выполнении работ важно делать все действия обдуманно и не торопясь, поскольку сварка труб достаточно проста и может обеспечить 15 лет беспроблемной службы водопроводной системы, но только в том случае, если работу выполнить правильно.

Как выполняется сварка труб ПВХ

Любой процесс сварки, будь то метод «холодной» или же стандартной пайки с применением специального паяльника, требует вначале провести подготовительные работы. В них входят следующие этапы:

• очистка труб в местах будущего соединения от любых элементов загрязнения,
• обезжиривание стыков труб с помощью протирания спиртом,
• подготовка на отрезках отметки вхождения в фитинг (несъемная соединительная часть трубопровода, которая устанавливаются в тех местах, где трубы имеют разветвления или повороты), при этом следует помнить, что трубу не вставляют до максимального упора, требуется оставить зазор не меньше миллиметра,
• снятие с концов труб фаски для того, чтобы труба максимально плотно и без особого усилия вошла в соединительный фитинг.

После того, как предварительные работы были завершены, приступают непосредственно к процессу пайки. Такой этап работы, как сварка труб, своими руками выполнить нетрудно. По сути, задача делится на четыре этапа:

• нарезка,
• нагрев до нужной температуры (250 градусов),
• соединение отрезков труб между собой,
• охлаждение.

Нарезку труб производят с помощью трубореза (хорошо заточенных специальных ножниц, которые позволят быстро и без дефектов производить аккуратное отрезание участков трубы нужного размера (если этот инструмент отсутствует, подойдет ножовка по металлу).

Сварка должна происходить в термостойких перчатках и при соблюдении правил техники безопасности, чтобы избежать получения ожогов от нагревательных элементов паяльника. По сути, это самый важный этап работы, поскольку действия должны проводиться с такой скоростью, чтобы сплавляемые элементы не успели остыть, причем важно не допустить перекоса при состыковке.

После соединения отрезков трубы важно надежно зафиксировать соединение, не прилагая к нему никаких внешних нагрузок. Последний этап заключается в том, чтобы дать остыть готовому соединению (не менее 20 мин).

Как видно из процесса работы, на первый взгляд он достаточно прост. Важной его особенностью является правильный расчет, поскольку любая халатность, допущенная при работе – уже в скором времени может крайне негативно сказаться на надежности соединений. Те трубы пластиковые, сварка которых проводилась умелыми руками, не будут нуждаться в ремонте на протяжении долгих лет.

Распространенные ошибки при сварке труб

Ошибки, допущенные на начальных этапах, обязательно проявятся в будущем и поэтому важно избегать небрежности при выполнении работы. Специалистами были выделены типичные проблемы, которые могут возникнуть на разных этапах проведения работ:

• неправильное совмещение соединительных элементов,
• излишнее усилие при состыковке участков труб,
• недостаточный разогрев соединительных элементов,
• излишний перегрев инструмента,
• неправильно подобранный нагревательный аппарат.

В случае, если при совмещении с фитингом ПВХ труба была введена не до внутреннего упора, то останется зазор, на который будет приходиться меньшее давление. По сути, такой участок будет иметь меньшую толщину стенки и больший внутренний диаметр. Часто подобная ошибка возникает, если при нагреве сама труба была недостаточно плотно введена в основание насадки сварочного элемента паяльника. С внешней стороны такой дефект не будет заметен, что усложняет процесс выявления недочета во время пайки.

С другой стороны, применение излишней силы также способно навредить элементам пайки. В таком случае между торцом пластиковой трубы и внутренним упором соединительного фитинга выдавится так называемый «грат», который при вплавке образуют кольца, снижающие проходимые свойства. По сути, возникнет заметное препятствие потоку жидкости.

Недостаточный разогрев соединительных элементов приводит к дефектам состыковки материала, особенно если учесть тот факт, что спайка участков труб ПВХ должно проходить быстро, иначе качество соединения будет оставлять желать лучшего.

Во время проведения соединительных работ температура рабочей поверхности сварочной насадки не должна превышать 260 градусов, с шагом плюс/минус 10 градусов. Это оптимальная температура для работы, причем независимо с каким диаметром труб производится работа. Такая степень разогрева позволяет создать в точке спайки внутреннее напряжение материала, что необходимо для выполнения работы. Поэтому все действия нужно производить быстро, пока перегрев не вышел за рамки допустимого. С учетом этого, нельзя превышать показатель разогрева паяльника, даже если он поддерживает удержание более высоких температур.

Последняя распространенная ошибка – неправильно подобранное оборудование для проведения сварки поливинилхлоридных труб. Есть определенная закономерность, что мощность нагревателя, используемого в работе – должна соответствовать десятикратному значению диаметра пластиковой трубы. Другими словами, для спайки трубы диаметров 50 миллиметров необходим нагреватель мощностью в 500 Ватт, диаметров 100 миллиметров – нагреватель в 1000 Ватт.

Для сварочного оборудования эконом-класса (производителем которого зачастую выступает Китай или Турция) характерно применение в составе алюминиевого нагревателя добавочных компонентов. Это делается для того, чтобы обеспечить дополнительную степень разогрева нагревательного элемента в сварочном оборудовании, но это задает излишнюю нагрузку на сеть питания и контакты реле. Подобное нововведения отсутствуют в оборудовании для пайки труб от более именитых производителей, поэтому в данном случае затраты на покупку хорошего профессионального оборудования с лихвой окупятся качественно проведенной работой.

Советы по сварке труб

В завершение подведем несколько рекомендаций, которые несомненно помогут при проведении работ по сварке ПВХ труб. Постарайтесь придерживаться этих советов, в будущем:

• поливинилхлоридные трубы и соединительные элементы должны быть от одного производителя. В первую очередь это касается желания сэкономить и приобрести, к примеру, комплектующие хорошего качества, но при этом купив дешевые китайские трубы – не ждите, что температура плавления будет одинаковой. Возможно, что на первых порах при проверке дефект не будет обнаружен, но позже он с большой долей вероятности сможет себя проявить,
• перед покупкой стоит проверить температурный режим работы паяльника или сварочной станции. Поскольку ценовой диапазон стоимости оборудования весьма широк, может возникнуть желание сэкономить. Но в таком случае нельзя гарантировать, что при работе нагревателя будет достигнута необходимая температура в 260 градусов Цельсия. Желательно перед покупкой оборудования проверить его возможности в плане совершения эффективной пайки. Подобный совет может выглядеть нелепо, однако способен предотвратить денежную потерю на покупке оборудования, не способного держать правильный температурный режим,
• экономия – враг качества. Известны примеры, когда хорошая вещь стоит не дорого, но если возникла необходимость использовать паяльник для частой работы с большим количеством материала, то лучше придерживаться мнение, что чем лучше и соответственно дороже оборудование – тем дольше оно проживет. Страна-производитель тоже имеет значение. Лучше выбирать изделия от именитых производителей. То же касается и насадок, и инструмента для работы,
• содержите зону соединения в чистоте. Попадание даже незначительного количества частичек пыли или грязи способно нарушить качество спайки. Конечно, это не всегда возможно, особенно при замене труб большого диаметра, которые могут находиться отнюдь не в чистой среде, и все же необходимо стараться выполнять и эту рекомендацию,
• работайте при соответствующем температурном режиме. Если погода на улице или в помещении оставляет желать лучшего, то следует помнить, что работы нельзя проводить при температуре ниже пяти градусов тепла. Даже при такой температуре увеличивается продолжительность нагрева, а соединения становятся хрупкими.

Все же стоит помнить старую избитую истину, что для качественной работы нужны качественные инструменты. Необходимо обращать внимание на все сопутствующие мелочи и тогда в процессе работы сможете избежать возможных ошибок и их последствий. Если еще остались вопросы как выполняется сварка труб, видео наглядно продемонстрирует процесс и поможет закрепить полученные навыки.

Пошаговая инструкция по пайке пластиковых труб

В процессе монтажа коммуникаций важно избежать ошибок. При нарушении технологии монтажа качество шовного соединения существенно снижается, что приводит к сокращению срока службы трубопровода. Увеличивается риск протечки.

Меры безопасности

Для работы необходимо использовать перчатки. Нельзя прикасаться к нагревательному элементу после включения аппарата, т. к. он имеет свойство нагреваться до +300°С.

Помещение, где выполняются сварочные работы, должно проветриваться. Если рядом находится источник воды, важно обезопасить рабочее место. Нельзя допустить, чтобы на паяльник попала жидкость в процессе проведения сварки.

Необходимо удостовериться, что аппарат для сварки находится в рабочем состоянии — целостность провода не нарушена.

Подготовка элементов и деталей

Не рекомендуется соединять необработанные коммуникации. Сначала выполняется нарезка материала в соответствии с проектом системы водоснабжения. Даже если используется труборез, то заусеницы все равно необходимо удалить, т. к. они хоть и в меньшем количестве, но образуются. Чтобы коммуникации легче соединялись с фитингами, делают фаски на торцевых участках (угол до 45°). Для этого используется специальный инструмент. Перед началом сварочных работ трубы обезжиривают.

Перед пайкой проводят процедуру обезжиривания трубы.

Подготовка паяльника

Работать с аппаратом для сварки полимерных коммуникаций несложно. Его устанавливают на подставку, затем подключают к сети. Одновременно задается требуемая температура нагрева (если есть такая функция), которая реализуется посредством терморегулятора. После этого остается дождаться, когда терморгулятор достаточно прогреется (используют электрический термометр). Длительность данного периода зависит от мощности агрегата и скорости нагрева. Часто приходится ожидать до 30 минут.

При какой температуре паять пластиковые трубы

Температурный режим изменяется в зависимости от вида материала коммуникаций. Чаще всего используются трубы из полипропилена, для них задается температура +260°С (верхний предел). С полиэтиленовыми изделиями работают при менее агрессивных условиях: температура не выше +220°С. При отсутствии терморегулятора в качестве главного критерия выступает время нагрева. Чем больше диаметр трубы, тем дольше она прогревается. Время нагрева изменяется в пределах от 6 до 20 секунд (для коммуникаций диаметром 20-63 мм).

Правила стыковки

Основное требование при монтаже полимерных коммуникаций — соответствие оси трубопровода. Они гибкие, становятся пластичными при нагреве. Это способствует увеличению риска неправильной установки труб. Чтобы избежать образования наплывов внутри коммуникаций на участке стыка, оставляют зазор до 3 мм между кромками.

Последовательность пайки пластиковых труб.

Соединение трубы

Выдержав достаточное количество времени, трубу и фитинг снимают с насадок. Важно сразу соединить их, установив в правильном относительно оси трубопровода положении. Полное отвердевание полимерного материала происходит через 2-3 минуты. Однако ближе к окончанию этого отрезка времени уже нельзя регулировать положение трубы и фитинга относительно друг друга. Это приведет к разрушению образовавшихся молекулярных связей. В результате качество соединения снизится.

Зачистка и охлаждение соединений

Стыковка трубопровода с фитингом.

Участок трубопровода после стыковки с фитингом оставляют в неподвижном положении. Ожидают, когда температура материала уменьшится до +40°С (допускается изменение на 1-2°С). После этого необходимо частично удалить наплывы. При таких условиях полимерный материал успевает набрать прочность, но все еще сохраняет достаточную пластичность. Это позволяет легко удалить наплывы, не деформируя шовное соединение.

Нельзя подвергать участок трубопровода искусственному охлаждению. Он должен остывать на открытом воздухе. Применять специальные средства (обдув, источники низкой температуры или холодную воду) для этого запрещено.

Проверяем качество соединения

Выполняется оценка внешнего вида участка трубы. Так, на шве не должно быть трещин. Материал здесь должен быть равномерным, без неплотностей, структура — не пористой. Качественным считается соединение без дефектов и с наплывом в пределах 2-4 мм. Если толщина стенки трубы менее 10 мм, то оставляют валик на шве до 2 мм высотой. Когда свариваются коммуникации большего размера, наплыв должен быть не менее 4 мм.

Какие ошибки мастера совершают чаще всего?

Спешка и отсутствие опыта ведут к тому, что неправильно выполняется даже такой процесс, как пайка полипропиленовых изделий. Опишем самые распространённые проблемы и их особенности.

• Чаще всего дефекты на изделиях появляются из-за того, что неправильно размещены соединительные элементы во время пайки. Например, появляются зазоры, когда конструкция не вводится в фитинг до самого конца. Из-за чего уменьшается рабочее давление, толщина стенок. Особенно актуальна проблема для тех, кто сразу после нагрева вводит трубу своими руками в фитинг, не прилагая достаточных усилий.

При этом во время проведения пайки не допускаются и чрезмерные усилия. Иначе появляется другая проблема. Из зазора, по краям которого находятся торец и внутренний упор конструкции, начинают выдавливаться излишки расплавленного материала.

Такие излишки ещё называют «гратом» . После чего снижается проходимость рабочего вещества по системе. Соединительный элемент начинает испытывать более серьёзную нагрузку.

• Некоторые не всегда правильно выставляют температуру. Нужная температура составляет – 260 градусов. Отклонения которое допускается – минусплюс десять градусов. Это значение оптимально для любой разновидности изделий, вне зависимости от диаметра. Главное – чтобы паяльник не перегрелся. Тогда в материале можно будет поддержать необходимый уровень давления. При этом поверхность не должна остыть слишком сильно до того, как все элементы соединятся друг с другом.
• Ещё одна распространённая проблема – неправильно подобранное оборудование. Паяльники нужно выбирать по мощности в зависимости от того, трубу какого диаметра придётся обрабатывать. Например, мощность в 500 Ватт – лучший вариант для 50-миллиметровой конструкции. 1000 Ватт нужно, если обработке подвергается 100-миллиметроый трубопровод.

Видео 6. Ошибки подбора соединительных фитингов для пайки + таблица времени сварки

Советы по выбору аппарата для сварки

Перед покупкой подходящего оборудования рекомендуется обратить внимание на следующие несколько характеристик:

• Изготовитель. От чего зависит стоимость аппарата, качество изготовления.
• Материал, из которого сделано устройство, качество сборки. Без учёта этого фактора паять нельзя.
• Комплектация, дополнительные насадки.
• Мощность. Зависит от того, детали с каким диаметром подвергаются пайке.

Видео 7. Обзор паяльника для сварки ПВХ

Инструмент для пайки труб ПВХ снабжается дополнительными насадками, чтобы можно было работать с фитингами своими руками разных форм и размеров.

Процедуру лучше выполнять не одному, а вместе с помощником. Кто то должен управлять инструментом, а другой готовит и ставит на место детали.

Только опытные специалисты могут самостоятельно, от начала до конца всё паять.

О мощности

Оборудование с мощностью от 1,5 до 2 Ватт встречается на рынке чаще всего. Этого может оказаться даже много для тех, кто пользуется инструментом в домашних условиях.

Хватает и 680 Ватт, чтобы решить данную задачу. По крайней мере, для работы с изделиями диаметром 16-63 миллиметра. 850 Ватт – оптимальное решение для ∅ 63-75 мм. Наконец, от 1200 Ватт понадобится для изделий ∅ на 125 миллиметров, так паять будет легче.

Как быть с насадками?

Лучше приобретать большие комплекты. Оптимальный выбор – инструменты с насадками практически для каждого диаметра, по паре штук. Их многие паяльники позволяют одновременно установить две и больше. Но это профессиональные агрегаты, потому они стоят недёшево.

Дополнительные рекомендации

Для 5-сантиметровых и больших диаметров оптимальное решение – применение стыкового соединения. Но этот совет носит характер рекомендации, а не обязательной аксиомы.

К поверхности, чья температура доведена до определённого показателя, подводим раструб, которым снабжён фитинг. После этого переходят к работе с самой трубой. Время выдержки важно соблюдать точно. Видео добавят наглядности рассказу.

Получившееся соединение надо осмотреть визуально. Появился наплавка из полипропилена? Значит, труба насаживается на горячую насадку слишком глубоко.

Главное достоинство данной технологии – в том, что на прямых участках не нужно ставить фитинги. Главное – чтобы срезы у конструкций были максимально ровными. В этом помогут специальные инструменты.

К нагревающим элементам паяльника они подводятся друг к другу, на одну линию, это правило тоже необходимо соблюдать строго. Благодаря этим устройствам легче проводить центрирование, чтобы добиться лучшего результата. На видео отчётливо виден каждый этап.

Незаменимый помощник при работе – поверхность плоской формы. Например, специальный диск. После этого технология такая же, как и при муфтовом соединении.

У некоторых паяльников есть специальные звуковые сигналы , извещающие о начале или о конце какого-либо этапа. Благодаря этому пайка ПВХ труб становится более эффективной.

Диффузионная сварка при помощи электропаяльника

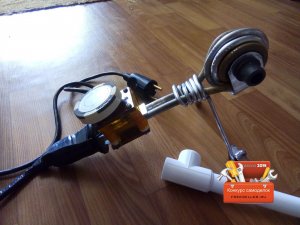

При данном способе соединения труб используется разнообразная доборная арматура и специальный электронагревательный аппарат (паяльник).

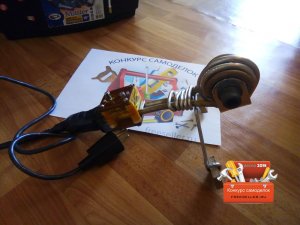

Он поставляется вместе с набором съемных парных насадок, размеры которых соответствуют наружным диаметрам труб и внутренним диаметрам соединительных элементов.

О самом популярном диаметре труб и о других характеристиках изделий из полипропилена читайте здесь.

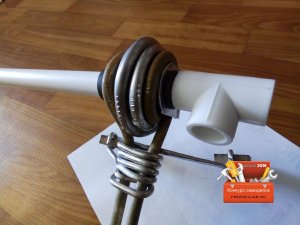

Пара насадок закрепляется на термонагревательном элементе электропаяльника и с его помощью подогревается до температуры 260°С. В разогретые насадки на несколько секунд вставляются соединительные детали. За счет этого происходит нагревание и частичное расплавление контактируемых с насадками поверхностей полипропиленовых элементов.

После этого труба и доборный элемент быстро извлекаются из насадок и вставляются друг в друга. В результате происходит взаимопроникновение (диффузия) расплавленных поверхностей деталей.

После остывания они образуют полностью монолитное соединение.

Преимущества данного способа:

• легкий процесс пайки;
• низкая стоимость доборных элементов;
• небольшая стоимость электропаяльника.

• неудобство использования электроприбора в труднодоступных местах.

Диффузионная сварка полипропиленовых труб является самой распространенной при самостоятельном монтаже в домашних условиях.

Распространённые вопросы и ответы по пайке полипропилена

Можно ли паять трубы одного производителя, а фитинги другого? Безусловно можно, однако хочется предупредить, что и муфты, и трубы следует использовать надлежащего качества. Не стоит использовать детали безымянных производителей. В непрофессиональных магазинах часто продают трубы разных фирм, а фитинги одни и те же, от безымянного производителя. Я не рекомендую использовать такую связку. В целом же ничто не мешает спаивать трубы и фитинги разных производителей, с разным армированием или без такового по разные стороны муфты.

Можно ли гнуть полипропиленовые трубы? Гнуть их нельзя, ни при монтаже, ни после. Если существует необходимость изогнуть трубу во время монтажа – то следует использовать обводы или комбинации из уголков. Справедливости ради стоит заметить, что слабое место у трубопровода на изгиб – это стык трубы и фитинга. Эта точка сопряжения обламывается при некотором усилии на излом. Чтобы убедиться в этом, достаточно спаят пробную конструкцию из уголка и двух отрезков трубы по 50 см., и попробовать сломать эту “кочергу” руками.

Иногда случается потребность спаять узел с нестандартным углом. Напомню, что ПП уголки встпечаются только двух видов: 90 и 45 градусов, по крайней мере мне другие не встречались. А что делать, если нужен поворот трубы иного градуса? Существует два известных мне метода:

При помощи двух уголков 45° можно сделать любой угол, изменяя угол поворота уголков относительно друг друга. Недостаток способа в том, что из-за нестандартного поворота, соединение не будет в одной плоскости.

Второй способ – нарушать соосность трубы и фитинга на нескольких соединениях. Не стоит забывать, что прямолинейность в месте стыка трубы и фитинга не должна отклоняться более, чем на 5°.

Как спаять трубы, если не держит кран? Категорически нельзя производить сварку, если в спаиваемом участке присутствует вода. Если по каким-либо причинам полностью перекрыть воду не удаётся, нужно остановить её на время сварки. В интернете советуют затыкать трубу хлебным мякишем, но проблема в том, что мякиш тут же выдавливает вновь создающимся давлением в трубе. Поэтому способ будет работать только тогда, когда есть возможность открыть для выхода воздуха участок до места спаивания. А когда трубы спаяны, мякиш легко выскакивает при подаче давления.

Совет: если во время сварки было слышно шипение воды на насадке – узел лучше вырезать и переделать! Уж лучше потратить лишнее время при монтаже, чем исправлять и устранять течь в будущем, с кучей вылезших проблем!

Собственно на этом предлагаю закончить изложение информации. Планирую со временем расширить список распространённых вопросов о пайке полипропиленовых труб.
