Самодельный усилитель и колонки для компьютера, плеера или мобильного телефона из доступных деталей. УНЧ, часть 1.

Анализируя посещаемость ресурса, обнаружил, что многие люди заходят по поисковым фразам типа: «усилитель для компьютера своими руками», «колонки для компьютера», «самодельный усилитель для плеера» и т.д.

Мне это показалось очень странным. Неужели во всём русском Интернете мало информации на эту тему? Оказалось, действительно, нормальных описаний по изготовлению небольшой аудиосистемы для компьютера, плеера или мобильного телефона не найти, даже если очень долго искать. Там всё больше описываются колонки объёмом с небольшой холодильник и усилители мощностью с небольшой электрокамин.

Динамики для компьютерных колонок

Знайте, что залогом хорошего звука колонок являются в первую очередь динамики, а уже во вторую усилитель и провода . Поэтому необходимо выбрать качественные динамики для компьютерных колонок, которые вы планируете самостоятельно собрать.

В данной случае выбор упал на немецкие широкополосные динамики Visaton B200, которые отыгрывают весь диапазон от 57 до 18000 Гц (а с фильтром так и от 40 Гц). Такой выбор хорош еще и тем, что отпадает необходимость иметь несколько динамиков внутри одной колонки и использовать для их согласования кроссовер. А чем меньше деталей в любом механизме — тем он надежнее!

Широкополосные динамики Visaton B200

Данные динамики Visaton B200 обладают почти в 10 раз более высокой чувствительностью в сравнении с древними советскими колонками S90, таким образом им достаточно мощности в 3Вт, чтобы выдавать такой же саунд, который старые советские могли дать только при 30 ваттах.

Но за такое удовольствие приходится платить размером ящика колонки, в данном случае для каждого динамика придется собрать 150 литровый ящик, только в таком случае эта самодельные колонки смогут полноценно работать.

Усилок и блок питания

Эти компоненты можно установить сразу в короб, чтобы сэкономить место. На внешней же стороне нужно сделать разъемы, в которые будет вставляться “тюльпан”. Прежде чем перейти к выполнению этой работы, кликайте по ссылке, чтобы узнать, какой усилитель звука лучше .

Отверстие лучше залить хорошим герметиком, а только после этого монтировать лицевую панель. Ее мастера тоже рекомендуют ставить на герметик, а после высыхания — садить на саморезы.

Читать еще:  Охлаждение для видеокарты своими руками

После полного высыхания всего короба, необходимо выбрать подходящий материал и обтянуть его. Для БП можно использовать один трансформатор, выпрямительный мост и около двух-трех конденсаторов электролитического типа. Такое устройство будет чисто воспроизводить звук и не создавать лишних помех.

Важно! При наблюдении маленького гудения, следует увеличить значение емкости электролитов. Если элементов с большой емкостью найти не получится, то можно просто воткнуть несколько компонентов параллельно друг другу.

Для того, чтобы собрать акустическую систему для ПК понадобится:

  • Динамик 3Вт (от 2 шт.).
  • Разъём mini-Jack 3,5мм (он стандартный для подключения колонок или наушников и весьма распространён).
  • Аудиоусилитель. Рекомендуется использовать цифровой РАМ 8403.

СПРАВКА. Вместо цифрового усилителя можно использовать и аналоговый на транзисторах, но тогда придётся задействовать ЦАП, а подбор необходимого цифро-аналогового преобразователя, довольно долгая вещь, требующая специальных расчётов. По своей сути РАМ 8403 является усилителем с АЦП, который облегчает сборку самодельных колонок.

  • Тумблер для питания системы.
  • Соединительные провода.
  • USB провод для питания.
  • Трубки термоусадочные для изоляции.
  • USB штекер.
  • Материал для сборки корпуса (фанера, клей, саморезы и т. д.).

Также понадобятся инструменты:

  1. Паяльник.
  2. Клей (для склейки проводов).
  3. Нож (для чистки проводов).
  4. Лобзик (для работы с корпусом).
  5. Дрель (для работы с корпусом).
  6. Инструменты для измерения и разметки (карандаш, линейка, циркуль и т. д.).
  7. Кусачки (для проводов).
  8. Наждачная бумага (для обработки корпуса).

Делаем «булку»

Для того, чтобы обеспечить наиболее качественный звук необходимо сделать просторный и закрытый корпус, чтобы в нем циркулировал воздух. Это сделает звучание глубже и насыщеннее.

Изготавливаем корпус

Для корпуса пойдёт ДСП, ДВП или фанера. Также можно использовать текстолит или OSB. Не стоит выбирать слишком толстые пластины, так как это сделает конструкцию слишком тяжёлой.

Для того, чтобы динамики подошли по размеру, нужно правильно замерить диаметр и окружность, а затем вырезать отверстия на передней панели.

ВНИМАНИЕ. Следует обратить внимание на фиксацию, так как корпус колонок часто подвергается влиянию вибраций. Помимо клея лучше использовать уголки на саморезах. Так конструкция получится надёжнее и прослужит дольше, а также появится возможность разборки устройства и последующего сбора.

На задней панели следует врезать места для проведения кабеля питания, кабеля подключения и отдельный разъём для тумблера включения питания.

Позаботимся о хорошем БП

Существует несколько основных вариантов создания блока питания в схеме. Если усилитель представляет собой комплексное устройство с АЦП и переходником (как, например, РАМ 8403), то его можно питать от простого USB. Это облегчает взаимодействие и работу с ПК. В случае есть блок питания отдельный, то следует внимательно озаботиться выбором комплектующих, согласно потреблению и выходной мощности.

ВНИМАНИЕ. Все провода и кабели нужно выбрать оптимальной длины, так как слишком длинные провода могут мешаться и доставлять неудобства. При этом кабели должны без проблем доставать до всех необходимых разъёмов. Оптимальная протяжённость проводов mini Jack и USB колеблется от 1 до 5 метров.

Усилитель и блок питания

Для сборки домашней акустической системы служит соединение громкоговорителей (динамиков) с усилителем и разъёмом. Штекер mini — Jack имеет три канала (левый, правый и общий). Они разделены чёрными полосами на самом разъёме и располагаются зеркально от середины.

Читать еще:  Дверь из нержавейки своими руками

На самой плате располагаются разъёмы для провода(L-Левый G-Центральный R-Правый). Соблюдая порядок, следует соединить проводами разъём mini – Jack с платой усилителя.

Затем соблюдая полярность, к усилителю следует подключить динамики. Места для динамиков на устройстве обозначаются как Rout и Lout.

ВАЖНО. При подключении динамиков следует помнить про полярность

Питание данного устройства будет осуществляться через USB, так как для усилителя достаточно 5 вольт. При припаивании кабеля питания, также следует помнить про полярность. Также важно не забыть вывести через один из проводов тумблер от питания колонки, иначе устройство будет питаться при каждом подключении через USB.

После того как все детали собраны, следует воспользоваться термоусадкой в местах сгибов, а именно на mini Jack, тумблере питания и проводах, которые подключаются к динамикам.

Основные колонки

После того как основное устройство собрано его следует поместить в корпус собранный ранее. Собирать колонки следует осторожно, так как есть риск повредить провода или разъём.

ВНИМАНИЕ. На РАМ 8403 есть ручка регулировки усиления. Её следует вывести на переднюю или боковую панель устройства.

Иногда, для улучшения качества звука, переднюю панель (куда выходят динамики) обтягивают тканью.

Подключить можно столько колонок, сколько позволяет ваша магнитола. Я подключил две. Они находились в заводских коробках, в которых я просто вырезал отверстия под динамики и оставил колонки в коробках. Коробки вполне справились с ролью короба.

Для подключения колонок следуйте инструкции от магнитолы. При желании можно подключить передние и задние колонки и сделать «звук вокруг». Если на магнитоле есть выход AUX, можно подключить ее к телевизору.

Доработка АС

Доработка акустических систем – это процесс улучшения характеристик уже имеющихся колонок с целью получить более качественный звук. При этом подвергать доработке имеет смысл только ту АС, у которой есть хотя бы небольшой потенциал, то есть — технику средней ценовой категории.

Улучшение электрической цепи

Данный процесс выполняется просто: имеющиеся элементы меняются на более качественные. Злектролитические конденсаторы можно заменить пленочными, металлобумажными или металлопленочными. Если катушка сделана из тонкой проволоки, намотанной на металлический сердечник, допускается вместо нее использовать другую, имеющую вид медного толстого провода сечением около 1 мм 2 и без сердечника. Можно провода, соединяющие динамики и усилитель, заменить специальным акустическим кабелем или толстой проводкой из меди.

Совет! Если акустика маленькая, сечение кабеля может быть от 1 до 1,5 мм 2 . Для больших динамиков нужно брать провод не тоньше 2,5 мм 2 , а также потребуется заменить клеммы на подходящие под размеры.

Улучшение корпуса

Для систем типа 2.1 или 5.1 с маленькими колонками есть смысл модернизировать только корпус низкочастотного сабвуфера — необходимо улучшить жесткость, чтобы качество звука не ухудшалось от дребезжания и вибрации. Между верхней и нижней гранями достаточно одной распорки, а между боковыми сторонами, если внутренний объем акустики более десяти литров, – нужно как минимум две распорки. Проще всего просверлить противоположные стенки и стянуть их болтами. Другое решение – установить внутри деревянные бруски, закрепив их на клей или шурупы.

Читать еще:  Простой поворотный столик своими руками

Далее необходимо провести тщательную герметизацию. Из корпуса удаляют все, что там находится, и скрупулезно обрабатывают полость внутри герметиком, например, битумной мастикой. После высыхания процедуру следует повторить. По окончании такой доработки нужно герметиком либо замазкой закрыть места на стыках динамиков, а также задней панели с корпусом.

Увеличение объема колонок

Если во время работы колонок слышен гул, можно частично увеличить их внутренний объем. Для этого нужно распушить вату и уложить внутрь, предварительно взвесив тот синтепон, который там был. В одном литре корпуса должно содержаться 25 грамм материала. Если его мало, можно добавить распушенную вату до нужного количества. Можно и больше, но только если гул не прекратится. В результате этой процедуры низкие частоты станут слышны чуть меньше, но и гул пропадет.

Другое решение – оклеить стенки изнутри ватином или войлоком. Не допускается использовать большое количество клея, иначе материал будет плотным и неэффективным. Толщина такого уплотнения не должна превышать 15 мм.

Более глубокая доработка занимает большое количество времени, требует финансовых вложений и определенных навыков. Кроме того, потребуется проводить звуковые тесты и т.д. В Интернете можно найти множество видео на эту тему или бесплатно скачать книги и статьи в формате PDF для ознакомления.

Материалы и инструменты

Первым делом необходимо изготовить корпус колонок.

Для этого вырезается из фанеры толщиной 15 мм — 7 заготовок с прорезью внутри.

Вырезать заготовку можно обыкновенным электрическим лобзиком.

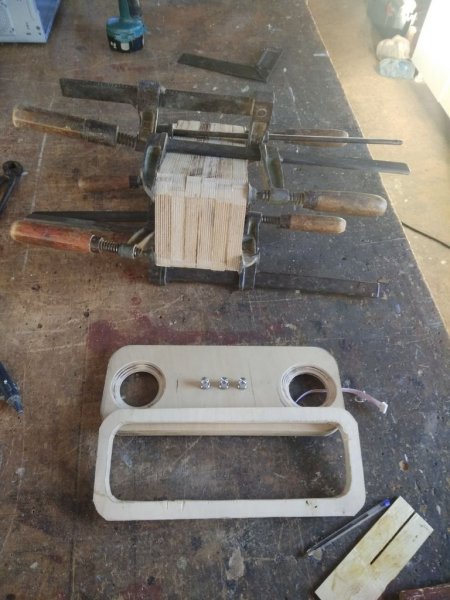

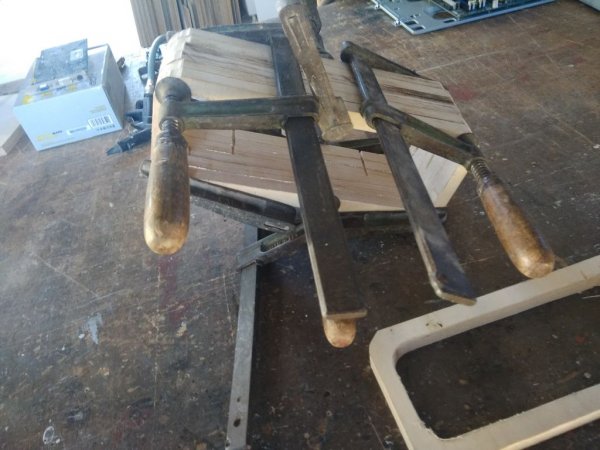

После того как заготовки готовы приступаем к склеиванию корпуса. Наносим столярный клей на заготовки .плотно прижимаем друг к другу и фиксируем зажимными струбцинами.

Также вырезаем боковую переднюю и задние крышки.

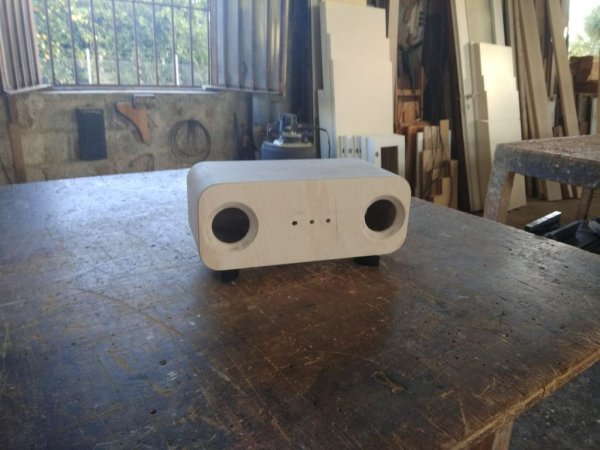

Сверлим отверстия под установку динамиков, и выключатели усилителя. Склеиваем вместе с ранее склеенными заготовками.
Шлифуем заготовки машинкой и вручную.

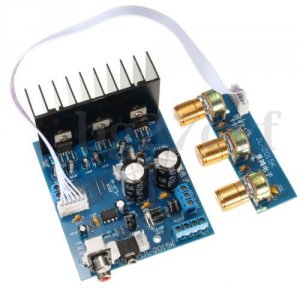

В качестве усилителя использовался готовый модуль tda2030 2×18 Вт +сабвуфер.

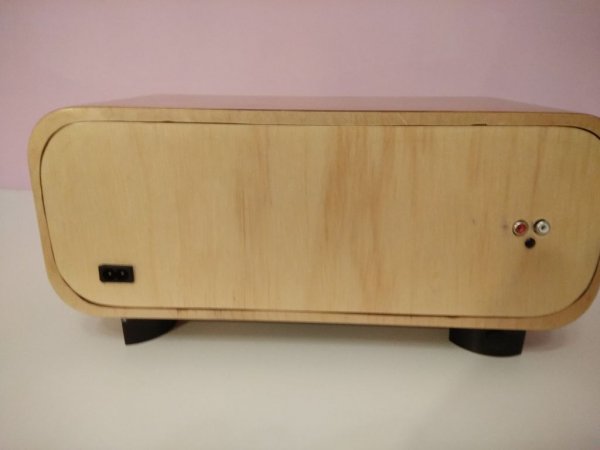

Подготавливаем заднюю крышку, выводим на нее, гнездо для питания, а также сверлим отверстия под аудио RCA.

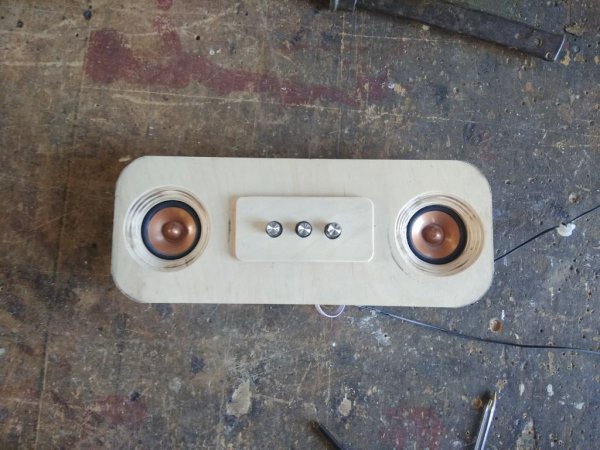

Устанавливаем динамики в корпус, выводим крутилки модуля на лицевую панель, и ставим декоративные нахлобучки.


Дополнительно также была подготовлена небольшая мини панель под крутилки, ее также вырезаем из фанеры и приклеиваем при помощи столярного клея.

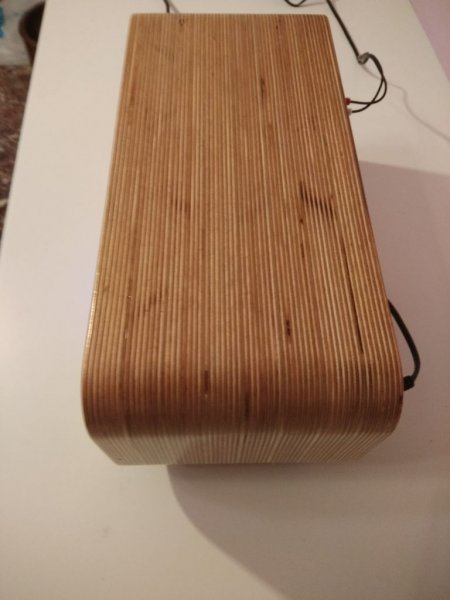

Корпус можно дополнительно обработать лаком или другими пропитывающими и декоративными составами по желанию.

Колонки из фанеры готовы.


Дополнительно можно вывести индикатор питания с клавишей вкл и выкл на лицевую панель.
