Софтбокс из картона своими руками

Шаг 1: Что такое Softbox?

Softbox – это тип светового модификатора, который используется специально для студийных или наружных портретов. Он создает мягкий рассеянный свет, направляя свет через некоторый рассеивающий материал. Свет отражается в его внутренних стенах (покрытых яркой поверхностью, обычно алюминиевой фольгой), отскакивающей от белого листа диффузии.

Его можно использовать с подсветкой строба или непрерывными источниками света. Основная цель софтбокса – создать мягкий и однородный свет, часто используемый в качестве ключевого света. Кроме того, он идеально подходит для освещения студии, где важны каждый дюйм яркой области.

1. Бюджетная сборка

Материалы

Для данного устройства используются разные материалы. Наиболее дешевые и доступные это:

• Плотный картон
• Фольга
• Скотч
• Липучки
• Клей ПВА
• Калька (можно заменить полупрозрачной тканью белого цвета)
• Болты и гайки
• Г-образный кронштейн для крепления штатива
• Черная краска

Любой материал для софтбокса можно найти дома или купить в любом хозяйственном магазине.

Софтбокс — незаменимый помощник при студийной портретной съёмке. Узнайте, как научиться профессионально делать портретные фотографии!

Подбирайте объектив для Nikon d3200 вместе с нами. Подробности тут.

Инструменты

Так как перечисленные материалы не требуют никакой сложной обработки, для взаимодействия с ними понадобятся простые инструменты, такие как:

• Карандаш или ручка для черчения заготовки на картоне;
• Школьная линейка для того же, о чем сказано выше;
• Ножницы или нож для бумаги, чтобы вырезать основу из картона и рассеиватель из кальки (ткани);
• Кисточка для нанесения клея;
• Кисточка для окраски;
• Отвертка и гаечный ключ для фиксации г-образного кронштейна.

Порядок изготовления

Основа софтбокса должна состоять из четырех трапеций. Однако требуется провести измерения для двух из них, так как нижняя трапеция равняется верхней, а боковые также равны между собой. Для верхней и нижней деталей следует измерить длину вспышки, которая будет находиться в центре софтбокса. Этому показателю равняется верхняя сторона трапеции. Оптимальной длиной для нижней стороны будет 90 см.

Боковые детали софтбокса строятся по такому же принципу, только нижняя их сторона должна равняться 65 см, а верхняя – высоте вспышки. Заготовки сначала чертятся на листах картона, а потом вырезаются. На помощь вам чертёж софтбокса, правда, немного с другими размерами.

Выглядят готовые детали для основы софтбокса так:

Далее нужно позаботиться о:

• отражающей поверхности;
• способе крепления вспышки;
• сборке изделия.

Для отражения света от вспышки используется фольга. Ее вырезают по форме картонных заготовок и приклеивают клеем ПВА с одной стороны каждой из них.

Когда изделие будет готово, к нему придется прикреплять вспышку, поэтому уже сейчас надо позаботиться о надежном способе крепления. Таким креплением послужат липучки, которые надо присоединить к коротким сторонам трапеций при помощи скотча, как это показано на рисунке:

Теперь нужно склеить четыре части софтбокса между собой скотчем, но склеивание проводится по наружной стороне каркаса, а на его внутренней стороне должна располагаться поверхность, покрытая фольгой.

Наружную, картонную поверхность софтбокса, можно покрыть слоем черной краски. Это делается не из необходимости, а скорее для эстетического удовлетворения, для придачи устройству более профессионального вида.

Чтобы софтбокс стал полноценным приспособлением для фотосъемки, он нуждается в:

1. креплении для штатива;
2. рассеивателе.

Устанавливать их нужно именно в таком порядке, так как рассеиватель придется приклеивать к лицевой части софтбокса. После этого прикрутить крепление будет невозможно и придется отрывать кальку или ткань.

Вместо крепления используется г-образный кронштейн. Его прикручивают при помощи болтов и гаек с задней стороны устройства.

Осталось установить финальный компонент – рассеиватель. Вместо него берется калька или белая ткань. Она расстилается на ровной поверхности, на нее кладется каркас будущего софтбокса лицевой стороной вниз и материал обрезается по форме каркаса, с запасом в 1-2 см.

Оставшиеся края приклеивают клеем к наружной стороне устройства. После того, как клей высохнет, софтбокс прикрепляют к штативу, устанавливают в нем вспышку и используют данный источник света по назначению.

2. Изготовление из проволоки и ткани

Вышеописанный софтбокс достаточно прост в исполнении. Его может собрать даже человек, не имеющий никакого опыта в строительных работах или в работах по сборке электротехники. Однако есть и более простой способ изготовления источника рассеянного света. Для него понадобятся только белая подкладочная ткань (ткань для софтбокса лучше подойдёт атласного типа) и толстая проволока.

Из проволоки делается каркас, который потом обшивается вырезанными по форме этого каркаса кусками ткани.

Данный самодельный софтбокс выглядит не так аккуратно и профессионально, как изготовленный первым способом, но для временного использования вполне подойдет. Несмотря на свой вид, он хорошо справляется с требуемыми от него функциями.

Советы и рекомендации по выбору зеркального фотоаппарата для начинающих.
Приобретаете фотоаппарат? Ознакомьтесь с ценами на полупрофессиональные фотоаппараты в нашей статье.
Ищите вдохновение для фотосъёмки? Для вас собраны все сайты лучших фотографов мира в одном месте!

3. Изготовление из троса и ткани

Это более сложный способ изготовления софтбокса, но в результате получается красивое и функциональное устройство. Для него понадобятся:

• трос, который используют для прочистки канализации;
• 4 наконечника для кабеля Faston;
• картон;
• 6 метров черной тесьмы;
• 1 кв. м. белого нейлона;
• 1 кв. м черного нейлона;
• 1 кв. м. серебристого нейлона;
• 2 метра липучки;
• г-образный кронштейн;
• болты и гайки;
• металлическое кольцо.

Трос делят кусачками на четыре части. Каждая часть должна иметь длину 135 мм. Из этих кусков делают кольца, соединив концы отрезка наконечниками Faston и пропаяв места соединения. Когда припой остынет, зачищают места пайки от острых выступов и обматывают их изолентой.

Готовые кольца обшивают на швейной машинке черной тесьмой. Тесьму берут широкую, чтобы можно было сложить ее пополам вдоль длины тесьмы и пропустить по центру трос.

Для изготовления четырех сторон предварительно делается картонная выкройка софтбокса в форме равностороннего треугольника. Длина стороны этого треугольника равняется 55 см. Углы его закругляют, отмерив циркулем радиус 7,5 см.

Из ткани выкраивают заготовки по шаблону и закрепляют их булавками на кольцах из троса, обшитых тесьмой. В результате трос принимает нужную форму.

Ткань пристрачивают, постепенно убирая булавки. Также сшивают и остальные три стороны софтбокса. Для задней части устройства надо сделать квадратную заготовку с отверстием подходящего для вспышки размера. Ее шьют из ткани, без использования каркаса из троса. Все треугольники пришивают к квадратной части, и получается основа для софтбокса.

По наружным сторонам устройства пришивается липучка. С помощью нее можно будет прикрепить к софтбоксу белый нейлон, который и послужит рассеивателем прямого источника света.

Использование липучки очень удобно, так как она позволяет заменить ткань при ее повреждении или при необходимости в более плотном рассеивателе. Если же нейлон просто пришить к основе, придется каждый раз его отпарывать и пришивать новый. Это занимает много времени и портит как ткань для рассеивателя, так и тесьму на тросе.

Крепление для штатива в этом случае делается немного по-другому. Г-образный кронштейн не прикручивается напрямую к основе софтбокса, так как его невозможно закрепить на тонком нейлоне. Для этого берется металлическое кольцо-распорка и вставляется с задней стороны устройства.

К этому кольцу и крепится кронштейн для штатива. Само кольцо не нужно каким-то образом фиксировать на софтбоксе, так как оно будет хорошо держаться благодаря металлическим тросам, находящимся в основе устройства.
Если же кольцо держится непрочно, следует немного плотнее сшить задние части треугольников. В случае, когда вам сложно воплотить идею в жизнь, можете посмотреть видео о том, как собрать софтбокс для внешней вспышки своими руками:

Применив на практике любой из перечисленных способов изготовления софтбокса, можно получить отличное приспособление для рассеивания прямого света.

Например, для того, чтобы сделать последний софтбокс, надо уметь шить и паять. Если таких навыков нет, лучше остановиться на первом способе, в котором вся работа базируется на черчении заготовок, вырезании их и склеивании в готовое устройство.

Изготовление

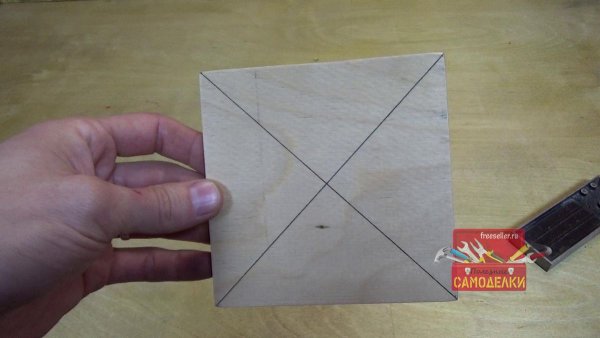

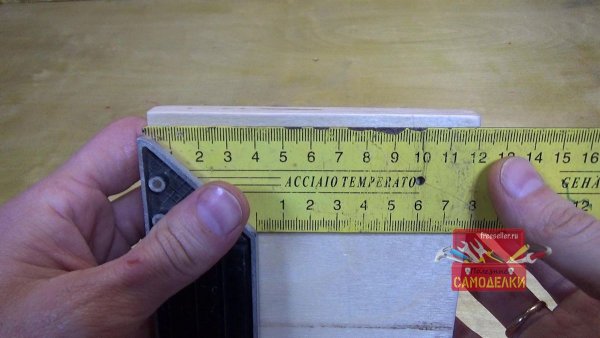

Первым делом выпиливаем кусок из фанеры размером 120*120 мл и проводим диагонали, чтобы точно найти центр.

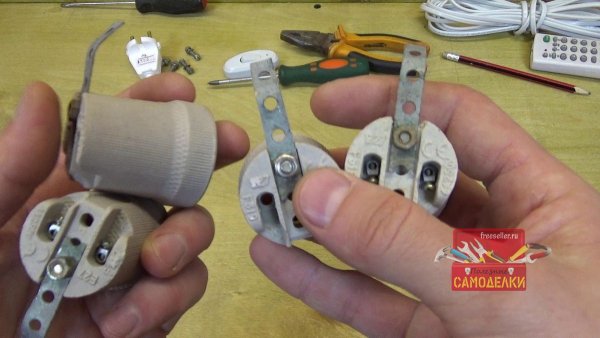

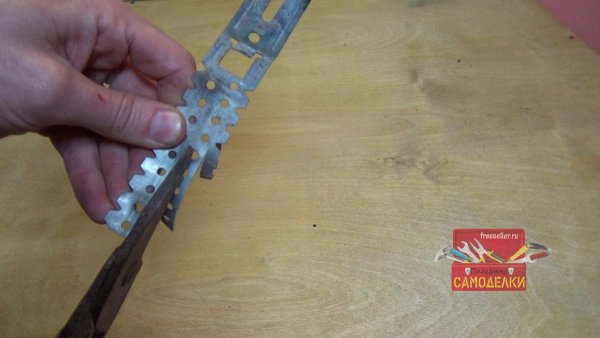

Далее подготавливаем пластинки, что бы закрепить патроны на фанере. Я вырезал данные пластинки из куска металлической направляющей для гипсокартона обычными ножницами по металлу.

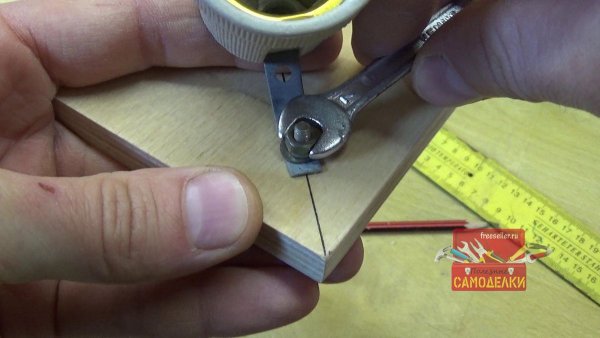

Затем крепим эти пластинки на патроны при помощи обычных маленьких винтиков.

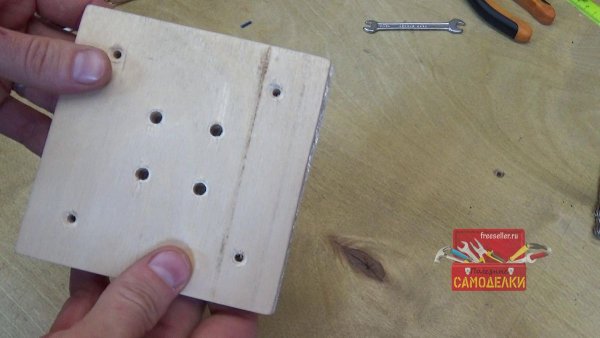

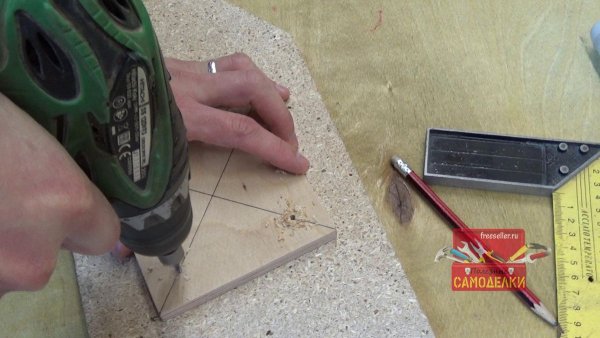

Далее сверлим отверстия в фанере, в тех местах, где будут крепиться патроны.

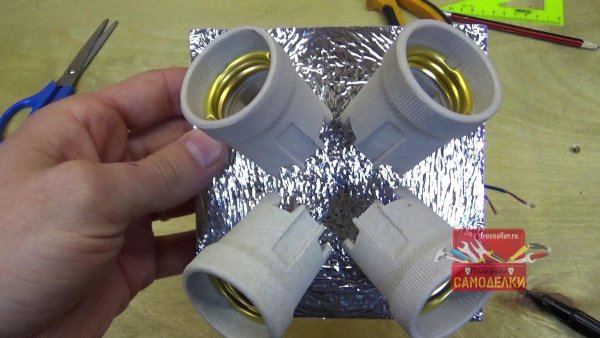

Крепить их будем так же на маленькие винты.

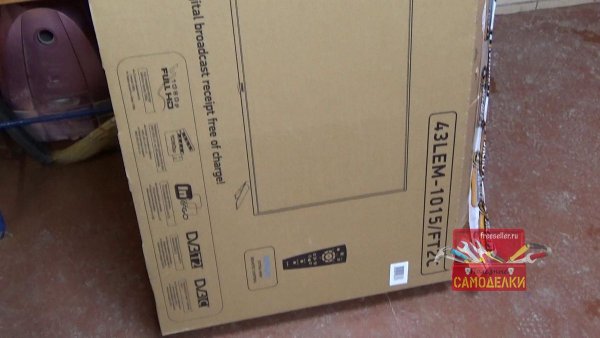

Для основания софтбокса я использовал самый обыкновенный плотный картон от бытовой техники. Он двухслойный и его жесткость довольно хорошая.

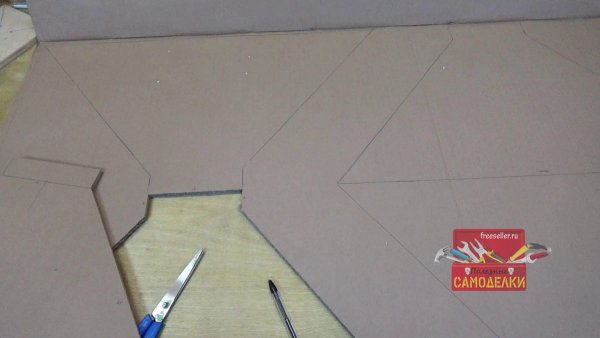

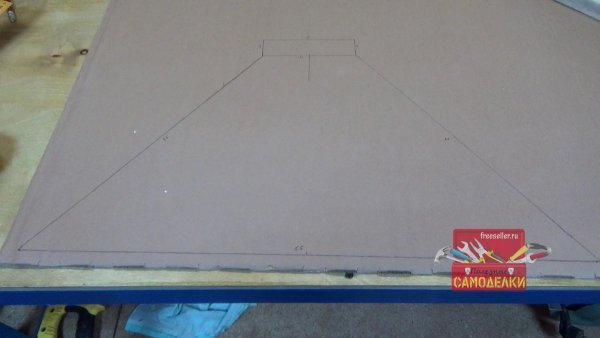

На картоне делаем разметку по следующим размерам: основание 55 см, боковые стороны по 35 см, выступ наверху 12 см и высотой 3 см.

После разметки при помощи канцелярского ножа вырезаем шаблон. Не используйте ножницы, так как они портят структуру картона.

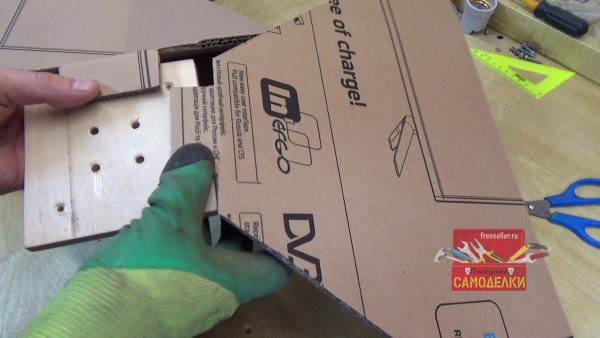

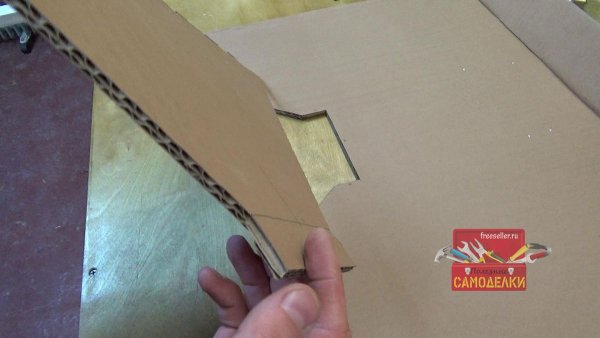

Верхние выступы немного загибаем, так как при помощи них будут крепиться данные листы к основанию их фанеры. Далее это будет видно на фото ниже.

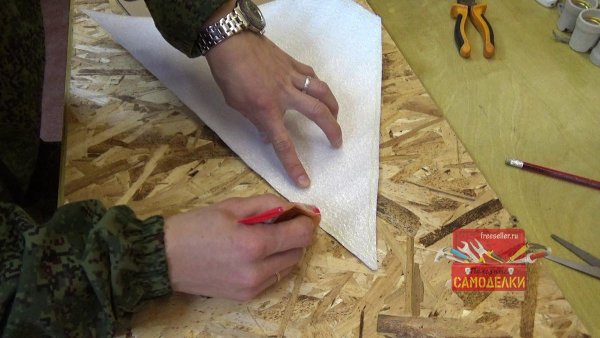

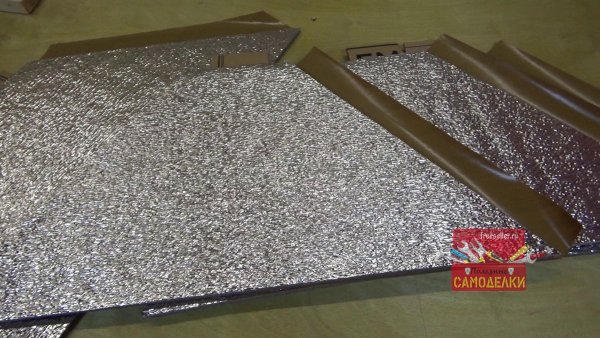

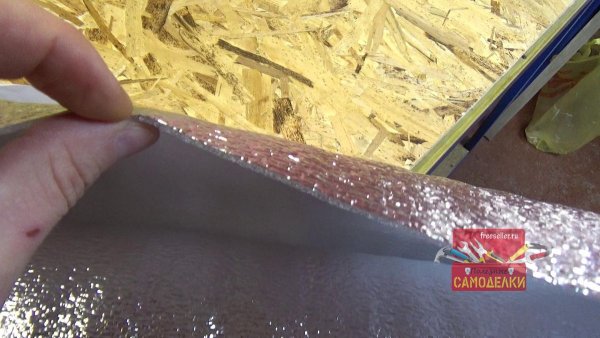

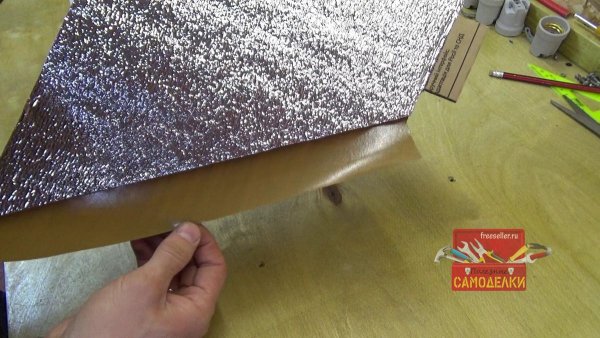

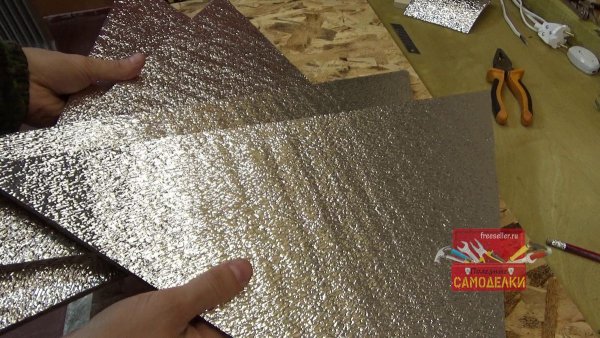

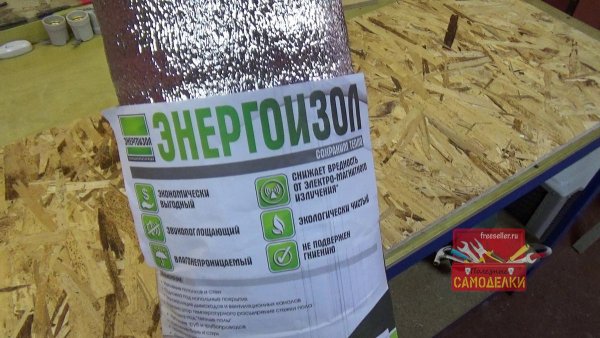

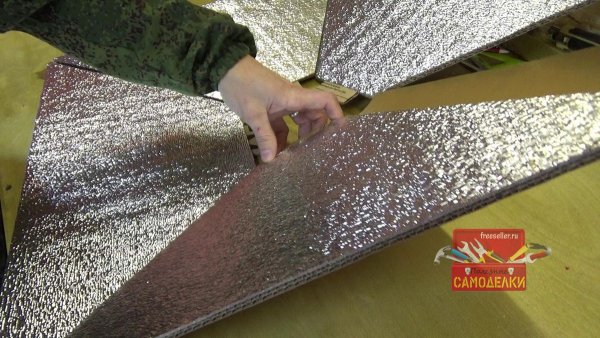

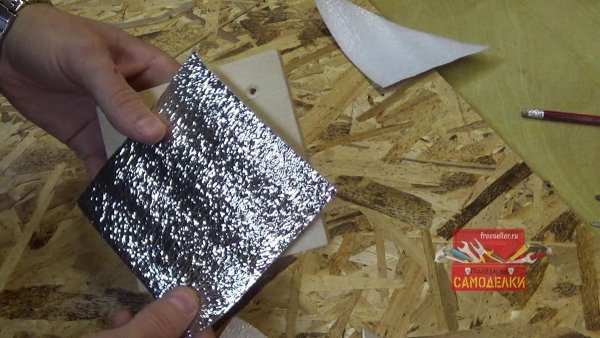

После того, как шаблоны готовы, берем самый тонкий энергоизол в 2 мл, прикладываем к нему шаблоны из картона, вырезаем и наклеиваем. Клей я использовал самый обычный обувной быстросохнущий. Можно вместо энергоизола можно использовать мятую фольгу, но по стоимости выходит одно и то же, поэтому лучше взять его.

Им же обклеиваем фанеру с внутренней стороны.

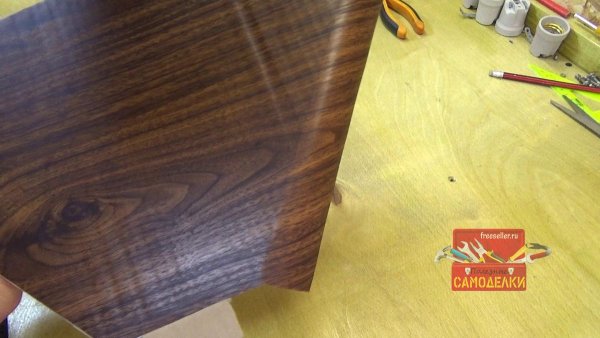

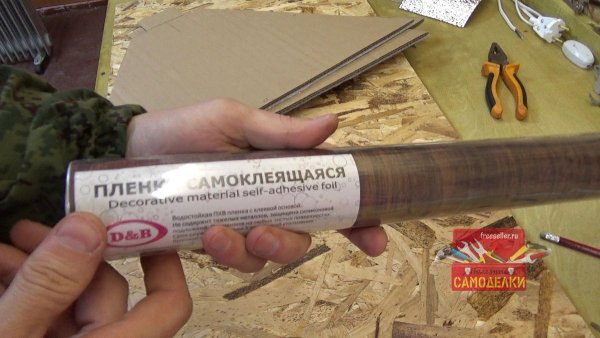

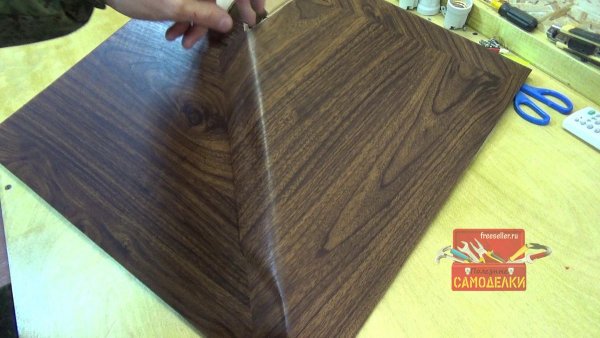

Далее берем самоклейку, конечно ее можно и не использовать и оставить голый картон, но у меня в наличии она была, поэтому обклеил.

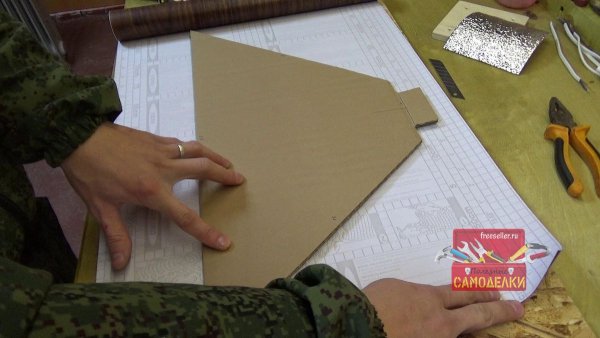

Шаблон тут будет немного другой. Нужно оставить с одной стороны небольшой выступ, что бы в дальнейшем при помощи его склеить единую конструкцию.

После того, как все готово, можно склеить все воедино.

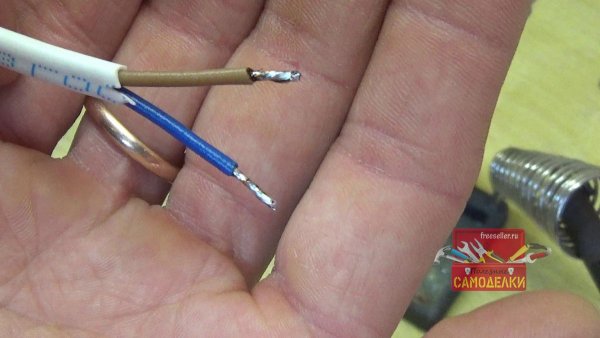

Далее переходим к электронной части. Я когда где то использую провода, то стараюсь всегда залудить кончики и по возможности использовать пайку.

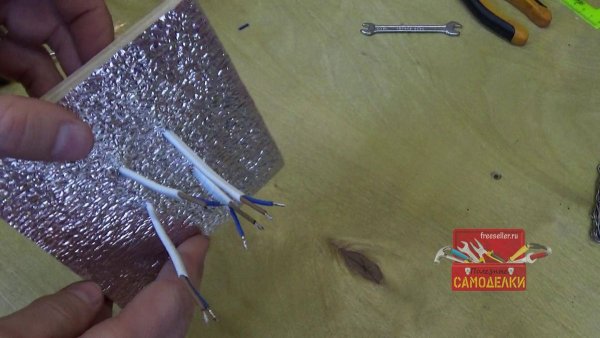

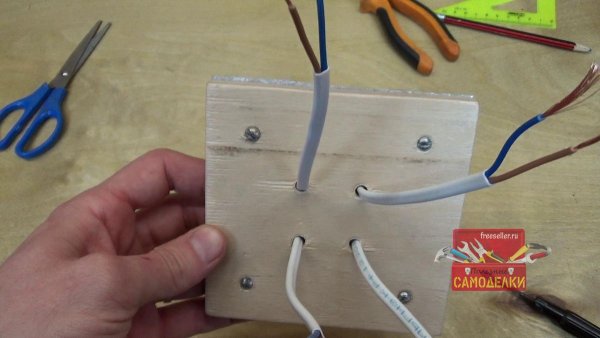

Затем вставляем в ранее заготовленные отверстия проводку.

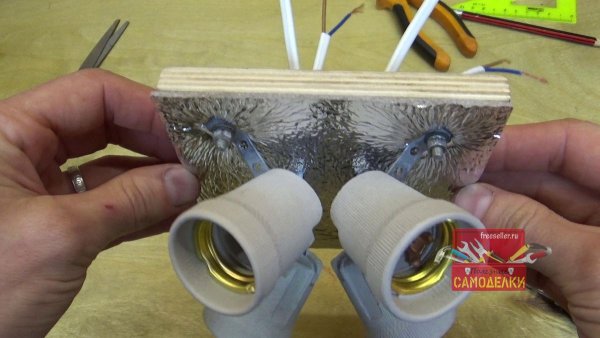

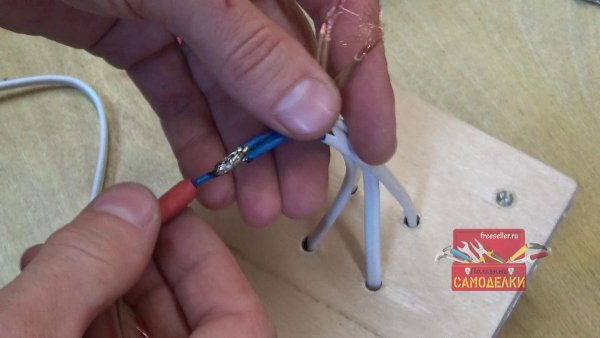

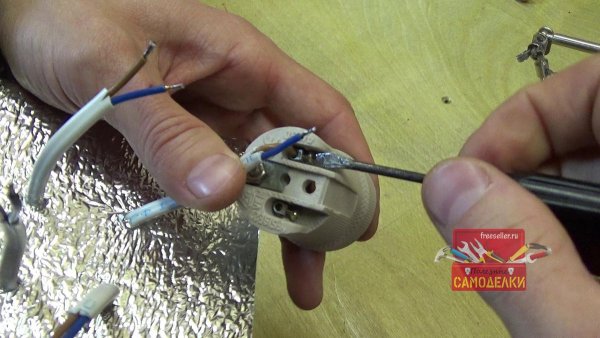

Подключаем патроны. Как я уже писал выше, кончики лучше всего залудить для более лучшего сцепления.

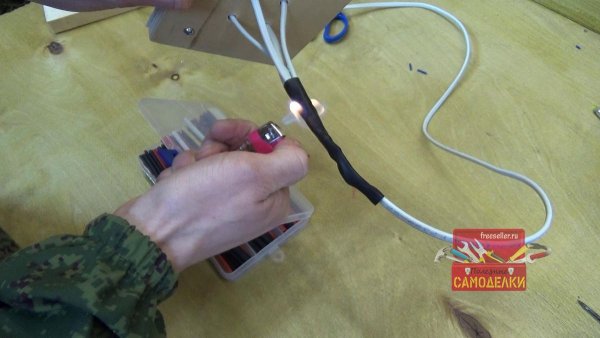

Затем припаиваем провода от патронов к основному кабелю и одеваем в термоусадку.

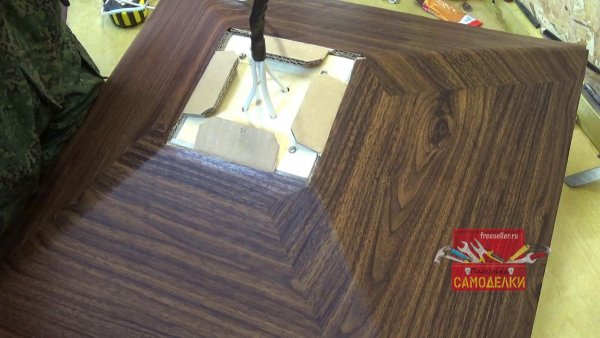

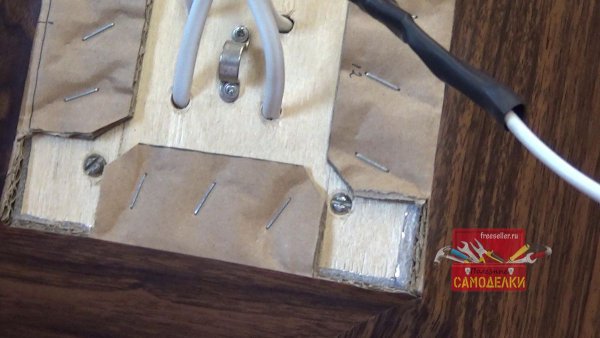

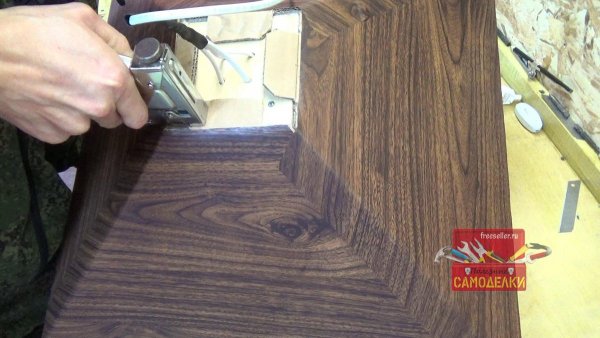

Основу софтбокса я закрепил к основанию при помощи мебельного степлера, нагрузки там никакой нет и как показала практика все отлично держится.

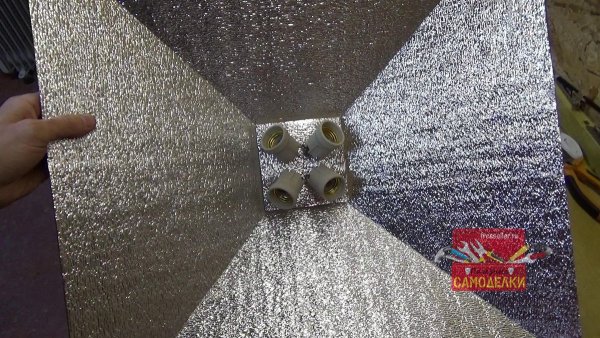

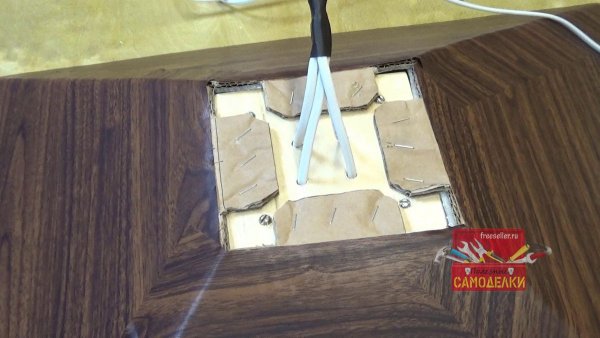

Изнутри все выглядит вот так, как показано на фото ниже.

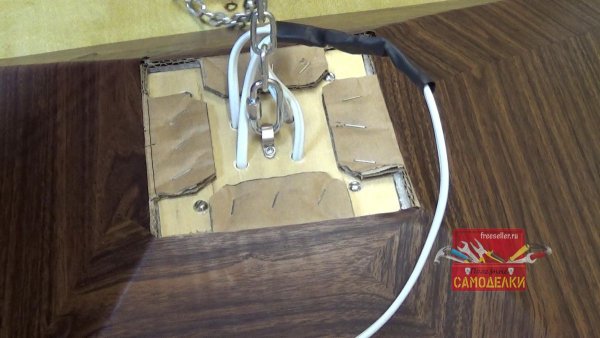

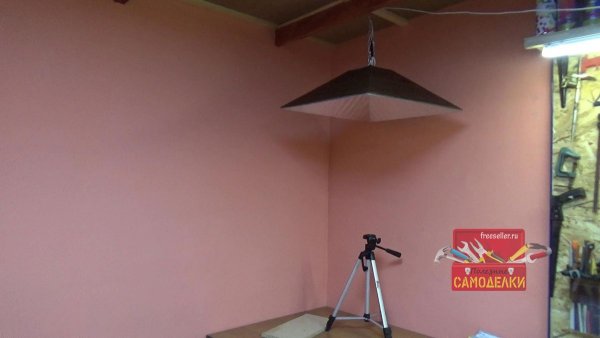

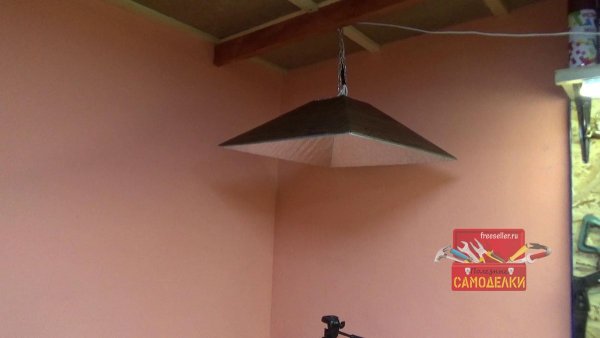

Далее, для того, что бы подвесить самодельный софтбокс в нужное место, можно прикрепить петельку и одеть тонкую цепь.

Я использовал именно цепь, так как она была у меня в наличии, но вместо цепи можно взять обычную веревку или же тросик. Так же можно этот софтбокс закрепить на жесткой сцепке используя пластиковые трубы и крепежи к ним. Но я использовал именно цепь, так как софтбокс будет висеть под потолком, над столом для съемок.

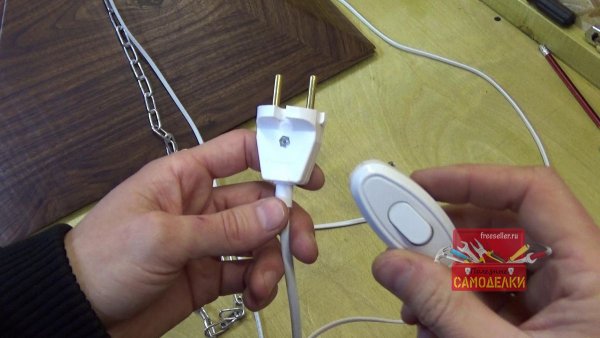

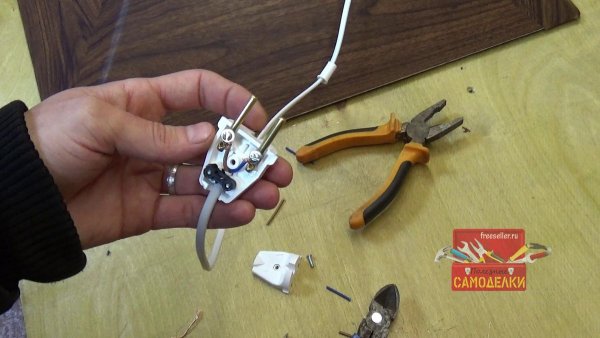

Далее подключаем вилку. От выключателя в процессе сборки я отказался, так как софтбокс будет висеть под потолком и проще будет вытянуть вилку.

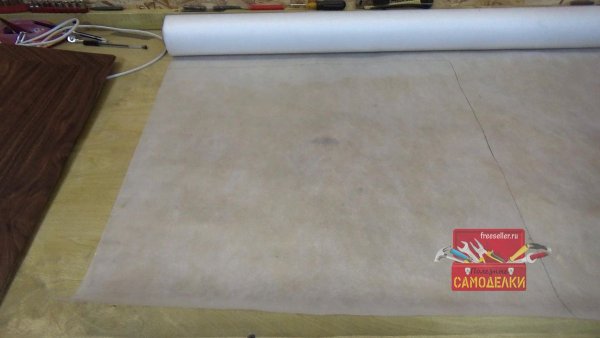

В качестве светорассеивателя я использовал кусок от пароизоляции. Она матовая и хорошо сглаживает тени. Вместо пароизоляции можно использовать обычную белую ткань, но эффект будет немного хуже.

Затем установил светодиодные лампочки.

(ВНИМАНИЕ! не ставьте лампы накаливания, так как от них очень большой нагрев)

Светорассеиватель закрепил на горячий клей по краям.

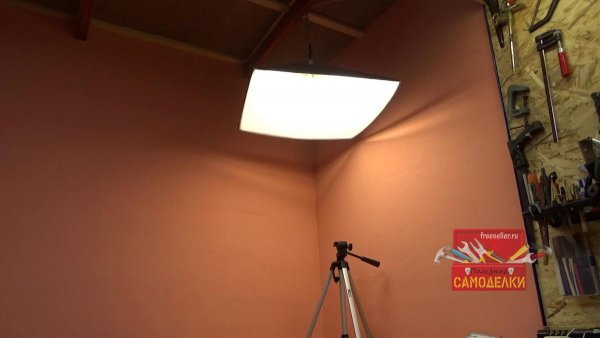

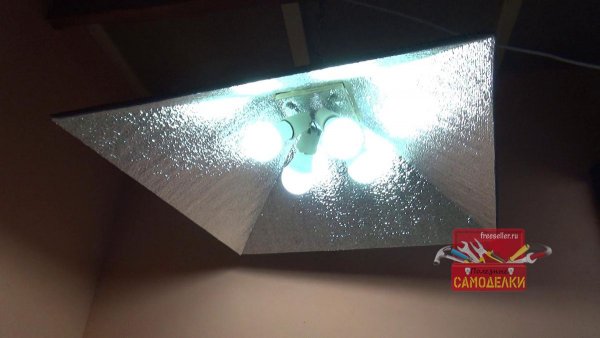

И в итоге получилось вот такое вот освещение. Картинка очень яркая и сочная!

Более нагляднее можно увидеть в видео ниже:

А на этом у меня все, всем большое спасибо за внимание и до новых самоделок!
