С недавнего времени, для прослушки музычки в домашних условиях, установил лучший плеер, по моему мнению на комп. Естественно это FOOBAR 2000, выглядит рабочая версия вот так…

С того момента, часто начал замечать, что тупо медитирую в правый нижний угол экрана, а конкретно на стрелочки, завораживают они меня) думаю я в этом не одинок. И посетила меня мысль, реализовать подобную штуку в реале, в автомобиле.
Порыв интернет наковырял на китай-сайте возможность приобретения этих стрелочек любого вида и количества. Образцы для вашего внимания





Прошу корифеев электронники посмотреть на группу контактов синих, и подсказать как это реализовать, конкретно как подать импульс с ГУ на эту штуку? Чтоб сигнал не был проходным, и не терял качества?
Да и вообще коментируйте, что думаете по этой задумке? Разместить планирую в торпеде, чтоб продолжать на них пялиться не только дома на мониторе)

П.С. можно конечно купить DENON DSV-1, комплект будет вот такой

Основные виды индикаторов

Индикаторы являются составной частью устройств усиления звука. Они позволяют получить визуальную оценку композиции в диапазоне звуковых частот. Для наблюдения уровня сигнала используются как стрелочные приборы, так и устройства, выполненные в виде светодиодных столбцов, изменяющих свои геометрические размеры по мере нарастания или спада звукового сигнала в выбранном частотном диапазоне. Можно выделить основные типы индикаторов:

  1. Шкальные, представляющие собой устройства различной степени сложности, в которых для оценки силы звукового сигнала используются стрелочные микроамперметры.
  2. Пиковые (светодиодные) индикаторы уровня сигнала, которые могут использовать в своем составе как одиночные элементы, так и светодиодные ленты.
  3. Пиковые люминесцентные.

Современные комплексы воспроизведения звуковой информации используют электронные устройства, отражающие целый ряд необходимых параметров. В их схемах применяются те или иные основные типы индикаторов, перечисленных выше.

Индикаторы уровня звука — какие они бывают (подборка-путеводитель с Алиэкспресс)

В большинстве случаев индикаторами уровня звука называют устройства, показывающие не собственно уровень звука, а уровень напряжения в звуковом тракте аппаратуры. Также их часто называют «волюметры» (VU-meter).

Индикаторы уровня звука бывают стрелочными, светодиодными и графическими (анализаторы спектра). Последние из перечисленных могут быть основаны на разных средствах представления изображения: с помощью жидкокристаллических и AMOLED-экранов, вакуумных люминесцентных индикаторов и светодиодных панелей.

Строго говоря, анализаторы спектра не вполне относятся к VU-метрам, но, поскольку часто используются вместо них, то в этой подборке они тоже будут представлены.

В подборке приведены цены на момент публикации с доставкой товара в Россию, в дальнейшем могут меняться в любую сторону.

Классический стрелочный индикатор уровня

Этот индикатор — классического стрелочного типа, можно даже сказать «винтажный».

Дополнительную винтажность придаёт подсветка шкалы индикаторов настоящими лампами накаливания (да, их всё ещё делают).

Хотя на изображении головки индикаторов кажутся большими, на самом деле они — маленькие; их передняя панель имеет размер 35×35 мм. Благодаря этому индикатор можно разместить даже в малогабаритной аппаратуре. Но, с другой стороны, в крупногабаритной аппаратуре вряд ли этот индикатор будет выглядеть уместно (зависит от вкуса пользователя).

Цена всего комплекта из двух головок и платы управления (драйвера) — около 1200 российских рублей ($17).

Стрелочный индикатор в корпусе

Этот стрелочный VU-meter основан на таких же измерительных головках, как и предыдущий, но оформлен в собственном корпусе как завершённое изделие.

Размер передней панели — 150×40 мм.

Питание осуществляется от комплектного адаптера (отдельно покупать не надо).

Цена — около 3300 рублей ($45.5).

Плата управления (драйвер) для стрелочных индикаторов

Если комплектные измерительные головки оказались не подходящими по дизайну, то можно купить отдельно головки и отдельно — плату драйвера (на Алиэкспресс имеется достаточный выбор различных по дизайну измерительных головок).

Кроме того, пользователю могут вообще могут быть не нужны головки, поскольку остались, например, «живые» головки от древнесоветского магнитофона или другого устройства.

В этом случае достаточно купить только плату драйвера.

Представленная на изображении плата основана на специализированной микросхеме для стрелочных индикаторов — TA7318P.

Микросхема работает с компрессией сигнала, благодаря чему рабочий динамический диапазон увеличивается до 40 дБ.

Цена — около 700 рублей ($9.5).

Светодиодный 12-сегментный индикатор уровня звука

Теперь переходим к светодиодным индикаторам уровня звука, понимая под ними обычные индикаторы «столбиком».

Данный VU-meter (обзор) построен на основе цифро-аналогового процессора, что позволило создать множество вариантов режимов и настроек для отображения уровня сигнала.

Индикатор не имеет собственного корпуса и предназначен для встраивания в аудио-аппаратуру.

Индикатор имеет небольшие габариты, длина блока светодиодов составляет 58 мм; а всей платы — 80 мм.

Цена в полностью собранном виде — около 650 рублей ($8.90).

Светодиодный 30-сегментный индикатор уровня звука

Этот VU-meter построен аналогично предыдущему, но гораздо более «навороченный».

Благодаря применению RGB-светодиодов значительно увеличивается как количество световых эффектов, так и настроек.

Для некоторого облегчения процесса установки желаемого режима работы в комплекте имеется инфракрасный пульт дистанционного управления индикатором.

Вместе с числом светодиодов значительно выросли и габариты, длина индикатора составляет 150 мм. По этой причине индикатор может оказаться затруднительным встроить в какую-либо аппаратуру; более простым будет его «автономное» применение (детали элементарного корпуса из прозрачного оргстекла входят в комплект).

Цена — около 1550 рублей ($21).

Светодиодный 56-сегментный индикатор уровня звука в корпусе

Этот 56-сегментный светодиодный VU-метр собран в таком же корпусе, как и один из описанных выше стрелочных индикаторов.

Размер лицевой панели — 150×40 мм.

Индикатор может работать как в горизонтальном, так и в вертикальном положении. Для горизонтального положения в комплекте есть ножки, а для вертикального — сборная подставка.

Индикатор имеет множество режимов и выпускается в двух исполнениях по типу применённых светодиодов: трехцветном и монохромном (зеленом). Цена — одинакова, дело лишь за вкусом будущего владельца.

Читать еще:  Ручка переключения передач с подсветкой своими руками

Источника питания в комплекте нет, можно использовать любой телефонный адаптер с выходом USB 5 Вольт.

Цена — около 3200 рублей ($44).

Светодиодный 40-сегментный индикатор уровня звука профессионального применения

Этот светодиодный индикатор позиционируется производителем как устройство профессионального уровня.

Индикатор имеет крупные габариты и предназначен для встраивания в стандартную 19-дюймовую стойку.

Заявленный динамический диапазон — 57 дБ (шаг по уровню 1.5 дБ); причём рядом со светодиодами подписано значение уровня в дБ.

Светодиоды — трёх цветов: 20 зелёных, 10 жёлтых, 10 красных.

Покупатели в отзывах, в основном, индикатор одобряют; но есть замечания, что светодиоды могут иметь разную яркость, а также нет индикации включения устройства (при отсутствии сигнала не видно, включено устройство или нет).

Цена — около 6600 рублей ($90) без блока питания, и около 7000 рублей ($96) с блоком питания.

Спектральный анализатор с вакуумным люминесцентным индикатором

Теперь переходим к индикаторам типа «анализатор спектра».

Это, пожалуй, самые зрелищные из индикаторов уровня звука. Но при этом они и наиболее дорогие.

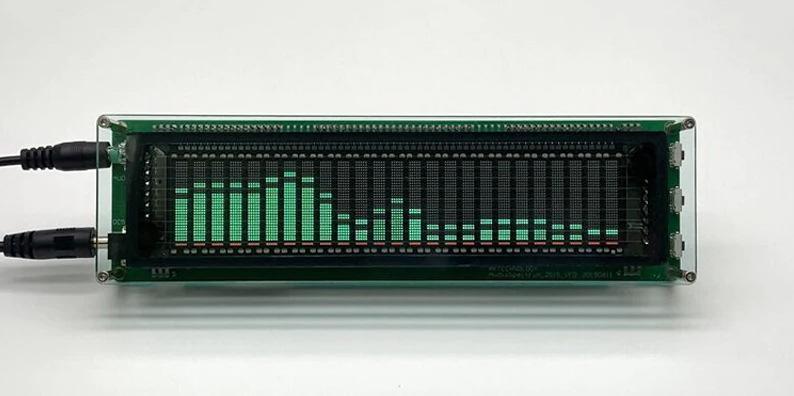

Данный анализатор построен на вакуумном люминесцентном индикаторе. Такие индикаторы красиво смотрятся и до сих пор активно применяются, хотя появились много десятков лет назад.

Анализатор отображает 15 уровней звука в 25 полосах в диапазоне от 32 Гц до 16 кГц.

В комплект входит примитивный корпус из пары пластин прозрачного оргстекла.

Передняя панель имеет довольно крупные габариты: 176×50 мм.

В индикаторе имеется множество настроек режимов отображения; а также он может показывать время, когда не занят отображением спектра сигнала.

Цена — около 2250 рублей ($30.5).

Спектральный анализатор со светодиодной панелью

Этот индикатор выводит спектр на светодиодную панель, состоящую из напаянных на плату трёхцветных светодиодных блоков.

Устройство выпускается в двух вариантах: на 10 уровней и на 20 уровней. Количество частотных полос в обоих вариантах одинаковое — по 20.

В свободное от показа спектра время устройство может «работать» часами; хотя выглядит это не слишком гламурно.

Размер этого спектроанализатора — довольно большой, 200×26 мм или 228×52 мм в зависимости от модификации.

Цена — около 2700 рублей ($36.7) за вариант с 10-ю уровнями отображения спектра, и около 3200 рублей ($44.3) за вариант с 20-ю уровнями.

Спектральный анализатор с жидкокристаллическим экраном

И, последний вариант анализаторов спектра — устройства на основе жидкокристаллических или AMOLED экранов.

Представленный здесь анализатор основан на миниатюрном жидкокристаллическом экране с размером 1.3 дюйма и разрешением 240×240. Предназначен для встраивания в аппаратуру.

Устройство работает в стерео-режиме (часто анализаторы спектра бывают одноканальными).

Для управления режимами пользователю необходимо дополнительно подключить 2 кнопки.

Цена — около 1050 рублей ($14.3).

Итак, в подборке были бегло рассмотрены основные типы индикаторов уровня звука (VU-метров). На самом деле на Алиэкспресс имеется множество индикаторов каждого типа, можно подобрать на любой вкус.

И, конечно, надо помнить, что цены на Али могут сильно колебаться; и с помощью настойчивого поиска можно найти устройства ощутимо дешевле тех, что первыми попались «под горячую руку».
