Схемы усилителей для наушников своими руками

Содержание

Схемы усилителей для наушников — самостоятельная сборка простого усилителя мощности подключаемого через порт USB, с использованием недорогих и доступных электронных компонентов. Для создания такого аппарата отлично подходит широко известная фирменная микросхема TDA7050.

Низковольтный стерео усилитель мощности TDA7050 с великолепными частотными характеристиками, имеет защиту от неправильного подключения питания. Микросхема совершенно не требовательна в работе, имеет два варианта подключения — стерео либо моно. При включении микросхемы в мост мощность двух каналов суммируется.

В следствии такого соединения выходная мощность двух каналов усилителя будет довольно приличной, где-то в пределах 150mW при импедансе наушника 32Ω и напряжении питания 3v.

Хотя подавляющее большинство пользователей используют вариант стерео подключения, так как удвоенная мощность на обычные наушники не каждому требуется. Если вы ориентируетесь подавать на усилитель напряжение питания 3v, скажем будете использовать пару 1,5 вольтовых батарейки, тогда мощность в нагрузке составит 36mW, а при напряжении 4,5v будет в пределах 76 mW.

Мостовая и стерео схемы усилителей

Представленная ниже схемы усилителей для наушников имеет очень простую структуру, а дополнительные компоненты для ее обвязки практически не требуются. Единственное, что в стерео варианте на выходе последовательно наушникам устанавливаются два электролитических конденсатора по 47µF каждый. Ну и естественно во входной цепи по одному потенциометру на каждый канал для регулировки уровня громкости.

В схеме мостового подключения, так там вообще ничего не надо, кроме одного регулятора громкости. Постоянное напряжение для питания усилителя TDA7050 можно подавать в пределах от 3v до 6v. Благодаря этому, устройство можно запитывать через USB-шину, на которой штатное напряжение 5v.

Характеристики TDA7050

Регулировка уровня громкости в наушниках выполняется с помощью спаренных потенциометров с номинальным сопротивлением 20kOm. Что касается питающего тракта, то как показывает практика, всеже будет лучше если в цепи 5v установить стабилизатор напряжения, а выбирать нужно такой, у которого незначительное падение напряжения при полной загрузки. Отличным вариантом может быть линейный регулятор напряжения MCP1702.

На входе и выходе линейного регулятора устанавливаются фильтры в виде пары электролитических конденсаторов емкостью по 100µF и один пленочный 0,1µF на выходе. Они необходимы для для фильтрации пульсирующего напряжения в этой цепи. Предельное напряжение, которое можно подключать на MCP1702 — 13v. При применении такого стабилизатора расширяется функциональность усилителя за счет возможности теперь использовать напряжение питания в пределах 4v — 13v. Либо можно воспользоваться батарейкой, которую нужно будет подсоединить непосредственно к 8 выводу микросхемы TDA7050, то есть минуя MCP1702.

USB усилитель звука для наушников своими руками

Зачем нужен усилитель для наушников

Вопрос о том, нужно ли усиливать звук в головных телефонах, волнует многих пользователей наушников. Ведь практически в каждом устройстве, воспроизводящем аудиосигналы (плеер, магнитола, персональный компьютер, смартфон и пр.) имеется встроенный усилитель, оснащенный отдельным выходом для подключения наушников. Мало того, измерение параметров встроенных усилителей, проведенные без подключения нагрузки (на холостом ходу), показывает, что все они отвечают требованиям, необходимым для качественного звучания головных телефонов. Однако все дело в том, что при подключении к воспроизводящему устройству ситуация кардинально меняется, причем не в лучшую сторону. И проблема заключается именно в согласовании этих устройств между собой.

Совет! Поэтому специалисты советуют при подключении головных телефонов к источнику звука обращать особое внимание на рекомендованную изготовителем последнего величину сопротивления нагрузки. Иначе при прослушивании фонограмм возникнут искажения, способные существенно ухудшить качество звучания.

При несоответствии выходного сопротивления звуковоспроизводящего устройства импедансу головных телефонов возможны следующие последствия:

  • высокая чувствительность низкоомных наушников способствует появлению фонового шума;
  • при подключении высокоомных головных телефонов к низкоомному входу источника звука громкость звучания фонограммы может значительно снизиться и т. д.

Избежать означенных проблем можно, если подключать наушники к источнику звука через внешнее усилительное устройство с достаточно большим (свыше 20 кОм) входным сопротивлением. Такой прибор прекрасно взаимодействует с любым встроенным усилителем, поскольку функционирование последнего на высокоомную нагрузку мало чем отличается от его работы на холостом ходу. О сопротивлении наушников подробнее можно узнать из нашей статьи.

На заметку! Встроенный усилитель без труда обеспечивает максимально возможные характеристики воспроизводящего устройства, а вот полностью раскрыть потенциал подключенных головных телефонов — это задача усилителя для наушников.

Инструменты и материалы

Перед самостоятельной сборкой звукоусилителя для наушников необходимо подготовить все необходимые инструменты и материалы:

блок питания (выходное напряжение 12 В);

выключатель в виде кнопки или тумблера;

радиатор для охлаждения;

«А что делать если что-нибудь пойдет не так и я не смогу собрать усилитель?»

Признаться честно, конструктор получился не самым простым. Основная плата (без модулей) содержит более 70 компонентов. Но мы постарались сделать все, чтобы усилитель собирался легко и интересно.

На плате уже обозначены все позиционные места компонентов. А чтобы не мучать Вас поиском нужного компонента при сборке, мы заранее разложили детали в разные пакеты. Все это существенно облегчает установку деталей и уменьшает вероятность ошибок при сборке радиоконструктора усилителя.

А чтобы у Вас было к кому обратиться в трудную минуту, мы подготовили красочный иллюстрированный «путеводитель» по сборке и настройке усилителя.

Он поможет пошагово собрать усилитель и подскажет, на что обратить внимание при проверке и запуске усилителя. Благодаря «путеводителю» собрать усилитель сможет не только опытный, но и начинающий радиолюбитель.

Простенький усилитель для наушников своими руками

Автор: xXHelsinGXx
Дата записи

Если у вас есть крутые мониторные уши и старая мобилка с мп3 плеером, которая не способна «раскачать» наушники, то эта статья для вас!

Собственно что необходимо для сбора усилителя :

Минимальный набор :

  1. Сама микра TDA 2822 (также можно модификации 2822 М/S или ее аналог КА 2209)
  2. 4 электролитицеских конденсатора 16в100 мф (ну вобше кондеры как масло в каше – больше лучше но для наушников 100 мф отличное соотношение размер/качество)
  3. проводки легче разноцветными 20-25 см достаточно с головой.
  4. Паяльник и все для пайки
  5. прямые руки и трезвая голова приветствуется 🙂

Расширенный набор (необязательно) :

  • гнездо для наушников (можно выдрать с китайского радио)
  • маленький выключатель (с того же радио)
  • ферритовые кольца (выдрать можно с усилителей от антенн «сеток»)
  • Текстолит и все для его травления
  • Старый утюг
  • Дрель с тонким сверлом

лазерный принтер , текстолит и все для его травления (если есть желание для сборки на плате)

Перейдем к сборке: Для тех кто не хочет заморачиваться печатными платами можно собрать усилитель навесным монтажом т.е на весу без платы, но конструкция будет хрупкая и ее либо придется прятать в коробок либо все таки собирать на плате.

Навесным монтажом собираем по схеме

Для сбора на плате потребуется текстолит его предварительно зачищаем спиртом или любой другой обезжиривающий жидкостью и ставим сушиться.

Далее переходим к рисованию платы (вам этого не надо для вас все готово). Рисовал я программу в Sprint – layout 4.0 (уже есть и версия 5.0).

нарисовав просто копируем нашу схему несколько раз .

Делаю я для того чтоб после перевода на текстолит выбрать самую удачную версию и травить , чтобы не печатать заново.

Далее печатаем все это дело на глянцевой бумаге (можно фото бумаге) лазерным принтером. Я печатал на обложке игрового диска )))(под рукой больше ничего не было)

Обрезаем края чтоб они нам не мешали.

Сторону где есть печать желательно не трогать.

Далее берем высохший текстолит ВНИМАНИЕ зачищенную область Текстолита руками не трогать. иначе тонер не переведётся на плату и все придется проделывать сначала.

далее прикладываем напечатанную сторону бумаги к очищенной стороне текстолита и придавливаем это все нагретым утюгом (утюг ставить на макс) 20 – 25 сек . Не думайте что от долгого держания тонер лучше переведется , напротив он станет хрупким и будет крошиться.

Читать еще:  Универсальный ключ из велосипедной цепи своими руками

Далее пока текстолит не остыл ставим его в “пресс” Берем нормальную толстую книгу , втыкаем текстолит в середину и встаем на книгу .

Через пару минут все остынет , далее берем текстолит и мочим холодной водой (в теплой тонер размывается). По мере намокания бумаги легенькими круговыми движениями своеобразными шариками удаляем бумагу.

По мере намокания бумаги легенькими круговыми движениями своеобразными шариками удаляем бумагу.

Далее вырезаем ( нажовкой по металлу) тот участок текстолита который не имеет обрывов/ дефектов .

Еще раз хорошенько промываем плату (чтоб отодрать ворсинки).

Далее разводим раствор хлорного железа (продается на радио рынках) . Сори но в этот момент на моем теле умерла зарядка ….. и мне было лень ждать его заряда когда раствор ХЖ уже остывал …
Бросаем нашу плату в раствор.

Время травления зависит от температуры жидкости и ее насыщенности ХЖ.

Тем не менее плата после травления выглядит так :

Смываем тонер с дорожек и лудим (для тех кто в танке покрываем слоем олова) его .

Перед лужением я покрываю плату
спирто -канифолиевым раствором после этого плата прекрасно лудиться . На фото отчетливо видна как ужасно выглядит моя плата все из за того что когда смывал после травления тонер протёр пару раз наждачкой что аж дорожки некоторые порвало местами и чтоб не было разрыва в цепи оставил толстый слой олова (но когда тоньше все же выглядит красивее ). Далее пробиваем дырочки и собираем.

Думаю дальше не возникнет проблем. На фото видно что микросхема установлена со стороны дорожек , это не совсем правильно , я делал это по тому что у нас на рынке много не рабочих микрух попадалось и выпаивать их с другой стороны было не очень удобно (то дорожку порвеш то еше что) пришлось извращаться. Этот усилитель я использую для компьютерных ушей , его невидно по этому не оч старался делать его красивым.

Используем микросхемы

При использовании аналогичных изделий можно получить следующие характеристики: напряжение питания будет в интервале 1,8—15 вольт, при этом выходная мощность — до 1,5 Вт. Вся конструкция свободно помещается на сравнительно небольшой плате с габаритами 100х150 мм.

После выполнения всех работ по сборке усилителя для наушников, при желании, некоторые пользователи подключают небольшие колонки от стационарного компьютера.

Перед тем, как сделать усилитель для наушников, необходимо обойти несколько магазинов, торгующих радиодеталями, и приобрести:

  • основная микросхема — tda 2822;
  • резистор переменного типа: с постоянным номиналом 4,7 ком — 2 ед. и один на 10 ком;
  • конденсаторы 10 мкф — 2 шт.;
  • неполярные конденсаторы пленочного типа с емкостью 100нф — 3 шт.;
  • два гнезда для подключения — диаметр 3,5 мм;
  • элементы питания;
  • фольгированный материал определенного размера;
  • подходящий по габаритам корпус.

Размечаем будущее положение деталей на плате, предварительно распечатав на принтере рисунок по специальной технологии, о которой поговорим ниже.

Положение деталей на плате

Усилитель для наушников своими руками

Наверно многие из вас сталкивались с такой проблемой, когда подключив свои наушники к MP3 плееру или телефону, громкость была недостаточной, иными словами мощности плеера или телефона не хватало для того чтобы обеспечить громкий, чистый звук. И как же быть в этом случае?

Для этого можно собрать усилитель для наушников своими руками. Его схема довольна проста и любой радиолюбитель, неважно, начинающий или опытный сможет сделать его, проявив аккуратность и внимательность.

При создании этого усилителя мне хотелось сделать его необычным, хотелось уйти в сторону от классического пластикового корпуса. Вспомнив что любители моддинга компьютеров часто делают прозрачные корпуса для своих ПК я тоже решил сделать корпус своего усилителя прозрачным. А в качестве изюминки — отказаться от печатной платы и сделать все навесным монтажом.

Разработка схемы велась в программе Eagle. Это классический усилитель на сдвоенном операционнике OPA2107.

Ниже приведена схема усилителя для наушников своими руками:

Список необходимых деталей для блока питания усилителя:

Разъем питания;
Светодиод 5 мм (любого цвета);
R1LED — резистор номиналом от 1К до 10К (1 Вт);
CP1, CP2 — электролиты 470 мкФ (на напряжение 35 или 50 Вольт);
RP1, RP2 — 4,7К (1 Вт);

Список деталей для усилителя:

IC1 — сдвоенный операционный усилитель OPA2107;
(примечание — на принципиальной схеме операционный усилитель обозначен как OPA2132, дело в том что вначале я планировал использовать его);
C1L, C1R — 0.68 мкФ 63 В (для входного аудио сигнала);
C2, C3 — 0,1 мкФ (пленочные, для стабилизации операционного усилителя);
R2L, R2R — 100К (0,5 Вт);
R3L, R3R — 1К (0,5 Вт);
R4L, R4R — 10К (0,5 Вт);
R5L, R5R — перемычка (не обязательно);
Стерео джек — 2 шт;

Так как я решил сделать все навесным монтажом, то я приступил к изготовлению каркаса. Здесь вам понадобятся аккуратность и внимательность, т.к. корпус будет прозрачным и любые недочеты сразу же будут видны.

Для шины питания я использовал одножильный медный провод, 1 мм толщиной, взятый из обрезков кабеля которые использовались для домашней электропроводки.

В качестве блока питания отлично подойдет любой трансформаторный блок питания с напряжением 12 Вольт и выходным током от 300 мА. Желательно использовать трансформаторный БП, так как использование импульсных может привести к наводкам (будет слышен постоянный гул в наушниках).

Для разъема питания я использовал вот такой разъем: (центральный контакт это плюс питания).

Для того чтобы формировать одинаковые выводы резисторов и проводов я использовал обычную отвертку. Вы можете использовать разные диаметры для больших или меньших радиусов.

Немного ниже вы можете увидеть разводку блока питания. На входе у блока питания 12 Вольт, которые затем с помощью делителя напряжения (резисторов RP1 и RP2, по 4.7 кОм) превращаются в +6 Вольт и −6 Вольт. Дело в том, что для операционного усилителя необходимо двухполярное питание. Провод в центре — это так называемая «виртуальная земля», которая ни в коем случае не должна соединятся с настоящей землей (на разъеме питания).

Два больших конденсатора на 470 мкФ 50 Вольт в паре с конденсаторами по 0,1 мкФ необходимы для того, чтобы уменьшить наводки на ОУ и повысить стабильность его работы. Для этого нужно постараться расположить их как можно ближе к выводам ОУ.

Вот еще несколько фотографий с разных ракурсов, на которых видно как я выполнил монтаж.

После того, как вы закончили пайку можно приступить к проверке усилителя. Небольшой совет, для проверки не нужно использовать свои самые классные наушники, достаточно каких-то простых. Дело в том, что если Вы где-то запутались и припаяли детали не по схеме, то вполне возможен такой вариант при котором вы испортите свои наушники. Но надеюсь что при проверке у вас все будет хорошо.

Так как усилитель в дальнейшем будет заливаться эпоксидной смолой, то я решил немного приподнять его, чтобы при заливке он оказался точно по центру корпуса. Для этого я припаял небольшие выводы снизу.

Я подумал что было бы неплохо еще чуть-чуть облагородить дизайн усилителя и поэтому решил распечатать наклейки на аудио разъемы. Я подготовил их в Adobe Photoshop, затем распечатал на тонкой фотобумаге и приклеил к разъемам на двусторонний скотч.

В течении некоторого времени я размышлял над дизайном корпуса и материалом из которого будет сделана форма для заливки. Я остановил свой выбор на 1,5 мм пластике, он отлично режется обычным канцелярским ножом, оставляя при этом очень ровный край.

Затем я разработал форму для заливки, используя все тот-же Eagle. Вырезав все части я приступил к сборке. Для того чтобы облегчить эту процедуру я сначала прихватил все углы с помощью суперклея, затем 2 раза проклеил каждый шов, что обеспечило полную герметичность.

Самый простой способ узнать объем эпоксидной смолы для заливки это залить форму водой, а затем вылить содержимое в чашку и узнать получившийся объем и вес. Конечно, можно измерить объем с помощью линейки — но способ с водой показался мне проще.

Для заливки я использовал прозрачную эпоксидную смолу. Конкретно для этой смолы соотношение отвердителя и смолы должно быть 1 : 50. Было довольно сложно отмерить такое малое количество отвердителя, для этого пригодились ювелирные весы. А вообще же, для разных марок эпоксидных смол соотношение отвердителя и смолы различается, смотрите инструкцию.

Читать еще:  Небольшой топорик своими руками

Смешанную смолу необходимо медленно вливать по стенке формы, для того чтобы избежать появления пузырьков. На картинке ниже видно что при заливке смолы я налил немного больше чем требуется, смола при этом не выливается благодаря поверхностному натяжению. Это нужно потому что эпоксидная смола при затвердевании немного уменьшается в размерах.

При затвердевании эпоксидной смолы происходит обильное выделение тепла (в моем случае температура была 62 градуса). Затем форма накрывается, для того чтобы предотвратить попадание пыли и мусора на поверхность.

Я оставил затвердевать эпоксидную смолу на сутки. По прошествии этого времени она высохла и я приступил к снятию формы. Для этого я использовал ленточную шлифмашину.

Затем с помощью фрезера я сточил фаски и все острые углы.

Для полировки корпуса я сначала использовал наждачную бумагу с зернистостью 600, а окончательную полировку проводил «на мокрую» 1200-й мелкозернистой наждачкой.

Ну и напоследок вот еще несколько фотографий готового усилителя для наушников своими руками:

Теперь вы знаете, как сделать усилитель для наушников своими руками.

  • Назад
  • Вперед

Связанные статьи

Концертная акустика, обзор часть 1

Вот очередная халява, которую вначале принесли ко мне на ремонт. После полного восстановления системы клиента удалось уговорить, чтобы тот продал установку. Сама установка из себя.

Усилитель мощности Брагина стационарный

Предлагаемый вниманию читателей усилитель мощности ЗЧ (УМЗЧ) имеет низкий коэффициент гармоник при сравнительно простом схемном решении. Способен выдерживать.

Автомобильный усилитель ЛАДА AL 100.4

Этот усилитель принесли ко мне на ремонт пол года назад, Прежде, чем перейти к самому процессу ремонта, я бы хотел ознакомить пользователей нашего сайта с основными.

Автомобильный усилитель 2Х300 ватт

Давно хотел приобрести маломощный автомобильный усилитель и вот представилась такая возможность. Буквально несколько дней назад с аукциона ebay пришла очередная.

Усилитель для наушников на ОУ

Наиболее удобным вариантом являются схемы на операционных усилителях (ОУ). В таком случае количество элементов сводится к минимуму, а схема не требует никакой наладки.

Большим плюсом операционных усилителей является то, что все они, за исключением специализированных, выпускаются в корпусах DIP8 (Minidip) и SO-8 ( он же SOIC).

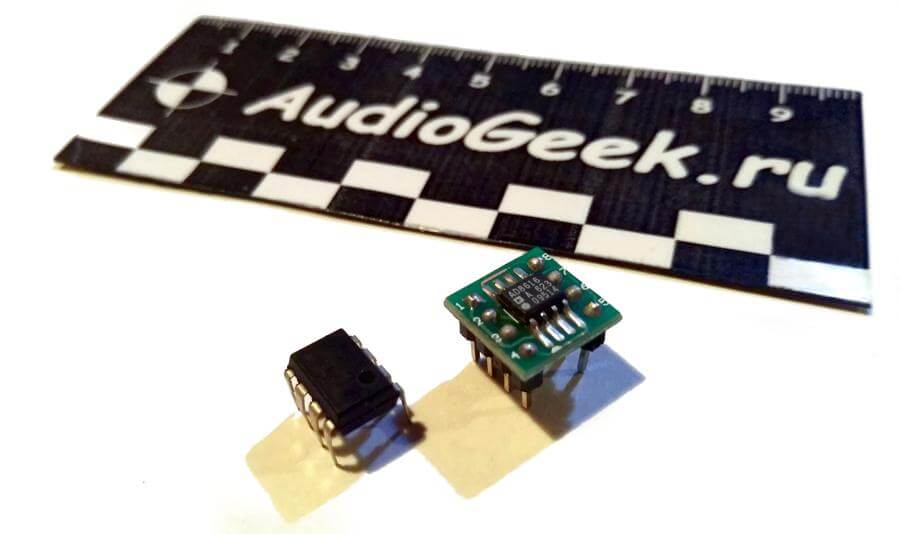

Будем ориентироваться на корпус DIP8. По размерам он больше. Поэтому во первых его проще паять, а во вторых он лучше охлаждается, что тоже важно для усилителя. А а для тех микросхем, которых в DIP8 не выпускают можно воспользоваться переходником из SO-8 в DIP8 .

Назначение выводов ОУ стандартизовано и они взаимозаменяемы. Поэтому можно один раз впаять панельки под микросхемы и просто вставлять микрухи без помощи паяльника. Это не только упростит замену микросхем но и убережет их от возможного перегрева при пайке.

Заключение

Субъективно усилитель звучит на одном уровне с профессиональным студийным оборудованием. При сравнении с LM386 эта конструкция показала более ровное, чистое и детальное звучание.

Схема получилась довольно гибкой и легко настраиваемой под различные нужды. Так, например, сам автор собрал два экземпляра усилителя. Один по приведённой схеме для эксплуатации совместно с ламповым предусилителем. Второй экземпляр был рассчитан на работу со смартфоном и гитарным усилителем, потому был дополнен на входе фильтром высокочастотных помех и регулятором громкости. Кроме того, для повышения усиления (смартфон выдавал недостаточный уровень сигнала) были изменены номиналы резисторов R6 и R14 на 2кОм.

Изменяя номиналы этих резисторов, вы можете менять коэффициент усиления в широких пределах.

Вариант печатной платы усилителя от наших «друзей-марсиан», рассчитанный на установку элементов в «стандартных» корпусах (используемых в конструкции микросхем в DIP-корпусах не существует):

Анимированная демонстрация платы во всех ракурсах здесь (gif-файл 14Mb).

Автор: Брайан Бергерон
Вольный перевод: Главный редактор «РадиоГазеты».
Удачного творчества!

Делаем сами. Ламповый усилитель для наушников

Оглавление

  • Вступление
  • Схема
  • Комплектация
  • Необходимые инструменты и материалы
  • Изготовление блока питания
  • Изготовление усилителя
  • Настройка
  • Тестирование
  • Заключение

Вступление

Сегодня разгонять ничего не буду. Хочется немного отдохнуть от этих гонок, завалиться на диван и послушать хорошую музыку. Что же использовать в качестве неиссякаемого источника дивных мелодий? Конечно, компьютер. Дома он давно стал не столько рабочим инструментом, сколько мультимедийным развлекательным центром. С его помощью и скачиваешь, и слушаешь, и смотришь.

Самый распространенный способ получить музыку с компьютера — это наушники. Просто, привычно, удобно и совсем не мешает окружающим. И все для этого есть. Усилитель для наушников встроен в любую звуковую карту и даже в интегрированный «звук» материнской платы. Но практически всегда в таких случаях он не особо хорош. А оверклокеры — народ требовательный и любят слушать музыку в хорошем качестве.

реклама

Если у вас есть приличные наушники, то раскрыть их потенциал не всякому интегрированному усилителю под силу. Кажется, что может быть проще – купи готовое устройство, слушай и радуйся. Тут и начинаются проблемы. Дешевый усилитель, как правило, ненамного лучше интегрированного. Тот, который нравится, стоит таких денег, что желание его приобрести пропадает само собой. А так хочется получить хороший, но по цене нехорошего… Принцип оверклокинга. Максимальный результат за минимальные деньги.

Немного отвлекусь. После того, как вся музыка перешла на цифру, стали вновь популярны ламповые усилители. Почему? Цифровой звук по сравнению с аналоговым более жесткий. А лампы его смягчают. Есть даже такой термин – «ламповый звук».

«Ламповый звук» — термин, возникший в начале 70-х годов в среде любителей звукозаписи и электромузыкальных инструментов, обозначающий характерную тембральную окраску звука, воспроизводимого аудиосистемой, содержащей усилительный тракт, выполненный на электронных лампах. Появление термина связано с началом распространения транзисторных усилителей.

Как вы уже поняли из цитаты, камень брошен не только в огород цифрового звука, но прошлись еще и по полупроводникам. «Камням», как их называют аудиофилы. Чем «камни»-то не угодили?

И полупроводники, и лампы при усилении сигнала вносят искажения, но природа последних различна, что в первых, что во вторых. В «каменном» усилителе преобладают нечетные гармоники. Они неприятны на слух. Но с помощью грамотной схемотехники их можно значительно уменьшить. С лампами иначе. Здесь преобладают четные гармоники, которые приятны нашему слуху. Поэтому коэффициент гармонических искажений хотя и выше, чем у «каменных», но не так критичен.

Мне могут возразить, что нехорошо, когда усилительный тракт вносит отсебятину, пусть даже приятную на слух. Да, наверно это так. Но насколько хорошо звучит эта «отсебятина»! Если лампы приукрашивают звук, то пусть так и будет. Накладывают же женщины макияж для подчеркивания своей красоты? Мы же не называем это «отсебятиной».

Качественное воспроизведение звука — обширная и очень спорная тема. Во многом в этой теме превалируют вкусовые пристрастия, а порой даже эзотерика, поэтому углубляться в нее не стану. И спорить тоже.

О чем это я ? Ах, да. Так почему бы ламповым усилителем для наушников слегка не облагородить тот звук, что выходит с компьютера? К тому же лампы — это красиво. Светящиеся в полумраке красноватым светом нити накала выглядят завораживающе. А если это оформлено в ретро стиле. Но ламповые аппараты такие дорогие… И что? Есть старая мудрая пословица – хочешь получить вещь — сделай ее сам. Так и поступим.

В этой статье я попробую так изложить процесс изготовления усилителя, чтобы было понятно и доступно для повторения даже неподготовленному человеку. Но нужно предупредить, что в усилителе наличествуют высокие напряжения, опасные для жизни. Нужно соблюдать технику безопасности.

Конечно, не стоит ожидать от этого устройства чудес и звука тысячедолларового агрегата, но услышать и оценить «ламповый звук» будет вполне возможно.

реклама

Схема

За основу взята схема с сайта Сергея Сергеева. Она очень проста, минимум самых распространенных деталей. Это хорошо сразу с нескольких сторон. Первая — проще сделать. Но есть еще одна грань такой простоты. В ламповой аппаратуре, как в музыкальном инструменте, звучит каждая деталь. Минимум деталей – минимум искажений. Есть даже концепция короткого тракта… Но это опять философия и отход от темы. А тема – изготовление, а не размышления на тему. Поэтому поступаю следующим образом. Пишу список деталей, и еду с ним на радиорынок. На приведенной схеме есть только собственно сам усилитель, без блока питания. Эту схему я приведу ниже, в разделе «сборка». А пока детали.

Комплектация

  • Силовой трансформатор ТАН-31-127/220-50 – одна штука. Не обязательно именно этот. Можно подобрать нужный по справочнику самому или прямо на рынке спросить у продавца трансформатор с обмоткой, чтобы получилось 200-220 вольт выпрямленного напряжения с током 100 миллиампер и обмоткой 6.3 вольта от одного ампера.
  • Выходной трансформатор ТВЗ 1-9. Эта модель считается одним из лучших фабричных однотактных трансформаторов, выпускаемых в СССР. Но можно использовать ТВЗ 1-1. Этот не хуже, а некоторые считают, что и лучше 1-9. Или ТВЗ-Ш. Трансформаторы эти давным-давно сняты с производства, так что не пугайтесь их внешнего вида. Желательно, чтобы они были не ржавые, катушка не мятая, без повреждений.
  • Лампы 6ж51п – две штуки. Можно взять 6ж52п. Но они почти все с сильным «микрофонным эффектом», их надо подбирать по минимуму этого эффекта из нескольких. Склонны к самовозбуждению. Из шести купленных мною было отобрано только две. Считается, что повезло. Одну вообще выкинул, она откровенно свистела. Но звук у них ничуть не хуже 6ж51п, а некоторым они нравятся больше. Ресурс их работы — 1000 часов. Поэтому при желании можно купить больше, в запас.
  • Панельки к лампам ПЛ9 – две штуки.
  • Регулятор громкости – сдвоенный переменный резистор 47 кОм – одна штука. Это по желанию. Можно регулировать громкость программно, средствами операционной системы или программного проигрывателя.
  • Катодный резистор 100 Ом, 5 Вт – две штуки.
  • Два резистора 1.8 кОм, 10 Вт. Это в фильтр блока питания. Лучше, конечно, поставить дроссель. Но это — габариты и усложнение. Хотя с дросселем намного меньше фона. Дроссель от 5 Гн, на ток от 100 мА.
  • Сеточный резистор 470 кОм, 0.5 Вт (желательно угольный), две штуки.
  • Диодный мост 6 А, 1000 В — две штуки.
  • Конденсатор фильтра питания 470 мкФ, 450 В – одна штука. Лучше два. От качества питания во многом зависит звук.
  • Конденсатор фильтра питания 100 мкФ, 450 В – одна штука.
  • Конденсатор фильтра питания накала 470 мкФ, 16 В – одна штука.
  • Конденсатор фильтра питания накала 10 000 мкФ, 16 В – одна штука.
  • Катодный конденсатор 4700 мкФ, 16 В – две штуки. Они должны быть Low ESR. Продавцы на рынке называют их «компьютерными».
  • Шунтирующие конденсаторы, пленка 1 – 4.7 мкФ, 400 В – четыре штуки. Это для шунтирования электролитических конденсаторов. Лучше купить шесть, пригодятся при настройке.
  • Входные разъемы. Два RCA разъема .
  • Выходной разъем TRS, другое название «Джек» 6 мм. Не люблю «миниджеки», ненадежны. Но если у вас на наушниках «миниджек», тогда ставьте его.
  • Соединительный провод. Отлично подходят провода, добытые из витой пары пятой категории.
  • Провод для соединения блока питания и усилителя. Можно использовать звуковой провод, сечением 0.5 мм. А я нашел старый в тряпочной изоляции. Для ретро вида.
Читать еще:  Фуговальный станок (фуганок) своими руками

Список — дело хорошее, но с ним — как с напитками. Сколько ни пиши, все равно еще раз бежать придется.

Также понадобятся два корпуса. Один — для сборки самого усилителя, а второй — для сборки блока питания к нему. Тут полная свобода для творчества — сделать самому или подобрать что-то готовое.

Почему блок питания вынесен отдельно? Делается это для того, чтобы максимально разнести трансформатор питания и остальные компоненты. Первое: меньше наводок, а, следовательно, чище звук. Второе: силовой трансформатор при работе вибрирует. Больше или меньше — зависит от качества. А практически все лампы обладают «микрофонным эффектом». Если постучать ногтем по работающей лампе, то в динамиках вы этот стук услышите, плюс звон (от сотрясения) самой лампы. Вибрация силовика будет попадать в звуковой тракт, а это малоприятно.

Для изготовления блока питания использую корпус от сгоревшего компьютерного коллеги. А для усилителя приспособил ящик из-под сигар, купленный по случаю на «молотке». Почему не металлический корпус? Опять защита от вибраций. Вспомним старые ламповые радиоприемники. В некоторых моделях шасси для сборки выполнено из металла, а в некоторых из дерева. Считается, что дерево лучше звучит, поскольку меньше передается вибраций на лампы от трансформаторов. Но это опять же дело вкуса, кому что нравится.

Проблем с покупкой не возникло. Упомянутые детали отнюдь не дефицитны и продаются в достаточном количестве.

Вот с этой кучкой и будем работать. Только, как всегда, произошла небольшая накладка. Забыл купить мощные резисторы в блок питания и продавец по ошибке положил конденсаторы 0.1 мкФ, вместо 1 мкФ (синие в нижнем левом углу). Я не проверил, а когда все собрал, было уже невозможно переснять этот кадр. Так что дальше будут появляться детали, не попавшие в этот снимок.

Необходимые инструменты и материалы

Перед тем, как приступить к сборке, необходимо проверить, есть ли у вас для этого необходимые инструменты.

  • Паяльник, мощностью 40-60 Вт.
  • Припой, меня вполне устраивает оловянно-свинцовый ПОС-61.
  • Флюс. Канифоль в спирте.
  • Мультиметр.
  • Пинцет, чтобы придерживать детали при пайке.
  • Бокорезы, чтобы откусить лишнее.
  • Дрель.
  • Сверла.
  • Малярная лента, для защиты корпуса при работе. Помогает в разметке.
  • Кисточка и немного краски, но может и не пригодиться.

Изготовление блока питания

Начну с блока питания. Сначала, открыв корпус, раскладываю детали, которые будут находиться в нем. Когда определяюсь с размещением, сверлю отверстия и с помощью винтов с гайками креплю силовой трансформатор.

реклама

И распаиваю его, сверяясь со справочником и схемой.

Конденсатор С1 — это фильтр, стоящий в сетевом разъеме. F1, F2 – предохранители. В отличии от импульсных блоков питания в этом случае они действительно работают. Лучше поставить. К сожалению, у меня оказалась только одна колодка, пришлось один поставить на входе трансформатора. С2, R1, C2 – фильтр анодного питания. Номиналы — С2 100 мкФ на 450 В. R1 составлен из двух параллельно соединенных резисторов 1.8 кОм. С3 – 470 мкФ на 450 В. С2 размещается в блоке питания, а остальное в корпусе самого усилителя. Параллельно С3 припаян пленочный конденсатор 1 мкФ, 400 В. С4 — конденсатор фильтра питания накала ламп 470 мкФ на 16 В.

Один провод от разъема подключения сетевого кабеля припаиваю к выводу 1 трансформатора, выводы 2 и 4 соединяю перемычкой. А второй провод от разъема питания соединяю с трансформатором через выключатель, который присутствовал на блоке питания и предохранитель. Колодка предохранителя закреплена на стенке блока рядом с выключателем.

реклама

Прикрепляю к корпусу блока диодные мосты. Опять пользуюсь винтами с гайками. М3 отлично входят в отверстия решетки блока, так что даже пользоваться дрелью не пришлось.

Теперь нужно распаять вторичные обмотки трансформатора. Снова заглядываем в справочник. Припаиваю провод к выводу, обозначенному волнистой линией «

», диодного моста и соединяю с клеммой 7 трансформатора. Затем соединяю клеммы 8 и 9 перемычкой, а клемму 10 соединяю со вторым выводом «

» диодного моста. На выход моста припаиваю конденсатор 100 мкФ на 450 В, соблюдая полярность. Если здесь сделать ошибку, при включении будет небольшой пиф-паф и конденсатор разлетится на клочки. На эти же выводы припаиваю провода, которые пойдут к анодным цепям усилителя.

Теперь проделываю то же самое с цепью накала. С клемм 19 и 21 трансформатора припаиваю провода к диодному мосту. Выводы «

». А к выводам моста «+» и «-» моста — конденсатор 470 мкФ на 16 В. И по аналогии провод, который пойдет к накалам ламп. Провода нужно прикрепить к корпусу, чтобы потом не оторвать. Вот что получилось у меня. На провода, припаянные к выводам 12 и 11, внимания можно не обращать. Это я добавлял обмотки для повышения анодного напряжения. Потом сделал так, как написано выше.

реклама

После монтажа нужно проверить правильность соединений. Лучше два раза с перерывом. И только после этого включить блок в сеть и измерить выходные напряжения. Напряжение накала может быть завышенным, в пределах 7-7.3 В, что не страшно. Под нагрузкой оно просядет до нужных 6.3 В. Высокое должно находиться в пределах 180-230 В. У меня получилось 189.

С крышкой блока не повезло, решетка куда-то затерялась. Пришлось сделать новую, из перфорированного металла. В законченном виде блок питания выглядит так.

На мой взгляд, ничуть не хуже, чем было бы с «родной» вентиляционной решеткой.

реклама

Почему не все конденсаторы фильтра расположены в блоке? Основные конденсаторы принято располагать как можно ближе к лампам, для уменьшения наводок. Поэтому в блок питания вынесены только первые конденсаторы фильтра.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
